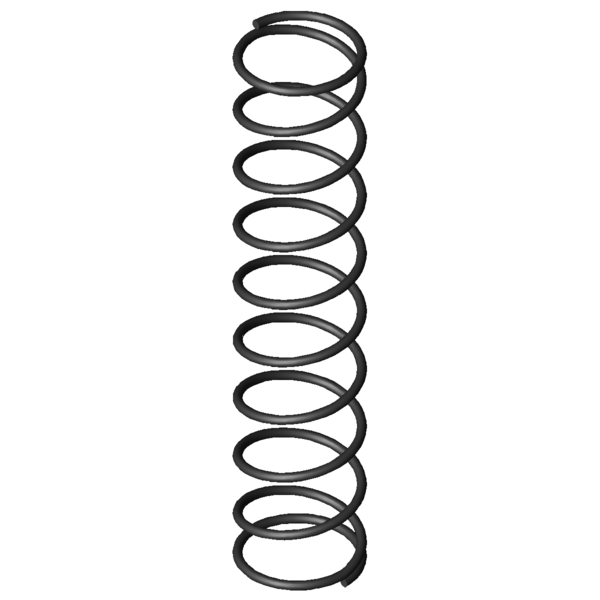

részlet oldal nyomórugók: D-004

árlépcsők (Ár csoport: A)

mennyiségegységár (EUR)
1 2,5200 EUR
7 1,5000 EUR
17 0,6200 EUR
37 0,3300 EUR
75 0,1700 EUR
125 0,1330 EUR
175 0,1052 EUR
250 0,0831 EUR
350 0,0609 EUR
450 0,0553 EUR

műszaki adatok

képlet karakterekértékegységDescription
Mat EN 10270-1 - Alapanyag fajtája
s2 mm Dráha napnuté pružiny
L2 mm A feszített rugó által felvett hossz
F2 N Feszített rugó által kifejtett rugóerő
Fdn ráhelyezve - Rugóvégek állapota
d 0,2 mm Huzalkeresztmetszet
D 2,5 mm Átlagos tekervényátmérő
Dd 2 mm Legnagyobb tüskeátmérő
De 2,7 mm Tekervény külső átmérője
Detol 0,15 mm (+/-) tekervényátmérő tűréshatára
Dh 3,1 mm Legkisebb hüvelyátmérő
F1tol N (+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol N (+/-) A feszített rugó által kifejtett rugóerő tűréshatára
Fn 1,194 N Legnagyobb rugóerő statikus terhelésnél
Fntol 0,11 N (+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Lk mm Kitörési hossz
L0 12,7 mm A rugó feszültségmentes állapotban felvett hossza
L0tol 0,75 mm (+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
L1 mm Az előfeszített rugó által felvett hossz
Ln 2,97 mm A rugó legkisebb hossza statikus terhelésnél
s1 mm Az előfeszített rugó szakaszhossza
sn 9,73 mm A rugó által megtett legnagyobb út statikus terhelés mellett
S 1,435 mm A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n 8,5 Darab A rugózó tekervények száma
nt Darab Az összes tekervény száma
R 0,123 N/mm Rugóarány
Fndyn 1,16 N Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Fndtol 0,11 N (+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Lndyn 3,25 mm Legkisebb hossz dinamikus terhelés mellett
shdyn 2,83 mm A rugó által megtett legnagyobb út dinamikus terhelés mellett
Gew 0,0205 g A termék tömege
PG A - A cikk árcsoportja
