Detailní stránka Dvojité zkrutné pružiny: DSF-265
Cenová stupnice (Cenová skupina: AK)
MnožstvíJedn. cena [EUR]
1
14,4000 EUR
2
11,4700 EUR
3
7,0900 EUR
7
5,2300 EUR
17
3,6600 EUR
37
3,0100 EUR
75
2,9700 EUR
125
2,9376 EUR
175
2,9180 EUR
250
2,8813 EUR
350
2,8095 EUR
Technické údaje
ZnačkaHodnotaJednotkaPopis
Materiálu
EN 10270-3-1.4310
-
Druh materiálu
Dd
6,5
mm
Největší průměr trnu
d
1
mm
Prumer drátu
Di
6,8
mm
Vnitřní průměr vinutí
n
6,25
Počet kusů
Počet vinutí na každé straně
Ls
24
mm
Délka prodlouženého konce
L1
26,5
mm
Šířka pružiny
L2
12
mm
Šířka můstku
L3
18
mm
Střed vinutí můstku
αn
114
Stupně
Největší úhel otáčení
Mn
227
Nmm
Největší točivý moment
αs
90
Stupně
Úhel mezi můstkem a prodlouženým koncem
PG
AK
-
Cenová skupina pro tento výrobek
Země původu: DE | Číslo celního sazebníku: 73202089

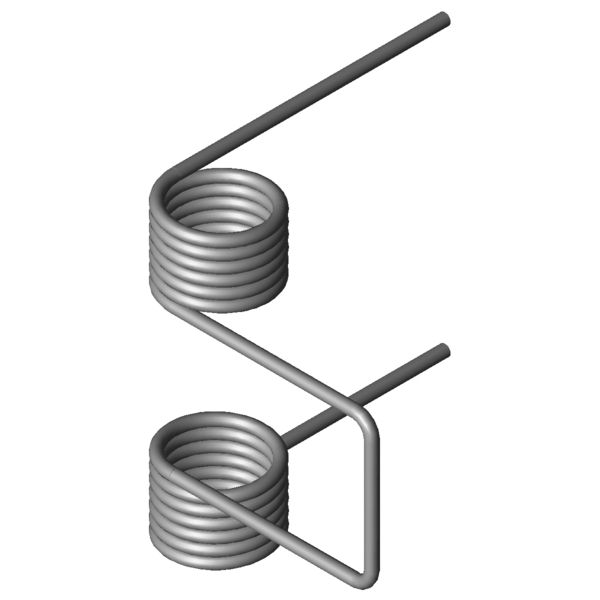

Obrázek produktu - Dvojité zkrutné pružiny DSF-265
