Detailní stránka Dvojité zkrutné pružiny: DSF-310
Cenová stupnice (Cenová skupina: AL)
MnožstvíJedn. cena [EUR]
1
14,5700 EUR
2
11,6100 EUR
3
7,2800 EUR
7
5,4200 EUR
17
3,8200 EUR
37
3,3100 EUR
75
3,2400 EUR
125
3,2451 EUR
175
3,2080 EUR
250
3,1837 EUR
350
3,1130 EUR
Technické údaje
ZnačkaHodnotaJednotkaPopis
Materiálu
EN 10270-3-1.4310
-
Druh materiálu
Dd
8
mm
Největší průměr trnu
d
1,25
mm
Prumer drátu
Di
8,2
mm
Vnitřní průměr vinutí
n
6
Počet kusů
Počet vinutí na každé straně
Ls
28
mm
Délka prodlouženého konce
L1
32,5
mm
Šířka pružiny
L2
15
mm
Šířka můstku
L3
20
mm
Střed vinutí můstku
αn
102
Stupně
Největší úhel otáčení
Mn
431
Nmm
Největší točivý moment
αs
-
Stupně
Úhel mezi můstkem a prodlouženým koncem
PG
AL
-
Cenová skupina pro tento výrobek
Země původu: DE | Číslo celního sazebníku: 73202089

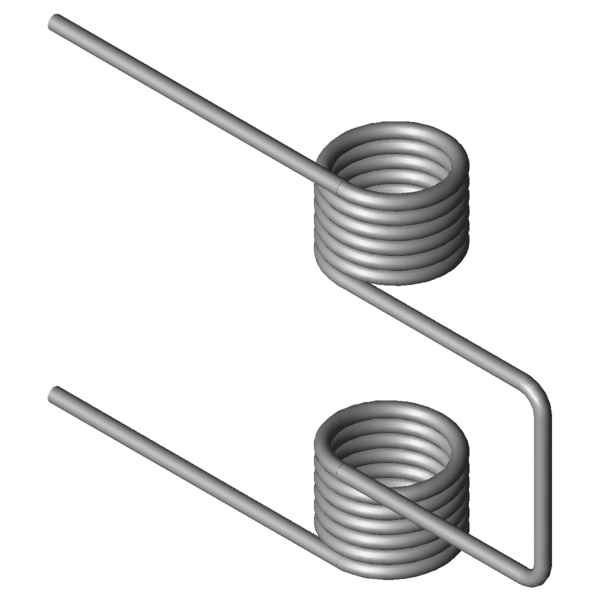

Obrázek produktu - Dvojité zkrutné pružiny DSF-310
QR-Code - Dvojité zkrutné pružiny DSF-310
