Prodlužovací pružina RZ-008I Nerezová ocel Ø 0,25 x 3,45 x 11,2 mm / 180°

Cenová stupnice - Prodlužovací pružina RZ-008I

Množství	Jedn. cena [EUR]
1	6,2300 EUR
2	3,9200 EUR
3	2,5300 EUR
7	2,1100 EUR
17	1,0500 EUR
37	0,6800 EUR
75	0,5300 EUR
125	0,4970 EUR
175	0,4834 EUR
250	0,4713 EUR
350	0,4452 EUR
450	0,4355 EUR

Prodlužovací pružina Nakoupit

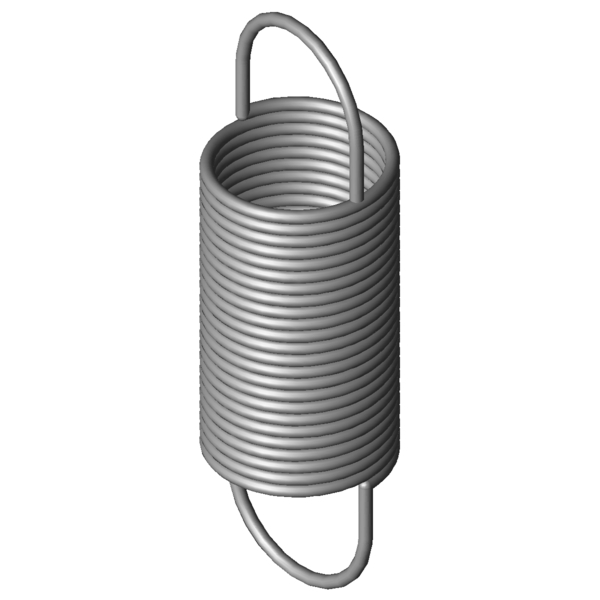

Obrázek produktu Prodlužovací pružina RZ-008I

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Prodlužovací pružina RZ-008I

Značka	Hodnota	Jednotka	Popis
Materiálu	1.4310	-	Druh materiálu
Oefo	1/1 deutsche	-	Tvar oka
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1		mm	Dráha předepjaté pružiny
F2		N	Síla zatížené pružiny
L2		mm	Délka zatížené pružiny (mezi vnitřními hranami ok)
s2		mm	Dráha zatížené pružiny
Poloha oka	180	°	Poloha oka (úhel zkroucení mezi oběma oky)
d	0,25	mm	Prumer drátu
D		mm	Střední průměr vinutí
De	3,45	mm	Vnější průměr vinutí
Dh	4,1	mm	Nejmenší průměr dutinky
L0	11,2	mm	Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk	6,37	mm	Délka nezatíženého tělesa pružiny s předepnutím
Ln	48,23	mm	Největší délka při statickém zatížení
sn	37,03	mm	Největší dráha pružiny při statickém zatížení
Fn	1,661	N	Maximální síla při statickém zatížení
n		Stück	Anzahl der federnden Windungen
nt		Kus	Počet vinutí
Lh	2,41	mm	Vzdálenost vnitřní hrany oka od tělesa pružiny
R	0,043	N/mm	Tuhost pružiny
F0	0,081	N	Vnitřní předpínací síla
Fntol	0,15	N	(+/-) Tolerance při statické maximální síle
L0tol	0,6	mm	(+/-) Tolerance nenapnuté délky
Detol	0,2	mm	(+/-) Tolerance vnějšího průměru vinutí
Oesttol	38	Stupně	Tolerance polohy oka
Gew	0,1023	g	Hmotnost výrobku
PG	ZG	-	Cenová skupina pro tento výrobek

Technický výkres Prodlužovací pružina

Datový list Prodlužovací pružina RZ-008I Nerezová ocel Ø 0,25 x 3,45 x 11,2 mm / 180°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Prodlužovací pružina RZ-008I Nerezová ocel Ø 0,25 x 3,45 x 11,2 mm / 180°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Prodlužovací pružina RZ-008I Nerezová ocel Ø 0,25 x 3,45 x 11,2 mm / 180°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Prodlužovací pružina RZ-008I Nerezová ocel Ø 0,25 x 3,45 x 11,2 mm / 180°

síla-dráha-výpočet Prodlužovací pružina RZ-008I

Formulář dotazu Prodlužovací pružina RZ-008I Nerezová ocel Ø 0,25 x 3,45 x 11,2 mm / 180°

Formulář dotazu Prodlužovací pružina RZ-008I

Podobné tažné pružiny pro Prodlužovací pružina RZ-008I Nerezová ocel Ø 0,25 x 3,45 x 11,2 mm / 180°

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tažné pružiny z jiného materiálu

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
RZ-008I	1.4310	0,25	3,45	11,2	1,661	48,23	37,03	0,043	58,3 \| 82,4 \| 58,5 \| 34,1
Z-008I	EN 10270-1	0,25	3,45	11,2	2,101	51,44	40,24	0,05	90,5 \| 100,0 \| 85,5 \| 85,9

Počet podobných kovových pružin: 2

Podobné tažné pružiny s jinou konfigurací nosnosti

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
RZ-2052I	3	13	0,015	1.4310	0,991	75,55	62,55	55,7 \| 88,6 \| 51,8 \| 26,7
RZ-003I	2,7	11,8	0,023	1.4310	1,101	57,44	45,64	64,4 \| 87,9 \| 64,7 \| 40,6
RZ-006DI	4,2	12,4	0,023	1.4310	1,371	71,49	59,09	48,6 \| 85,3 \| 42,7 \| 17,7
RZ-009I	3,45	15	0,026	1.4310	1,661	74,71	59,71	68,9 \| 90,6 \| 69,4 \| 46,8
RZ-2051I	3	8,6	0,031	1.4310	0,991	38,77	30,17	75,0 \| 81,2 \| 70,6 \| 73,2
RZ-006CI	4,2	10,2	0,036	1.4310	1,371	47,58	37,38	57,3 \| 91,1 \| 52,9 \| 27,9
RZ-008I	3,45	11,2	0,043	1.4310	1,661	48,23	37,03	58,3 \| 82,4 \| 58,5 \| 34,1
RZ-011I	2,75	10,1	0,089	1.4310	2,061	31,63	21,53	78,0 \| 91,1 \| 81,0 \| 62,0
RZ-007I	3,45	7,9	0,091	1.4310	1,661	25,28	17,38	70,2 \| 90,2 \| 73,5 \| 46,9
RZ-020I	3,52	12,9	0,114	1.4310	3,331	40,43	27,53	67,6 \| 83,2 \| 70,6 \| 49,1
RZ-016I	4,32	10	0,125	1.4310	2,731	30,78	20,78	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-024UI	4	11,4	0,197	1.4310	4,131	31,44	20,04	78,3 \| 89,7 \| 81,3 \| 63,8
RZ-023I	2,82	11,8	0,24	1.4310	4,111	27,89	16,09	52,8 \| 87,0 \| 48,2 \| 23,2
RZ-019I	3,52	8,7	0,243	1.4310	3,331	21,62	12,92	70,9 \| 89,5 \| 72,1 \| 51,0
RZ-028I	4,4	10,9	0,304	1.4310	5,101	26,78	15,88	65,3 \| 90,0 \| 65,0 \| 40,9
RZ-024TI	4	9,2	0,321	1.4310	4,131	21,48	12,28	64,3 \| 91,2 \| 62,6 \| 39,1
RZ-031I	3,6	9,6	0,594	1.4310	6,181	19,25	9,65	50,8 \| 86,4 \| 45,3 \| 20,5
RZ-036UI	3,2	11,3	1,114	1.4310	9,611	19,15	7,85	33,8 \| 74,5 \| 22,0 \| 4,8
RZ-045E-01I	4	10,5	1,343	1.4310	10,52	17,73	7,23	41,1 \| 83,9 \| 30,4 \| 9,0
RZ-046I	3,7	10,8	1,451	1.4310	11,31	17,99	7,19	39,5 \| 80,7 \| 29,4 \| 8,4
RZ-036TI	3,2	8,6	1,814	1.4310	9,611	13,41	4,81	30,8 \| 75,0 \| 15,1 \| 2,2
RZ-051RI	3,5	13,2	2,011	1.4310	15,59	20,2	7	30,9 \| 73,2 \| 16,7 \| 2,7

Počet podobných kovových pružin: 21

Číslo celního sazebníku: 73202085; Prodlužovací pružina RZ-008I

Země původu: DE, German; Prodlužovací pružina RZ-008I
