Prodlužovací pružina RZ-012AX Nerezová ocel Ø 0,25 x 2,75 x 15,6 mm / 270°

Cenová stupnice - Prodlužovací pružina RZ-012AX

Množství Jedn. cena [EUR]
1 6,2300 EUR
2 3,9200 EUR
3 2,5300 EUR
7 2,1100 EUR
17 1,0500 EUR
37 0,6800 EUR
75 0,5300 EUR
125 0,4970 EUR
175 0,4834 EUR
250 0,4713 EUR
350 0,4452 EUR
450 0,4355 EUR

Prodlužovací pružina Nakoupit

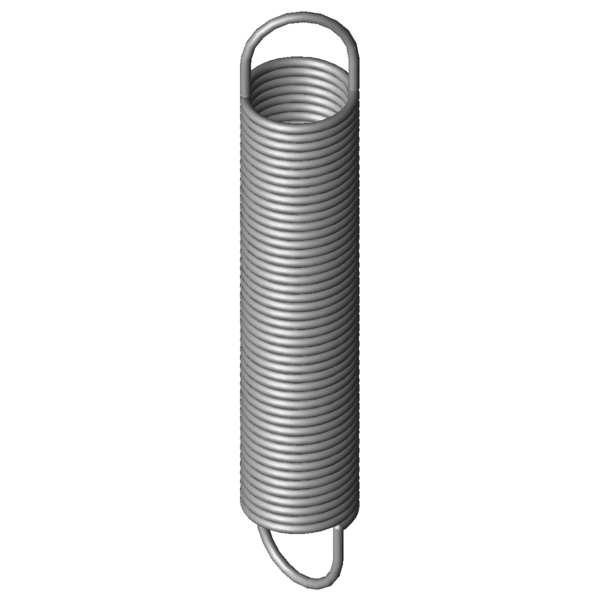

Obrázek produktu Prodlužovací pružina RZ-012AX
Obrázek produktu Prodlužovací pružina RZ-012AX
Množství: Přidat do nákupního košíku

Technické údaje - Prodlužovací pružina RZ-012AX

Značka Hodnota Jednotka Popis
Materiálu 1.4310 - Druh materiálu
Oefo 1/1 deutsche - Tvar oka
F1 N Síla předepjaté pružiny
L1 mm Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1 mm Dráha předepjaté pružiny
F2 N Síla zatížené pružiny
L2 mm Délka zatížené pružiny (mezi vnitřními hranami ok)
s2 mm Dráha zatížené pružiny
Poloha oka 270 ° Poloha oka (úhel zkroucení mezi oběma oky)
d 0,25 mm Prumer drátu
D mm Střední průměr vinutí
De 2,75 mm Vnější průměr vinutí
Dh 3,3 mm Nejmenší průměr dutinky
L0 15,6 mm Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk 11,91 mm Délka nezatíženého tělesa pružiny s předepnutím
Ln 56,69 mm Největší délka při statickém zatížení
sn 41,09 mm Největší dráha pružiny při statickém zatížení
Fn 2,061 N Maximální síla při statickém zatížení
n Stück Anzahl der federnden Windungen
nt Kus Počet vinutí
Lh 1,83 mm Vzdálenost vnitřní hrany oka od tělesa pružiny
R 0,047 N/mm Tuhost pružiny
F0 0,141 N Vnitřní předpínací síla
Fntol 0,16 N (+/-) Tolerance při statické maximální síle
L0tol 0,6 mm (+/-) Tolerance nenapnuté délky
Detol 0,15 mm (+/-) Tolerance vnějšího průměru vinutí
Oesttol 44 Stupně Tolerance polohy oka
Gew 0,1475 g Hmotnost výrobku
PG ZG - Cenová skupina pro tento výrobek
Technický výkres Prodlužovací pružina
Technický výkres Prodlužovací pružina

Datový list Prodlužovací pružina RZ-012AX Nerezová ocel Ø 0,25 x 2,75 x 15,6 mm / 270°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Prodlužovací pružina RZ-012AX Nerezová ocel Ø 0,25 x 2,75 x 15,6 mm / 270°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Prodlužovací pružina RZ-012AX Nerezová ocel Ø 0,25 x 2,75 x 15,6 mm / 270°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Prodlužovací pružina RZ-012AX Nerezová ocel Ø 0,25 x 2,75 x 15,6 mm / 270°

síla-dráha-výpočet Prodlužovací pružina RZ-012AX

Formulář dotazu Prodlužovací pružina RZ-012AX Nerezová ocel Ø 0,25 x 2,75 x 15,6 mm / 270°

Formulář dotazu Prodlužovací pružina RZ-012AX

Podobné tažné pružiny pro Prodlužovací pružina RZ-012AX Nerezová ocel Ø 0,25 x 2,75 x 15,6 mm / 270°

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tažné pružiny z jiného materiálu

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku Materiál d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Podobnost in %: Celkově | Geometrie | Zatížení | Ztuhlost
RZ-012AX 1.4310 0,25 2,75 15,6 2,061 56,69 41,09 0,047 49,5 | 83,8 | 44,9 | 19,8
Z-012AX EN 10270-1 0,25 2,75 15,6 2,611 60,16 44,56 0,054 90,4 | 100,0 | 85,6 | 85,6
Počet podobných kovových pružin: 2

Podobné tažné pružiny s jinou konfigurací nosnosti

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost
číslo článku De (mm) L0 (mm) R (N/mm) Materiál Fn (N) Ln (mm) sn (mm) Podobnost in %
Celkově | Geometrie | Zatížení | Ztuhlost
RZ-2053X 3 17,4 0,01 1.4310 0,991 112,69 95,29 51,1 | 87,1 | 45,6 | 20,7
RZ-2052X 3 13 0,015 1.4310 0,991 75,92 62,92 37,9 | 82,4 | 25,0 | 6,2
RZ-003X 2,7 11,8 0,023 1.4310 1,101 57,73 45,93 42,2 | 86,1 | 31,1 | 9,5
RZ-009X 3,45 15 0,026 1.4310 1,661 75,09 60,09 73,9 | 92,0 | 74,5 | 55,1
RZ-012DX 2,75 21,3 0,031 1.4310 2,061 82,6 61,3 80,5 | 91,1 | 83,5 | 67,0
RZ-012CX 2,75 19,3 0,035 1.4310 2,061 73,57 54,27 85,7 | 93,6 | 87,9 | 75,7
RZ-012BX 2,75 17,3 0,041 1.4310 2,061 64,54 47,24 92,4 | 96,7 | 93,5 | 87,0
RZ-012AX 2,75 15,6 0,047 1.4310 2,061 56,69 41,09 49,5 | 83,8 | 44,9 | 19,8
RZ-012X 2,75 13,8 0,055 1.4310 2,061 48,73 34,93 52,9 | 87,0 | 48,3 | 23,3
RZ-015BX 2,2 16,4 0,086 1.4310 2,551 43,8 27,4 73,1 | 91,7 | 73,7 | 53,9
RZ-011X 2,75 10,1 0,088 1.4310 2,061 31,85 21,75 100,0 | 100,0 | 100,0 | 100,0
RZ-015AX 2,2 14,7 0,099 1.4310 2,551 38,53 23,83 69,2 | 91,4 | 69,4 | 46,9
RZ-015X 2,2 12,9 0,116 1.4310 2,551 33,16 20,26 67,8 | 82,5 | 71,2 | 49,8
RZ-024AX 2,82 18,9 0,126 1.4310 4,111 49,61 30,71 62,0 | 86,1 | 62,4 | 37,5
RZ-024X 2,82 16,6 0,148 1.4310 4,111 42,71 26,11 59,5 | 89,9 | 56,8 | 31,9
RZ-023X 2,82 11,8 0,237 1.4310 4,111 28,06 16,26 62,3 | 87,1 | 62,4 | 37,5
RZ-032X 3,6 14,8 0,276 1.4310 6,181 35,58 20,78 45,6 | 77,9 | 42,0 | 16,9
RZ-024KX 2,2 15,6 0,347 1.4310 5,171 29,47 13,87 45,4 | 86,0 | 36,8 | 13,5
RZ-036X 2,9 19,7 0,361 1.4310 7,551 38,96 19,26 42,9 | 78,8 | 37,1 | 12,8
RZ-024ACX 2,5 17,6 0,377 1.4310 6,421 33 15,4 43,3 | 83,0 | 34,8 | 12,0
RZ-035X 2,9 13,7 0,579 1.4310 7,551 25,69 11,99 44,4 | 77,0 | 41,2 | 15,0
RZ-024ABX 2,5 12,2 0,606 1.4310 6,421 21,79 9,59 44,4 | 81,0 | 38,1 | 14,2
RZ-036VX 3,2 15,4 0,697 1.4310 9,611 27,94 12,54 37,5 | 80,1 | 26,0 | 6,5
Počet podobných kovových pružin: 22

Číslo celního sazebníku: 73202085; Prodlužovací pružina RZ-012AX

Země původu: DE, German; Prodlužovací pružina RZ-012AX
