Prodlužovací pružina RZ-030X Nerezová ocel Ø 0,4 x 4,4 x 22,1 mm / 270°

Cenová stupnice - Prodlužovací pružina RZ-030X

Množství	Jedn. cena [EUR]
1	6,3400 EUR
2	3,9900 EUR
3	2,6300 EUR
7	2,1900 EUR
17	1,1200 EUR
37	0,7600 EUR
75	0,5700 EUR
125	0,5339 EUR
175	0,5280 EUR
250	0,5147 EUR
350	0,4963 EUR
450	0,4768 EUR

Prodlužovací pružina Nakoupit

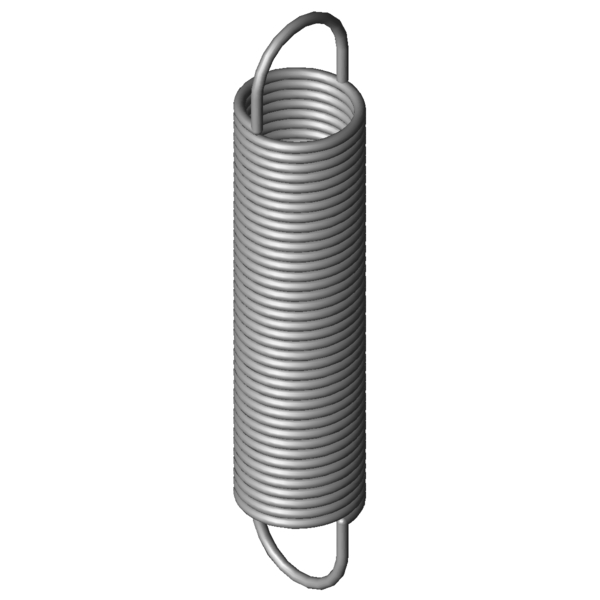

Obrázek produktu Prodlužovací pružina RZ-030X

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Prodlužovací pružina RZ-030X

Značka	Hodnota	Jednotka	Popis
Materiálu	1.4310	-	Druh materiálu
Oefo	1/1 deutsche	-	Tvar oka
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1		mm	Dráha předepjaté pružiny
F2		N	Síla zatížené pružiny
L2		mm	Délka zatížené pružiny (mezi vnitřními hranami ok)
s2		mm	Dráha zatížené pružiny
Poloha oka	270	°	Poloha oka (úhel zkroucení mezi oběma oky)
d	0,4	mm	Prumer drátu
D		mm	Střední průměr vinutí
De	4,4	mm	Vnější průměr vinutí
Dh	5,2	mm	Nejmenší průměr dutinky
L0	22,1	mm	Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk	16,3	mm	Délka nezatíženého tělesa pružiny s předepnutím
Ln	77	mm	Největší délka při statickém zatížení
sn	54,9	mm	Největší dráha pružiny při statickém zatížení
Fn	5,101	N	Maximální síla při statickém zatížení
n		Stück	Anzahl der federnden Windungen
nt		Kus	Počet vinutí
Lh	2,9	mm	Vzdálenost vnitřní hrany oka od tělesa pružiny
R	0,088	N/mm	Tuhost pružiny
F0	0,271	N	Vnitřní předpínací síla
Fntol	0,36	N	(+/-) Tolerance při statické maximální síle
L0tol	0,7	mm	(+/-) Tolerance nenapnuté délky
Detol	0,2	mm	(+/-) Tolerance vnějšího průměru vinutí
Oesttol	41	Stupně	Tolerance polohy oka
Gew	0,5182	g	Hmotnost výrobku
PG	ZH	-	Cenová skupina pro tento výrobek

Technický výkres Prodlužovací pružina

Datový list Prodlužovací pružina RZ-030X Nerezová ocel Ø 0,4 x 4,4 x 22,1 mm / 270°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Prodlužovací pružina RZ-030X Nerezová ocel Ø 0,4 x 4,4 x 22,1 mm / 270°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Prodlužovací pružina RZ-030X Nerezová ocel Ø 0,4 x 4,4 x 22,1 mm / 270°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Prodlužovací pružina RZ-030X Nerezová ocel Ø 0,4 x 4,4 x 22,1 mm / 270°

síla-dráha-výpočet Prodlužovací pružina RZ-030X

Formulář dotazu Prodlužovací pružina RZ-030X Nerezová ocel Ø 0,4 x 4,4 x 22,1 mm / 270°

Formulář dotazu Prodlužovací pružina RZ-030X

Podobné tažné pružiny pro Prodlužovací pružina RZ-030X Nerezová ocel Ø 0,4 x 4,4 x 22,1 mm / 270°

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tažné pružiny z jiného materiálu

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
RZ-030X	1.4310	0,4	4,4	22,1	5,101	77	54,9	0,088	100,0 \| 100,0 \| 100,0 \| 100,0
Z-030X	EN 10270-1	0,4	4,4	22,1	6,381	81	58,9	0,103	90,8 \| 100,0 \| 86,6 \| 85,8

Počet podobných kovových pružin: 2

Podobné tažné pružiny s jinou konfigurací nosnosti

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
RZ-018AX	4,32	23,5	0,027	1.4310	2,731	120,61	97,11	58,7 \| 90,7 \| 55,0 \| 30,3
RZ-018X	4,32	19	0,036	1.4310	2,731	90,81	71,81	64,7 \| 88,1 \| 65,0 \| 40,9
RZ-027X	5,4	23,7	0,045	1.4310	4,191	111,52	87,82	71,8 \| 91,6 \| 72,3 \| 51,4
RZ-021BX	3,52	21,9	0,053	1.4310	3,331	81,3	59,4	75,2 \| 86,4 \| 78,9 \| 60,4
RZ-021AX	3,52	20	0,06	1.4310	3,331	72,54	52,54	77,4 \| 83,5 \| 80,5 \| 68,2
RZ-030BX	4,4	27,8	0,065	1.4310	5,101	102,04	74,24	84,7 \| 93,2 \| 87,0 \| 73,9
RZ-030AX	4,4	25	0,075	1.4310	5,101	89,57	64,57	91,2 \| 96,1 \| 92,5 \| 85,0
RZ-024WX	4	20	0,077	1.4310	4,131	71,4	51,4	88,1 \| 90,5 \| 87,3 \| 86,5
RZ-030X	4,4	22,1	0,088	1.4310	5,101	77	54,9	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-036QX	5	25	0,096	1.4310	6,321	87,32	62,32	88,1 \| 88,4 \| 84,4 \| 91,6
RZ-029X	4,4	16,1	0,141	1.4310	5,101	50,28	34,18	78,1 \| 91,0 \| 81,1 \| 62,3
RZ-033AX	3,6	23,7	0,146	1.4310	6,181	62,94	39,24	75,9 \| 91,7 \| 77,0 \| 59,0
RZ-042HX	5	25	0,168	1.4310	8,531	72,17	47,17	69,9 \| 85,5 \| 72,9 \| 51,4
RZ-033X	3,6	20,8	0,172	1.4310	6,181	54,17	33,37	71,3 \| 92,0 \| 71,7 \| 50,2
RZ-045X	4,5	26,1	0,215	1.4310	9,421	66,64	40,54	63,8 \| 87,5 \| 64,0 \| 40,0
RZ-045GX	4	25	0,329	1.4310	10,52	54,5	29,5	54,5 \| 86,4 \| 51,1 \| 26,1
RZ-044X	4,5	18,6	0,345	1.4310	9,421	43,84	25,24	54,1 \| 87,3 \| 50,1 \| 24,9
RZ-048X	3,7	24,8	0,42	1.4310	11,31	49,64	24,84	50,0 \| 84,4 \| 45,2 \| 20,4
RZ-036WX	3,2	22,1	0,434	1.4310	9,611	42,23	20,13	50,5 \| 87,2 \| 44,9 \| 19,5
RZ-045FX	4	20	0,444	1.4310	10,52	41,89	21,89	50,2 \| 87,1 \| 44,2 \| 19,3
RZ-060E-02X	5	25	0,575	1.4310	16,53	51,6	26,6	44,9 \| 80,0 \| 39,7 \| 15,0
RZ-051NX	4	18,9	0,788	1.4310	13,81	34,85	15,95	42,3 \| 83,1 \| 33,0 \| 10,7
RZ-060E-01X	5	20	0,796	1.4310	16,53	39,2	19,2	41,5 \| 80,7 \| 32,9 \| 10,8
RZ-062X	4,6	21,7	0,89	1.4310	17,86	40,18	18,48	42,2 \| 85,8 \| 31,1 \| 9,6

Počet podobných kovových pružin: 23

Číslo celního sazebníku: 73202085; Prodlužovací pružina RZ-030X

Země původu: DE, German; Prodlužovací pružina RZ-030X
