Prodlužovací pružina RZ-036AAX Nerezová ocel Ø 0,5 x 10 x 20 mm / 270°

Cenová stupnice - Prodlužovací pružina RZ-036AAX

Množství Jedn. cena [EUR]
1 7,9200 EUR
2 5,1000 EUR
3 3,9200 EUR
7 2,6700 EUR
17 2,3400 EUR
37 2,0200 EUR
75 1,7400 EUR
125 1,4120 EUR
175 1,2970 EUR
250 1,0620 EUR
350 0,8366 EUR
450 0,7310 EUR

Prodlužovací pružina Nakoupit

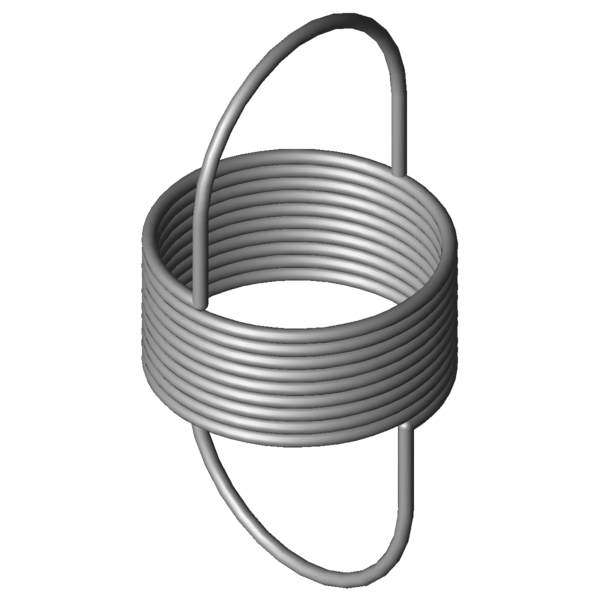

Obrázek produktu Prodlužovací pružina RZ-036AAX
Obrázek produktu Prodlužovací pružina RZ-036AAX
Množství: Přidat do nákupního košíku

Technické údaje - Prodlužovací pružina RZ-036AAX

Značka Hodnota Jednotka Popis
Materiálu 1.4310 - Druh materiálu
Oefo 1/1 deutsche - Tvar oka
F1 N Síla předepjaté pružiny
L1 mm Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1 mm Dráha předepjaté pružiny
F2 N Síla zatížené pružiny
L2 mm Délka zatížené pružiny (mezi vnitřními hranami ok)
s2 mm Dráha zatížené pružiny
Poloha oka 270 ° Poloha oka (úhel zkroucení mezi oběma oky)
d 0,5 mm Prumer drátu
D mm Střední průměr vinutí
De 10 mm Vnější průměr vinutí
Dh 11,1 mm Nejmenší průměr dutinky
L0 20 mm Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk 5,38 mm Délka nezatíženého tělesa pružiny s předepnutím
Ln 86,37 mm Největší délka při statickém zatížení
sn 66,37 mm Největší dráha pružiny při statickém zatížení
Fn 4,351 N Maximální síla při statickém zatížení
n Stück Anzahl der federnden Windungen
nt Kus Počet vinutí
Lh 7,31 mm Vzdálenost vnitřní hrany oka od tělesa pružiny
R 0,065 N/mm Tuhost pružiny
F0 0,011 N Vnitřní předpínací síla
Fntol 0,56 N (+/-) Tolerance při statické maximální síle
L0tol 0,7 mm (+/-) Tolerance nenapnuté délky
Detol 0,35 mm (+/-) Tolerance vnějšího průměru vinutí
Oesttol 34 Stupně Tolerance polohy oka
Gew 0,5333 g Hmotnost výrobku
PG ZB - Cenová skupina pro tento výrobek
Technický výkres Prodlužovací pružina
Technický výkres Prodlužovací pružina

Datový list Prodlužovací pružina RZ-036AAX Nerezová ocel Ø 0,5 x 10 x 20 mm / 270°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Prodlužovací pružina RZ-036AAX Nerezová ocel Ø 0,5 x 10 x 20 mm / 270°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Prodlužovací pružina RZ-036AAX Nerezová ocel Ø 0,5 x 10 x 20 mm / 270°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Prodlužovací pružina RZ-036AAX Nerezová ocel Ø 0,5 x 10 x 20 mm / 270°

síla-dráha-výpočet Prodlužovací pružina RZ-036AAX

Formulář dotazu Prodlužovací pružina RZ-036AAX Nerezová ocel Ø 0,5 x 10 x 20 mm / 270°

Formulář dotazu Prodlužovací pružina RZ-036AAX

Podobné tažné pružiny pro Prodlužovací pružina RZ-036AAX Nerezová ocel Ø 0,5 x 10 x 20 mm / 270°

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tažné pružiny z jiného materiálu

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku Materiál d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Podobnost in %: Celkově | Geometrie | Zatížení | Ztuhlost
RZ-036AAX 1.4310 0,5 10 20 4,351 86,37 66,37 0,065 100,0 | 100,0 | 100,0 | 100,0
Z-036AAX EN 10270-1 0,5 10 20 5,401 90,59 70,59 0,076 91,0 | 100,0 | 87,3 | 85,7
Počet podobných kovových pružin: 2

Podobné tažné pružiny s jinou konfigurací nosnosti

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost
číslo článku De (mm) L0 (mm) R (N/mm) Materiál Fn (N) Ln (mm) sn (mm) Podobnost in %
Celkově | Geometrie | Zatížení | Ztuhlost
RZ-036ABX 10 25,5 0,031 1.4310 4,351 166,75 141,25 71,1 | 92,8 | 73,5 | 47,0
RZ-024AHX 7 20,3 0,031 1.4310 3,251 119,86 99,56 67,8 | 82,8 | 70,7 | 49,8
RZ-036JX 7,5 22,3 0,04 1.4310 4,271 124,3 102 76,8 | 84,9 | 81,6 | 63,9
RZ-036BBX 8 22,2 0,062 1.4310 5,421 105,36 83,16 89,8 | 90,0 | 80,0 | 99,4
RZ-036AAX 10 20 0,065 1.4310 4,351 86,37 66,37 100,0 | 100,0 | 100,0 | 100,0
RZ-036X-01X 10 18,5 0,094 1.4310 4,351 64,5 46 83,8 | 97,5 | 84,7 | 69,3
RZ-036BAX 8 16,7 0,133 1.4310 5,421 55,78 39,08 43,0 | 84,3 | 34,0 | 10,8
RZ-063E-10X 10 23,6 0,205 1.4310 11,53 76,64 53,04 58,1 | 85,4 | 58,8 | 30,2
RZ-052X 8,6 19,9 0,232 1.4310 9,861 59,72 39,82 50,0 | 86,6 | 43,9 | 19,3
RZ-067X 10,8 25,1 0,305 1.4310 15,67 73,29 48,19 49,5 | 78,3 | 50,2 | 20,2
RZ-066GX 8 22,5 0,343 1.4310 14,3 61,44 38,94 57,2 | 88,3 | 54,8 | 28,6
RZ-066MX 7,5 21,7 0,424 1.4310 15,22 54,86 33,16 61,8 | 88,9 | 60,7 | 35,7
RZ-066FX 8 18,3 0,554 1.4310 14,3 42,41 24,11 69,5 | 94,5 | 68,0 | 46,2
RZ-070X 8,8 21,9 0,596 1.4310 19,09 51,91 30,01 41,6 | 80,6 | 34,0 | 10,3
RZ-066LX 7,5 17,5 0,686 1.4310 15,22 38,03 20,53 75,8 | 93,6 | 76,1 | 57,7
RZ-072GX 7,8 22,5 0,708 1.4310 21,42 50,61 28,11 77,4 | 93,3 | 79,7 | 59,3
RZ-081FX 10 23 0,782 1.4310 23,6 51,14 28,14 39,7 | 80,8 | 30,4 | 7,8
RZ-072EAX 8 20 0,893 1.4310 20,91 41,8 21,8 85,8 | 95,8 | 87,0 | 74,6
RZ-081KAX 8,5 23,5 1,025 1.4310 27,55 48,2 24,7 35,9 | 75,2 | 26,5 | 5,9
RZ-069CX 8,8 18 1,037 1.4310 19,09 35,25 17,25 91,7 | 96,2 | 92,9 | 86,1
Počet podobných kovových pružin: 19

Číslo celního sazebníku: 73202085; Prodlužovací pružina RZ-036AAX

Země původu: DE, German; Prodlužovací pružina RZ-036AAX
