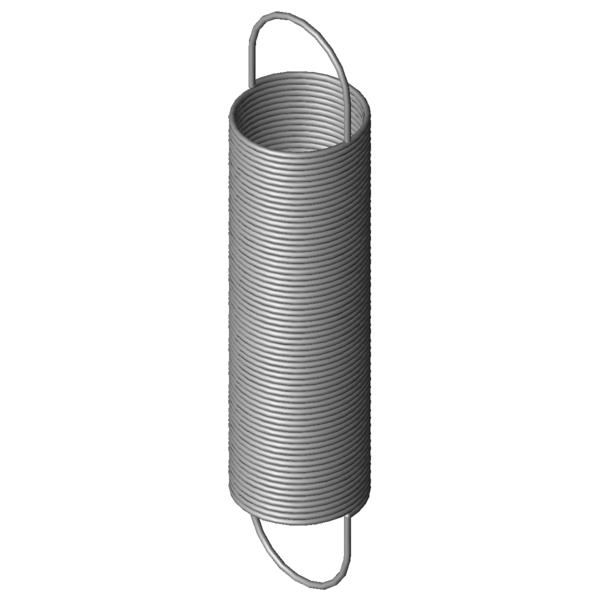

Domov » Výrobek » Tažné pružiny » rz-036adi Adresa URL teilen Adresa URL byla úspěšně zkopírována do schránky! Přehled Položka byla přidána do vašeho nákupního košíku. Prodlužovací pružina RZ-036ADI Nerezová ocel Ø 0,5 x 10 x 47,5 mm / 180° Cenová stupnice - Prodlužovací pružina RZ-036ADI Množství Jedn. cena [EUR] 1 6,3400 EUR 2 3,9900 EUR 3 2,6300 EUR 7 2,1900 EUR 17 1,1200 EUR 37 0,7600 EUR 75 0,5700 EUR 125 0,5339 EUR 175 0,5280 EUR 250 0,5147 EUR 350 0,4963 EUR 450 0,4768 EUR Prodlužovací pružina Nakoupit Obrázek produktu Prodlužovací pružina RZ-036ADI Množství:Množství: Přidat do nákupního košíku Technické údaje - Prodlužovací pružina RZ-036ADI Značka Hodnota Jednotka Popis Materiálu 1.4310 - Druh materiálu Oefo 1/1 deutsche - Tvar oka F1 N Síla předepjaté pružiny L1 mm Délka předepnuté pružiny (mezi vnitřními hranami ok) s1 mm Dráha předepjaté pružiny F2 N Síla zatížené pružiny L2 mm Délka zatížené pružiny (mezi vnitřními hranami ok) s2 mm Dráha zatížené pružiny Poloha oka 180 ° Poloha oka (úhel zkroucení mezi oběma oky) d 0,5 mm Prumer drátu D mm Střední průměr vinutí De 10 mm Vnější průměr vinutí Dh 11,1 mm Nejmenší průměr dutinky L0 47,5 mm Délka nezatížené pružiny (mezi vnitřními hranami ok) Lk 32,75 mm Délka nezatíženého tělesa pružiny s předepnutím Ln 486,55 mm Největší délka při statickém zatížení sn 439,05 mm Největší dráha pružiny při statickém zatížení Fn 4,351 N Maximální síla při statickém zatížení n Stück Anzahl der federnden Windungen nt Kus Počet vinutí Lh 7,37 mm Vzdálenost vnitřní hrany oka od tělesa pružiny R 0,01 N/mm Tuhost pružiny F0 0,011 N Vnitřní předpínací síla Fntol 0,37 N (+/-) Tolerance při statické maximální síle L0tol 1,3 mm (+/-) Tolerance nenapnuté délky Detol 0,35 mm (+/-) Tolerance vnějšího průměru vinutí Oesttol 87 Stupně Tolerance polohy oka Gew 3,0698 g Hmotnost výrobku PG ZH - Cenová skupina pro tento výrobek Technický výkres Prodlužovací pružina Datový list Prodlužovací pružina RZ-036ADI Nerezová ocel Ø 0,5 x 10 x 47,5 mm / 180° Datový list stáhnout soubor pdf Charakteristika kovové pružiny Prodlužovací pružina RZ-036ADI Nerezová ocel Ø 0,5 x 10 x 47,5 mm / 180° Charakteristika kovové pružiny stáhnout soubor pdf CAD data Prodlužovací pružina RZ-036ADI Nerezová ocel Ø 0,5 x 10 x 47,5 mm / 180° CAD modely stažení: step, stl, iges ... síla-dráha-výpočet Prodlužovací pružina RZ-036ADI Nerezová ocel Ø 0,5 x 10 x 47,5 mm / 180° síla-dráha-výpočet Prodlužovací pružina RZ-036ADI Formulář dotazu Prodlužovací pružina RZ-036ADI Nerezová ocel Ø 0,5 x 10 x 47,5 mm / 180° Formulář dotazu Prodlužovací pružina RZ-036ADI Podobné tažné pružiny pro Prodlužovací pružina RZ-036ADI Nerezová ocel Ø 0,5 x 10 x 47,5 mm / 180° Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením. Podobné tažné pružiny z jiného materiálu Následující tažné pružiny se od současné pružiny liší pouze svým materiálem. číslo článku Materiál d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Podobnost in %: Celkově | Geometrie | Zatížení | Ztuhlost RZ-036ADI 1.4310 0,5 10 47,5 4,351 486,55 439,05 0,01 100,0 | 100,0 | 100,0 | 100,0 Z-036ADI EN 10270-1 0,5 10 47,5 5,401 514,46 466,96 0,012 91,0 | 100,0 | 87,3 | 85,7 Počet podobných kovových pružin: 2 Podobné tažné pružiny s jinou konfigurací nosnosti Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti. L2 (mm) Délka zatížené pružiny (mezi vnitřními hranami ok) s2 (mm) Dráha zatížené pružiny Přednost De (mm) Vnější průměr vinutí L0 (mm) Délka nezatížené pružiny (mezi vnitřními hranami ok) R (N/mm) Tuhost pružiny číslo článku De (mm) L0 (mm) R (N/mm) Materiál Fn (N) Ln (mm) sn (mm) Podobnost in %Celkově | Geometrie | Zatížení | Ztuhlost RZ-036AEI 10 58,5 0,007 1.4310 4,351 647,31 588,81 85,2 | 93,7 | 87,3 | 74,6 RZ-036ADI 10 47,5 0,01 1.4310 4,351 486,55 439,05 100,0 | 100,0 | 100,0 | 100,0 RZ-036A-01I 10 42 0,012 1.4310 4,351 399,3 357,3 89,4 | 96,1 | 90,7 | 81,4 RZ-036ACI 10 36,5 0,015 1.4310 4,351 325,8 289,3 80,4 | 92,3 | 82,9 | 65,9 RZ-054AI 8,6 46,4 0,051 1.4310 9,861 227,72 181,32 49,5 | 87,7 | 42,7 | 18,2 RZ-063E-22I 10 49,1 0,054 1.4310 11,53 250,9 201,8 49,5 | 89,4 | 41,8 | 17,3 RZ-063E-11I 10 40,4 0,072 1.4310 11,53 192,24 151,84 44,9 | 85,5 | 36,2 | 13,1 RZ-069I 10,8 47,5 0,091 1.4310 15,67 209,49 161,99 42,5 | 85,0 | 32,3 | 10,2 RZ-081E-04I 12,5 47,5 0,117 1.4310 19,8 209,4 161,9 38,7 | 78,5 | 29,4 | 8,1 RZ-072AI 8,8 49,9 0,151 1.4310 19,09 168,68 118,78 37,7 | 81,9 | 24,9 | 6,2 RZ-072I 8,8 44,3 0,177 1.4310 19,09 145,2 100,9 36,5 | 81,3 | 22,9 | 5,2 RZ-081JI 10 50 0,193 1.4310 23,6 164 114 36,8 | 83,5 | 22,2 | 4,8 RZ-072F-02I 8 50 0,198 1.4310 20,91 148,5 98,5 35,2 | 79,2 | 21,6 | 4,7 RZ-081H-01I 10 43 0,242 1.4310 23,6 133,9 90,9 35,1 | 82,0 | 19,6 | 3,8 RZ-081HI 10 36,5 0,311 1.4310 23,6 107,21 70,71 32,6 | 77,5 | 17,3 | 3,0 RZ-081K-01I 8,5 48,5 0,323 1.4310 27,55 126,94 78,44 33,0 | 79,5 | 16,8 | 2,8 RZ-087FI 10 50 0,338 1.4310 31,73 136,3 86,3 33,7 | 81,7 | 16,7 | 2,7 Počet podobných kovových pružin: 16 Číslo celního sazebníku: 73202085; Prodlužovací pružina RZ-036ADI Země původu: DE, German; Prodlužovací pružina RZ-036ADI Obrázek produktu - Tažné pružiny RZ-036ADI QR-Code: Prodlužovací pružina RZ-036ADI
