Prodlužovací pružina RZ-036MI Nerezová ocel Ø 0,45 x 5 x 9,7 mm / 180°

Cenová stupnice - Prodlužovací pružina RZ-036MI

Množství Jedn. cena [EUR]
1 7,9200 EUR
2 5,1000 EUR
3 3,9200 EUR
7 2,6700 EUR
17 2,3400 EUR
37 2,0200 EUR
75 1,7400 EUR
125 1,4120 EUR
175 1,2970 EUR
250 1,0620 EUR
350 0,8366 EUR
450 0,7310 EUR

Prodlužovací pružina Nakoupit

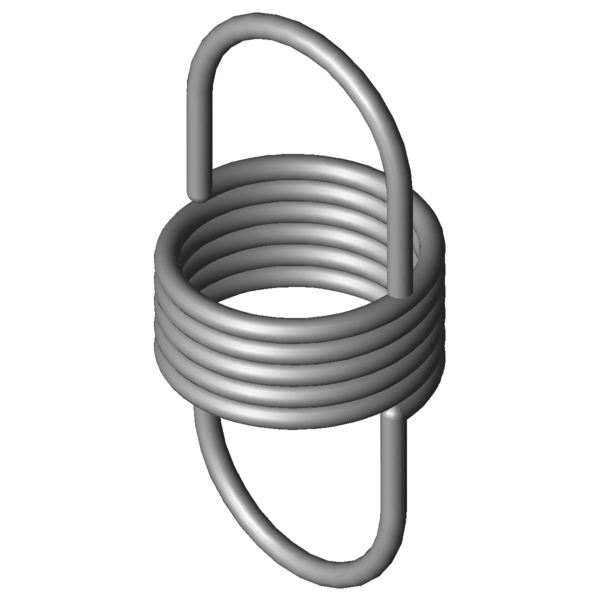

Obrázek produktu Prodlužovací pružina RZ-036MI
Obrázek produktu Prodlužovací pružina RZ-036MI
Množství: Přidat do nákupního košíku

Technické údaje - Prodlužovací pružina RZ-036MI

Značka Hodnota Jednotka Popis
Materiálu 1.4310 - Druh materiálu
Oefo 1/1 deutsche - Tvar oka
F1 N Síla předepjaté pružiny
L1 mm Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1 mm Dráha předepjaté pružiny
F2 N Síla zatížené pružiny
L2 mm Délka zatížené pružiny (mezi vnitřními hranami ok)
s2 mm Dráha zatížené pružiny
Poloha oka 180 ° Poloha oka (úhel zkroucení mezi oběma oky)
d 0,45 mm Prumer drátu
D mm Střední průměr vinutí
De 5 mm Vnější průměr vinutí
Dh 6 mm Nejmenší průměr dutinky
L0 9,7 mm Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk 2,93 mm Délka nezatíženého tělesa pružiny s předepnutím
Ln 18,32 mm Největší délka při statickém zatížení
sn 8,62 mm Největší dráha pružiny při statickém zatížení
Fn 6,321 N Maximální síla při statickém zatížení
n Stück Anzahl der federnden Windungen
nt Kus Počet vinutí
Lh 3,83 mm Vzdálenost vnitřní hrany oka od tělesa pružiny
R 0,691 N/mm Tuhost pružiny
F0 0,351 N Vnitřní předpínací síla
Fntol 0,79 N (+/-) Tolerance při statické maximální síle
L0tol 0,6 mm (+/-) Tolerance nenapnuté délky
Detol 0,25 mm (+/-) Tolerance vnějšího průměru vinutí
Oesttol 16 Stupně Tolerance polohy oka
Gew 0,1305 g Hmotnost výrobku
PG ZB - Cenová skupina pro tento výrobek
Technický výkres Prodlužovací pružina
Technický výkres Prodlužovací pružina

Datový list Prodlužovací pružina RZ-036MI Nerezová ocel Ø 0,45 x 5 x 9,7 mm / 180°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Prodlužovací pružina RZ-036MI Nerezová ocel Ø 0,45 x 5 x 9,7 mm / 180°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Prodlužovací pružina RZ-036MI Nerezová ocel Ø 0,45 x 5 x 9,7 mm / 180°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Prodlužovací pružina RZ-036MI Nerezová ocel Ø 0,45 x 5 x 9,7 mm / 180°

síla-dráha-výpočet Prodlužovací pružina RZ-036MI

Formulář dotazu Prodlužovací pružina RZ-036MI Nerezová ocel Ø 0,45 x 5 x 9,7 mm / 180°

Formulář dotazu Prodlužovací pružina RZ-036MI

Podobné tažné pružiny pro Prodlužovací pružina RZ-036MI Nerezová ocel Ø 0,45 x 5 x 9,7 mm / 180°

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tažné pružiny z jiného materiálu

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku Materiál d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Podobnost in %: Celkově | Geometrie | Zatížení | Ztuhlost
RZ-036MI 1.4310 0,45 5 9,7 6,321 18,32 8,62 0,691 69,9 | 87,5 | 72,0 | 50,4
Z-036MI EN 10270-1 0,45 5 9,7 7,871 18,91 9,21 0,806 90,9 | 100,0 | 87,0 | 85,8
Počet podobných kovových pružin: 2

Podobné tažné pružiny s jinou konfigurací nosnosti

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost
číslo článku De (mm) L0 (mm) R (N/mm) Materiál Fn (N) Ln (mm) sn (mm) Podobnost in %
Celkově | Geometrie | Zatížení | Ztuhlost
RZ-015FI 5,5 10 0,12 1.4310 2,161 27,47 17,47 48,3 | 86,3 | 41,8 | 16,9
RZ-016I 4,32 10 0,125 1.4310 2,731 30,78 20,78 41,1 | 83,9 | 30,4 | 9,0
RZ-024MI 6 11 0,149 1.4310 2,791 28,84 17,84 50,5 | 83,8 | 46,2 | 21,3
RZ-025I 5,4 12,5 0,156 1.4310 4,191 37,91 25,41 53,0 | 86,4 | 50,1 | 22,5
RZ-024UI 4 11,4 0,197 1.4310 4,131 31,44 20,04 46,6 | 88,0 | 37,7 | 14,2
RZ-025AI 5,4 11,8 0,211 1.4310 4,191 30,6 18,8 58,1 | 87,9 | 56,1 | 30,4
RZ-019I 3,52 8,7 0,243 1.4310 3,331 21,62 12,92 46,6 | 78,3 | 43,8 | 17,7
RZ-028I 4,4 10,9 0,304 1.4310 5,101 26,78 15,88 52,7 | 89,1 | 47,0 | 22,1
RZ-024TI 4 9,2 0,321 1.4310 4,131 21,48 12,28 52,9 | 86,5 | 49,1 | 23,1
RZ-036NI 5 11,5 0,4 1.4310 6,321 26,39 14,89 56,9 | 87,1 | 54,3 | 29,2
RZ-027CI 4,4 9,9 0,412 1.4310 5,101 21,63 11,73 57,8 | 88,4 | 55,1 | 29,9
RZ-024SI 4 7,7 0,554 1.4310 4,131 14,81 7,11 63,5 | 81,8 | 68,8 | 39,9
RZ-031I 3,6 9,6 0,594 1.4310 6,181 19,25 9,65 66,0 | 87,1 | 66,8 | 44,0
RZ-042FI 5 11,9 0,632 1.4310 8,531 24,43 12,53 84,9 | 90,5 | 71,4 | 92,8
RZ-036MI 5 9,7 0,691 1.4310 6,321 18,32 8,62 69,9 | 87,5 | 72,0 | 50,4
RZ-043I 4,5 12,1 0,743 1.4310 9,421 23,83 11,73 74,2 | 91,9 | 75,6 | 55,2
RZ-043AI 4,5 10,1 1,139 1.4310 9,421 17,75 7,65 90,6 | 95,0 | 92,0 | 84,6
RZ-045E-01I 4 10,5 1,343 1.4310 10,52 17,73 7,23 100,0 | 100,0 | 100,0 | 100,0
RZ-046I 3,7 10,8 1,451 1.4310 11,31 17,99 7,19 95,1 | 96,6 | 96,2 | 92,5
RZ-051LI 4 10,7 2,051 1.4310 13,81 16,82 6,12 80,4 | 96,3 | 80,4 | 64,5
RZ-066QI 5 13,5 2,781 1.4310 22,26 20,71 7,21 52,8 | 78,7 | 56,0 | 23,8
RZ-049I 3 9,7 3,043 1.4310 13,66 13,87 4,17 67,0 | 89,1 | 67,3 | 44,4
RZ-051QI 3,5 9,8 3,28 1.4310 15,59 14,09 4,29 64,7 | 90,6 | 63,4 | 40,0
RZ-066VI 3,5 11,1 10,074 1.4310 30,41 13,85 2,75 44,7 | 84,5 | 36,3 | 13,2
Počet podobných kovových pružin: 23

Číslo celního sazebníku: 73202085; Prodlužovací pružina RZ-036MI

Země původu: DE, German; Prodlužovací pružina RZ-036MI
