Prodlužovací pružina RZ-100OX Nerezová ocel Ø 1,1 x 7,5 x 53,6 mm / 270°

Cenová stupnice - Prodlužovací pružina RZ-100OX

Množství	Jedn. cena [EUR]
1	6,4000 EUR
2	4,0300 EUR
3	2,8200 EUR
7	2,3500 EUR
17	1,1600 EUR
37	0,8500 EUR
75	0,6900 EUR
125	0,6356 EUR
175	0,6220 EUR
250	0,6172 EUR
350	0,5899 EUR
450	0,5461 EUR

Prodlužovací pružina Nakoupit

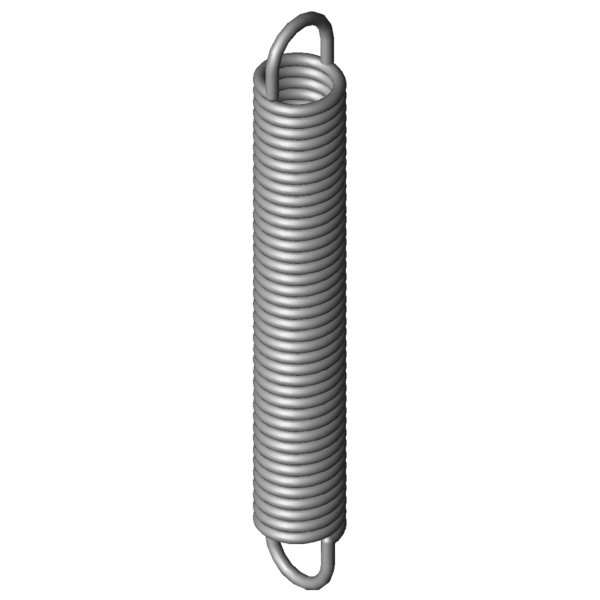

Obrázek produktu Prodlužovací pružina RZ-100OX

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Prodlužovací pružina RZ-100OX

Značka	Hodnota	Jednotka	Popis
Materiálu	1.4310	-	Druh materiálu
Oefo	1/1 deutsche	-	Tvar oka
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1		mm	Dráha předepjaté pružiny
F2		N	Síla zatížené pružiny
L2		mm	Délka zatížené pružiny (mezi vnitřními hranami ok)
s2		mm	Dráha zatížené pružiny
Poloha oka	270	°	Poloha oka (úhel zkroucení mezi oběma oky)
d	1,1	mm	Prumer drátu
D		mm	Střední průměr vinutí
De	7,5	mm	Vnější průměr vinutí
Dh	9,4	mm	Nejmenší průměr dutinky
L0	53,6	mm	Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk	44,83	mm	Délka nezatíženého tělesa pružiny s předepnutím
Ln	94,14	mm	Největší délka při statickém zatížení
sn	40,54	mm	Největší dráha pružiny při statickém zatížení
Fn	54,28	N	Maximální síla při statickém zatížení
n		Stück	Anzahl der federnden Windungen
nt		Kus	Počet vinutí
Lh	4,38	mm	Vzdálenost vnitřní hrany oka od tělesa pružiny
R	1,229	N/mm	Tuhost pružiny
F0	4,441	N	Vnitřní předpínací síla
Fntol	4,43	N	(+/-) Tolerance při statické maximální síle
L0tol	1,1	mm	(+/-) Tolerance nenapnuté délky
Detol	0,25	mm	(+/-) Tolerance vnějšího průměru vinutí
Oesttol	34	Stupně	Tolerance polohy oka
Gew	6,2707	g	Hmotnost výrobku
PG	ZJ	-	Cenová skupina pro tento výrobek

Technický výkres Prodlužovací pružina

Datový list Prodlužovací pružina RZ-100OX Nerezová ocel Ø 1,1 x 7,5 x 53,6 mm / 270°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Prodlužovací pružina RZ-100OX Nerezová ocel Ø 1,1 x 7,5 x 53,6 mm / 270°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Prodlužovací pružina RZ-100OX Nerezová ocel Ø 1,1 x 7,5 x 53,6 mm / 270°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Prodlužovací pružina RZ-100OX Nerezová ocel Ø 1,1 x 7,5 x 53,6 mm / 270°

síla-dráha-výpočet Prodlužovací pružina RZ-100OX

Formulář dotazu Prodlužovací pružina RZ-100OX Nerezová ocel Ø 1,1 x 7,5 x 53,6 mm / 270°

Formulář dotazu Prodlužovací pružina RZ-100OX

Podobné tažné pružiny pro Prodlužovací pružina RZ-100OX Nerezová ocel Ø 1,1 x 7,5 x 53,6 mm / 270°

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tažné pružiny z jiného materiálu

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
RZ-100OX	1.4310	1,1	7,5	53,6	54,28	94,14	40,54	1,229	73,2 \| 92,6 \| 73,3 \| 53,7
Z-100OX	EN 10270-1	1,1	7,5	53,6	65,14	95,24	41,64	1,431	92,0 \| 100,0 \| 90,3 \| 85,6

Počet podobných kovových pružin: 2

Podobné tažné pružiny s jinou konfigurací nosnosti

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
RZ-072F-03X	8	60	0,158	1.4310	20,91	183,38	123,38	53,4 \| 87,8 \| 48,8 \| 23,6
RZ-072F-02X	8	50	0,197	1.4310	20,91	149,01	99,01	59,0 \| 93,3 \| 54,2 \| 29,4
RZ-075CX	7,1	59,2	0,232	1.4310	23,41	152,1	92,9	49,4 \| 86,0 \| 43,4 \| 18,8
RZ-075BX	7,1	52,8	0,267	1.4310	23,41	133,67	80,87	63,9 \| 87,8 \| 63,5 \| 40,2
RZ-075AX	7,1	47,2	0,307	1.4310	23,41	117,54	70,34	67,5 \| 87,7 \| 68,6 \| 46,3
RZ-081K-01X	8,5	48,5	0,321	1.4310	27,55	127,44	78,94	56,2 \| 88,5 \| 52,7 \| 27,5
RZ-075GX	6,4	49,2	0,402	1.4310	25,8	107,57	58,37	75,7 \| 86,1 \| 79,5 \| 61,4
RZ-093X	9	52,2	0,43	1.4310	35,06	126,54	74,34	80,6 \| 94,9 \| 81,4 \| 65,6
RZ-094BX	8	60	0,523	1.4310	39,1	128,38	68,38	87,9 \| 94,4 \| 89,7 \| 79,5
RZ-097BX	7,3	63,5	0,651	1.4310	42,6	123,25	59,75	72,4 \| 90,9 \| 73,2 \| 53,2
RZ-094AX	8	50	0,658	1.4310	39,1	104,35	54,35	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-081O-01X	6,3	53,1	0,733	1.4310	36,42	98,3	45,2	75,6 \| 88,3 \| 78,4 \| 60,2
RZ-097AX	7,3	56,5	0,749	1.4310	42,6	108,47	51,97	91,6 \| 93,2 \| 93,7 \| 87,8
RZ-097X	7,3	49,4	0,88	1.4310	42,6	93,59	44,19	86,0 \| 96,7 \| 86,5 \| 74,6
RZ-100OX	7,5	53,6	1,229	1.4310	54,28	94,14	40,54	73,2 \| 92,6 \| 73,3 \| 53,7
RZ-100AX	6	54,4	1,497	1.4310	50,82	85,52	31,12	85,7 \| 89,8 \| 85,2 \| 82,0
RZ-115X	7,5	55,3	2,391	1.4310	77,33	84,99	29,69	56,1 \| 88,1 \| 52,6 \| 27,6
RZ-115W-22X	8	60,5	4,774	1.4310	119,8	83,15	22,65	44,6 \| 83,1 \| 37,2 \| 13,6
RZ-115W-21X	8	51,5	5,812	1.4310	119,8	70,12	18,62	44,2 \| 87,9 \| 33,4 \| 11,2
RZ-130E-03X	8	46	9,615	1.4310	142,2	59,32	13,32	39,2 \| 84,8 \| 26,0 \| 6,7
RZ-130SX	9	55,4	9,943	1.4310	175,9	70,81	15,41	36,6 \| 78,2 \| 25,3 \| 6,3

Počet podobných kovových pružin: 20

Číslo celního sazebníku: 73202085; Prodlužovací pružina RZ-100OX

Země původu: DE, German; Prodlužovací pružina RZ-100OX
