Prodlužovací pružina RZ-100RI Nerezová ocel Ø 1,1 x 5,5 x 24 mm / 180°

Cenová stupnice - Prodlužovací pružina RZ-100RI

Množství Jedn. cena [EUR]
1 6,3400 EUR
2 3,9900 EUR
3 2,6300 EUR
7 2,1900 EUR
17 1,1200 EUR
37 0,7600 EUR
75 0,5700 EUR
125 0,5339 EUR
175 0,5280 EUR
250 0,5147 EUR
350 0,4963 EUR
450 0,4768 EUR

Prodlužovací pružina Nakoupit

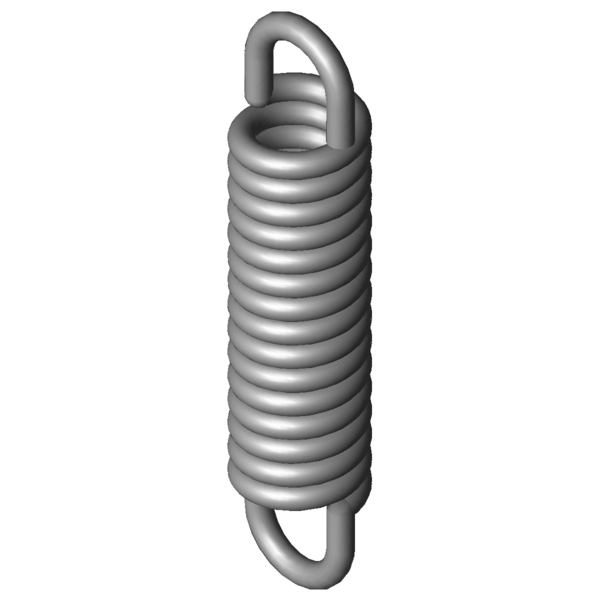

Obrázek produktu Prodlužovací pružina RZ-100RI
Obrázek produktu Prodlužovací pružina RZ-100RI
Množství: Přidat do nákupního košíku

Technické údaje - Prodlužovací pružina RZ-100RI

Značka Hodnota Jednotka Popis
Materiálu 1.4310 - Druh materiálu
Oefo 1/1 deutsche - Tvar oka
F1 N Síla předepjaté pružiny
L1 mm Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1 mm Dráha předepjaté pružiny
F2 N Síla zatížené pružiny
L2 mm Délka zatížené pružiny (mezi vnitřními hranami ok)
s2 mm Dráha zatížené pružiny
Poloha oka 180 ° Poloha oka (úhel zkroucení mezi oběma oky)
d 1,1 mm Prumer drátu
D mm Střední průměr vinutí
De 5,5 mm Vnější průměr vinutí
Dh 7,5 mm Nejmenší průměr dutinky
L0 24 mm Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk 18,15 mm Délka nezatíženého tělesa pružiny s předepnutím
Ln 30,6 mm Největší délka při statickém zatížení
sn 6,6 mm Největší dráha pružiny při statickém zatížení
Fn 71,06 N Maximální síla při statickém zatížení
n Stück Anzahl der federnden Windungen
nt Kus Počet vinutí
Lh 2,92 mm Vzdálenost vnitřní hrany oka od tělesa pružiny
R 9,703 N/mm Tuhost pružiny
F0 7,101 N Vnitřní předpínací síla
Fntol 11,33 N (+/-) Tolerance při statické maximální síle
L0tol 0,6 mm (+/-) Tolerance nenapnuté délky
Detol 0,3 mm (+/-) Tolerance vnějšího průměru vinutí
Oesttol 20 Stupně Tolerance polohy oka
Gew 1,7918 g Hmotnost výrobku
PG ZH - Cenová skupina pro tento výrobek
Technický výkres Prodlužovací pružina
Technický výkres Prodlužovací pružina

Datový list Prodlužovací pružina RZ-100RI Nerezová ocel Ø 1,1 x 5,5 x 24 mm / 180°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Prodlužovací pružina RZ-100RI Nerezová ocel Ø 1,1 x 5,5 x 24 mm / 180°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Prodlužovací pružina RZ-100RI Nerezová ocel Ø 1,1 x 5,5 x 24 mm / 180°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Prodlužovací pružina RZ-100RI Nerezová ocel Ø 1,1 x 5,5 x 24 mm / 180°

síla-dráha-výpočet Prodlužovací pružina RZ-100RI

Formulář dotazu Prodlužovací pružina RZ-100RI Nerezová ocel Ø 1,1 x 5,5 x 24 mm / 180°

Formulář dotazu Prodlužovací pružina RZ-100RI

Podobné tažné pružiny pro Prodlužovací pružina RZ-100RI Nerezová ocel Ø 1,1 x 5,5 x 24 mm / 180°

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tažné pružiny z jiného materiálu

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku Materiál d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Podobnost in %: Celkově | Geometrie | Zatížení | Ztuhlost
RZ-100RI 1.4310 1,1 5,5 24 71,06 30,6 6,6 9,703 100,0 | 100,0 | 100,0 | 100,0
Z-100RI EN 10270-1 1,1 5,5 24 85,36 30,77 6,77 11,297 91,9 | 100,0 | 90,4 | 85,4
Počet podobných kovových pružin: 2

Podobné tažné pružiny s jinou konfigurací nosnosti

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost
číslo článku De (mm) L0 (mm) R (N/mm) Materiál Fn (N) Ln (mm) sn (mm) Podobnost in %
Celkově | Geometrie | Zatížení | Ztuhlost
RZ-051HI 6 22,1 0,202 1.4310 9,431 65,31 43,21 31,4 | 77,9 | 14,3 | 2,0
RZ-045I 4,5 26,1 0,216 1.4310 9,421 66,38 40,28 30,0 | 73,1 | 14,8 | 2,2
RZ-057MI 6 24,8 0,349 1.4310 13,93 61,5 36,7 34,7 | 81,9 | 18,8 | 3,5
RZ-057E-01I 6,3 21 0,388 1.4310 13,3 52,87 31,87 33,6 | 77,4 | 19,7 | 3,9
RZ-059I 5,6 23,3 0,458 1.4310 14,87 53,32 30,02 36,7 | 84,2 | 21,5 | 4,6
RZ-057LI 6 19,8 0,508 1.4310 13,93 45 25,2 35,1 | 77,1 | 22,9 | 5,1
RZ-060E-02I 5 25 0,58 1.4310 16,53 51,37 26,37 37,1 | 81,4 | 24,1 | 5,8
RZ-060E-01I 5 20 0,805 1.4310 16,53 38,97 18,97 38,1 | 77,2 | 29,0 | 8,1
RZ-062I 4,6 21,7 0,899 1.4310 17,86 39,99 18,29 38,9 | 77,1 | 30,6 | 9,1
RZ-066SI 5 24 1,079 1.4310 22,26 42,59 18,59 43,1 | 84,8 | 33,4 | 11,1
RZ-077I 5,8 28,3 1,124 1.4310 28,25 51,17 22,87 43,3 | 84,1 | 34,3 | 11,5
RZ-075KI 6 25 1,186 1.4310 27,39 45,99 20,99 44,6 | 86,8 | 35,0 | 12,1
RZ-080I 4,8 25,9 2,286 1.4310 33,49 39,29 13,39 51,9 | 84,2 | 48,2 | 23,2
RZ-081MI 6,3 22,5 2,352 1.4310 36,42 36,57 14,07 53,6 | 87,6 | 49,1 | 24,0
RZ-100RI 5,5 24 9,703 1.4310 71,06 30,6 6,6 100,0 | 100,0 | 100,0 | 100,0
RZ-100QI 5,5 17,4 15,831 1.4310 71,06 21,44 4,04 77,6 | 90,8 | 80,6 | 61,2
RZ-115E-02I 5,5 24,8 19,186 1.4310 100 29,55 4,75 72,5 | 94,9 | 71,5 | 51,1
RZ-115E-01I 5,5 17,3 32,723 1.4310 100 20,08 2,78 57,7 | 86,7 | 56,6 | 29,9
Počet podobných kovových pružin: 17

Číslo celního sazebníku: 73202085; Prodlužovací pružina RZ-100RI

Země původu: DE, German; Prodlužovací pružina RZ-100RI
