Prodlužovací pružina RZ-109AI Nerezová ocel Ø 1,25 x 11,2 x 74 mm / 180°

Cenová stupnice - Prodlužovací pružina RZ-109AI

Množství	Jedn. cena [EUR]
1	6,4000 EUR
2	4,0300 EUR
3	2,8200 EUR
7	2,3500 EUR
17	1,1600 EUR
37	0,8500 EUR
75	0,6900 EUR
125	0,6356 EUR
175	0,6220 EUR
250	0,6172 EUR
350	0,5899 EUR
450	0,5461 EUR

Prodlužovací pružina Nakoupit

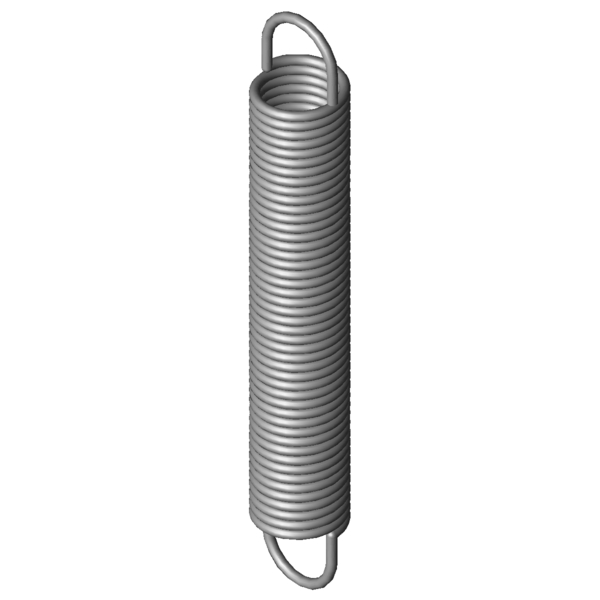

Obrázek produktu Prodlužovací pružina RZ-109AI

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Prodlužovací pružina RZ-109AI

Značka	Hodnota	Jednotka	Popis
Materiálu	1.4310	-	Druh materiálu
Oefo	1/1 deutsche	-	Tvar oka
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1		mm	Dráha předepjaté pružiny
F2		N	Síla zatížené pružiny
L2		mm	Délka zatížené pružiny (mezi vnitřními hranami ok)
s2		mm	Dráha zatížené pružiny
Poloha oka	180	°	Poloha oka (úhel zkroucení mezi oběma oky)
d	1,25	mm	Prumer drátu
D		mm	Střední průměr vinutí
De	11,2	mm	Vnější průměr vinutí
Dh	13,4	mm	Nejmenší průměr dutinky
L0	74	mm	Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk	59,38	mm	Délka nezatíženého tělesa pružiny s předepnutím
Ln	180,3	mm	Největší délka při statickém zatížení
sn	106,3	mm	Největší dráha pružiny při statickém zatížení
Fn	53,56	N	Maximální síla při statickém zatížení
n		Stück	Anzahl der federnden Windungen
nt		Kus	Počet vinutí
Lh	7,31	mm	Vzdálenost vnitřní hrany oka od tělesa pružiny
R	0,466	N/mm	Tuhost pružiny
F0	3,991	N	Vnitřní předpínací síla
Fntol	3,29	N	(+/-) Tolerance při statické maximální síle
L0tol	1,5	mm	(+/-) Tolerance nenapnuté délky
Detol	0,25	mm	(+/-) Tolerance vnějšího průměru vinutí
Oesttol	39	Stupně	Tolerance polohy oka
Gew	14,6364	g	Hmotnost výrobku
PG	ZJ	-	Cenová skupina pro tento výrobek

Technický výkres Prodlužovací pružina

Datový list Prodlužovací pružina RZ-109AI Nerezová ocel Ø 1,25 x 11,2 x 74 mm / 180°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Prodlužovací pružina RZ-109AI Nerezová ocel Ø 1,25 x 11,2 x 74 mm / 180°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Prodlužovací pružina RZ-109AI Nerezová ocel Ø 1,25 x 11,2 x 74 mm / 180°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Prodlužovací pružina RZ-109AI Nerezová ocel Ø 1,25 x 11,2 x 74 mm / 180°

síla-dráha-výpočet Prodlužovací pružina RZ-109AI

Formulář dotazu Prodlužovací pružina RZ-109AI Nerezová ocel Ø 1,25 x 11,2 x 74 mm / 180°

Formulář dotazu Prodlužovací pružina RZ-109AI

Podobné tažné pružiny pro Prodlužovací pružina RZ-109AI Nerezová ocel Ø 1,25 x 11,2 x 74 mm / 180°

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tažné pružiny z jiného materiálu

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
RZ-109AI	1.4310	1,25	11,2	74	53,56	180,3	106,3	0,466	100,0 \| 100,0 \| 100,0 \| 100,0
Z-109AI	EN 10270-1	1,25	11,2	74	63,88	182,46	108,46	0,543	92,2 \| 100,0 \| 90,9 \| 85,5

Počet podobných kovových pružin: 2

Podobné tažné pružiny s jinou konfigurací nosnosti

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
RZ-081E-06I	12,5	72,8	0,062	1.4310	19,8	378,6	305,8	45,1 \| 86,7 \| 35,9 \| 12,9
RZ-084AI	13,5	73,4	0,084	1.4310	23,77	340,44	267,04	49,0 \| 87,4 \| 42,1 \| 17,7
RZ-072EI	8,8	74,7	0,09	1.4310	19,09	272,67	197,97	48,1 \| 80,5 \| 44,7 \| 19,1
RZ-087DI	11	85,4	0,126	1.4310	28,97	296,32	210,92	55,9 \| 88,3 \| 52,2 \| 27,3
RZ-081KI	10	68	0,128	1.4310	23,6	239,72	171,72	54,9 \| 84,4 \| 53,0 \| 27,3
RZ-087CI	11	77,4	0,142	1.4310	28,97	264,04	186,64	59,2 \| 91,3 \| 55,5 \| 30,8
RZ-087BI	11	69,4	0,164	1.4310	28,97	231,76	162,36	62,0 \| 90,7 \| 59,8 \| 35,4
RZ-100KI	12	82,8	0,166	1.4310	34,95	278,51	195,71	61,8 \| 90,2 \| 59,8 \| 35,4
RZ-087HI	10	80	0,183	1.4310	31,73	239,22	159,22	63,3 \| 87,3 \| 63,0 \| 39,6
RZ-087AI	11	62,4	0,188	1.4310	28,97	203,52	141,12	64,3 \| 87,5 \| 64,7 \| 40,7
RZ-090I	9,4	80	0,222	1.4310	33,65	219,18	139,18	67,7 \| 85,5 \| 69,6 \| 48,0
RZ-093CI	9	74,2	0,278	1.4310	35,06	189,21	115,01	75,4 \| 86,7 \| 78,9 \| 60,5
RZ-106FI	12,7	71,3	0,335	1.4310	47,55	202,22	130,92	84,0 \| 94,8 \| 85,0 \| 72,1
RZ-109BI	11,2	82,7	0,405	1.4310	53,56	205	122,3	92,3 \| 96,5 \| 93,5 \| 86,9
RZ-109AI	11,2	74	0,466	1.4310	53,56	180,3	106,3	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-115E-12I	11,3	75,5	0,549	1.4310	59,25	175	99,5	91,5 \| 97,8 \| 92,0 \| 84,6
RZ-109I	11,2	61,2	0,594	1.4310	53,56	144,64	83,44	87,3 \| 94,2 \| 89,2 \| 78,5
RZ-109HI	10	72	0,686	1.4310	59,56	152,27	80,27	82,1 \| 95,5 \| 82,7 \| 67,9
RZ-115E-11I	11,3	59	0,769	1.4310	59,25	130,1	71,1	76,9 \| 91,7 \| 78,6 \| 60,5
RZ-115V-34I	12	86	0,823	1.4310	83,35	180,28	94,28	73,7 \| 87,6 \| 76,5 \| 57,0
RZ-112AI	9,2	70,8	0,914	1.4310	64,34	135,25	64,45	71,7 \| 92,6 \| 71,9 \| 50,5
RZ-115V-33I	12	77	0,945	1.4310	83,35	159,11	82,11	70,4 \| 90,9 \| 70,8 \| 49,6
RZ-115V-32I	12	66,5	1,142	1.4310	83,35	134,42	67,92	64,7 \| 88,8 \| 64,1 \| 41,1
RZ-124FI	12,7	68	1,31	1.4310	94,45	135	67	60,6 \| 86,1 \| 59,9 \| 35,7
RZ-115PI	10	68,9	1,338	1.4310	81,51	123,93	55,03	61,1 \| 90,6 \| 58,7 \| 34,0
RZ-127I	11,6	79	1,452	1.4310	102,6	144,28	65,28	59,4 \| 89,4 \| 56,8 \| 32,1
RZ-130I	9,6	75,8	2,835	1.4310	121,7	115,34	39,54	48,0 \| 87,2 \| 40,6 \| 16,4
RZ-146AI	12	66,8	5,49	1.4310	181,5	97	30,2	39,8 \| 82,0 \| 29,0 \| 8,4
RZ-147SI	11	67,8	12,277	1.4310	251,8	86,28	18,48	35,1 \| 82,2 \| 19,3 \| 3,7

Počet podobných kovových pružin: 28

Číslo celního sazebníku: 73202085; Prodlužovací pružina RZ-109AI

Země původu: DE, German; Prodlužovací pružina RZ-109AI
