Prodlužovací pružina RZ-115V-30X Nerezová ocel Ø 1,5 x 12 x 36,5 mm / 270°

Cenová stupnice - Prodlužovací pružina RZ-115V-30X

Množství Jedn. cena [EUR]
1 6,3400 EUR
2 3,9900 EUR
3 2,6300 EUR
7 2,1900 EUR
17 1,1200 EUR
37 0,7600 EUR
75 0,5700 EUR
125 0,5339 EUR
175 0,5280 EUR
250 0,5147 EUR
350 0,4963 EUR
450 0,4768 EUR

Prodlužovací pružina Nakoupit

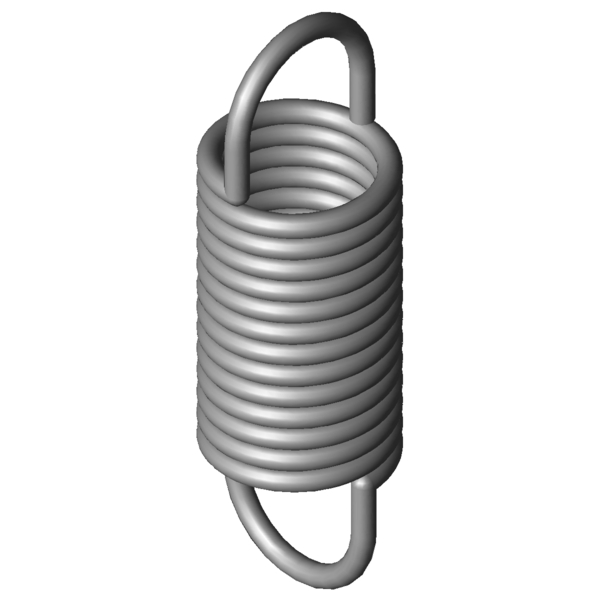

Obrázek produktu Prodlužovací pružina RZ-115V-30X
Obrázek produktu Prodlužovací pružina RZ-115V-30X
Množství: Přidat do nákupního košíku

Technické údaje - Prodlužovací pružina RZ-115V-30X

Značka Hodnota Jednotka Popis
Materiálu 1.4310 - Druh materiálu
Oefo 1/1 deutsche - Tvar oka
F1 - N Síla předepjaté pružiny
L1 - mm Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1 - mm Dráha předepjaté pružiny
F2 - N Síla zatížené pružiny
L2 - mm Délka zatížené pružiny (mezi vnitřními hranami ok)
s2 - mm Dráha zatížené pružiny
Poloha oka 270 ° Poloha oka (úhel zkroucení mezi oběma oky)
d 1,5 mm Prumer drátu
D - mm Střední průměr vinutí
De 12 mm Vnější průměr vinutí
Dh 14,6 mm Nejmenší průměr dutinky
L0 36,5 mm Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk 22,13 mm Délka nezatíženého tělesa pružiny s předepnutím
Ln 64,38 mm Největší délka při statickém zatížení
sn 27,88 mm Největší dráha pružiny při statickém zatížení
Fn 83,35 N Maximální síla při statickém zatížení
n - Stück Anzahl der federnden Windungen
nt - Kus Počet vinutí
Lh 7,18 mm Vzdálenost vnitřní hrany oka od tělesa pružiny
R 2,782 N/mm Tuhost pružiny
F0 5,771 N Vnitřní předpínací síla
Fntol 6,92 N (+/-) Tolerance při statické maximální síle
L0tol 0,8 mm (+/-) Tolerance nenapnuté délky
Detol 0,3 mm (+/-) Tolerance vnějšího průměru vinutí
Oesttol 21 Stupně Tolerance polohy oka
Gew 7,1459 g Hmotnost výrobku
PG ZH - Cenová skupina pro tento výrobek
Technický výkres Prodlužovací pružina
Technický výkres Prodlužovací pružina

Datový list Prodlužovací pružina RZ-115V-30X Nerezová ocel Ø 1,5 x 12 x 36,5 mm / 270°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Prodlužovací pružina RZ-115V-30X Nerezová ocel Ø 1,5 x 12 x 36,5 mm / 270°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Prodlužovací pružina RZ-115V-30X Nerezová ocel Ø 1,5 x 12 x 36,5 mm / 270°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Prodlužovací pružina RZ-115V-30X Nerezová ocel Ø 1,5 x 12 x 36,5 mm / 270°

síla-dráha-výpočet Prodlužovací pružina RZ-115V-30X

Formulář dotazu Prodlužovací pružina RZ-115V-30X Nerezová ocel Ø 1,5 x 12 x 36,5 mm / 270°

Formulář dotazu Prodlužovací pružina RZ-115V-30X

Podobné tažné pružiny pro Prodlužovací pružina RZ-115V-30X Nerezová ocel Ø 1,5 x 12 x 36,5 mm / 270°

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tažné pružiny z jiného materiálu

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku Materiál d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Podobnost in %: Celkově | Geometrie | Zatížení | Ztuhlost
RZ-115V-30X 1.4310 1,5 12 36,5 83,35 64,38 27,88 2,782 100,0 | 100,0 | 100,0 | 100,0
Z-115V-30X EN 10270-1 1,5 12 36,5 98,5 64,67 28,17 3,24 92,4 | 100,0 | 91,8 | 85,5
Počet podobných kovových pružin: 2

Podobné tažné pružiny s jinou konfigurací nosnosti

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost
číslo článku De (mm) L0 (mm) R (N/mm) Materiál Fn (N) Ln (mm) sn (mm) Podobnost in %
Celkově | Geometrie | Zatížení | Ztuhlost
RZ-100E-11X 14 38 0,379 1.4310 29,34 110,93 72,93 45,1 | 85,0 | 36,7 | 13,5
RZ-082X 13,5 31,4 0,381 1.4310 23,77 90,05 58,65 44,0 | 80,5 | 38,0 | 13,6
RZ-100HX 12 44,3 0,4 1.4310 34,95 125,71 81,41 45,9 | 85,2 | 38,1 | 14,4
RZ-088X 9,4 38 0,596 1.4310 33,65 89,8 51,8 49,7 | 80,4 | 47,1 | 21,7
RZ-100GX 12 34,4 0,628 1.4310 34,95 86,2 51,8 53,2 | 89,2 | 47,9 | 22,6
RZ-092X 9 37,2 0,69 1.4310 35,06 83,48 46,28 52,1 | 79,9 | 51,2 | 25,3
RZ-104X 13,7 34,2 0,942 1.4310 44,22 77,85 43,65 60,2 | 88,2 | 58,5 | 33,9
RZ-100FX 12 27,8 1,014 1.4310 34,95 59,87 32,07 61,4 | 83,2 | 64,4 | 36,5
RZ-106E-10X 12,7 32,7 1,211 1.4310 47,55 68,9 36,2 66,7 | 89,1 | 67,0 | 43,9
RZ-115E-10X 11,3 42,1 1,265 1.4310 59,25 85,3 43,2 67,6 | 89,2 | 67,8 | 45,9
RZ-115GX 15 34,9 1,371 1.4310 55,72 72,38 37,48 70,0 | 89,6 | 70,6 | 49,7
RZ-107X 11,2 30,2 1,845 1.4310 53,56 57,06 26,86 77,8 | 86,5 | 80,3 | 66,7
RZ-109E-10X 10 32 2,162 1.4310 59,56 57,5 25,5 81,5 | 84,8 | 81,5 | 78,1
RZ-122X 14,1 38,2 2,499 1.4310 85,63 69,95 31,75 91,4 | 91,5 | 92,6 | 90,2
RZ-115V-30X 12 36,5 2,782 1.4310 83,35 64,38 27,88 100,0 | 100,0 | 100,0 | 100,0
RZ-115NX 10 35,3 3,355 1.4310 81,51 57,24 21,94 86,6 | 91,1 | 88,2 | 80,5
RZ-124F-01X 12,7 36 3,568 1.4310 94,45 60,6 24,6 87,2 | 95,6 | 88,2 | 77,9
RZ-115V-29X 12 29 4,372 1.4310 83,35 46,8 17,8 79,6 | 93,2 | 81,9 | 63,8
RZ-125X 11,6 34,2 4,88 1.4310 102,6 53,62 19,42 75,6 | 94,7 | 75,4 | 56,6
RZ-130MX 12 44 5,496 1.4310 137 66,94 22,94 70,1 | 88,8 | 71,6 | 50,1
RZ-130LX 12 33,2 8,878 1.4310 137 47,4 14,2 59,4 | 91,4 | 55,9 | 31,0
RZ-145X 12 38,3 11,915 1.4310 181,5 52,22 13,92 53,7 | 90,1 | 47,9 | 22,9
RZ-147QX 11 34,8 30,849 1.4310 251,8 42,15 7,35 41,2 | 85,1 | 29,7 | 8,7
Počet podobných kovových pružin: 22

Číslo celního sazebníku: 73202085; Prodlužovací pružina RZ-115V-30X

Země původu: DE, German; Prodlužovací pružina RZ-115V-30X
