Prodlužovací pružina RZ-115W-19I Nerezová ocel Ø 1,5 x 8 x 23 mm / 180°

Name: RZ-115W-19I - Tažné pružiny
SKU: RZ-115W-19I
Availability: InStock

Cenová stupnice - Prodlužovací pružina RZ-115W-19I

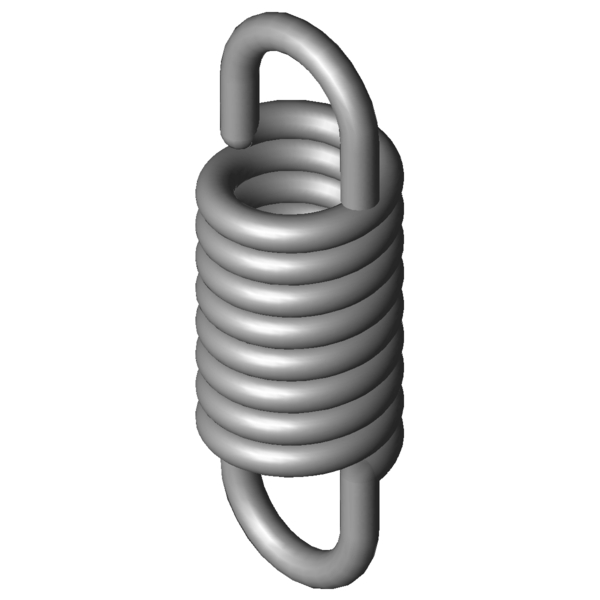

Obrázek produktu Prodlužovací pružina RZ-115W-19I

Množství:Množství: Přidat do nákupního košíku

Značka	Hodnota	Jednotka	Popis
Materiálu	1.4310	-	Druh materiálu
Oefo	1/1 deutsche	-	Tvar oka
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1		mm	Dráha předepjaté pružiny
F2		N	Síla zatížené pružiny
L2		mm	Délka zatížené pružiny (mezi vnitřními hranami ok)
s2		mm	Dráha zatížené pružiny
Poloha oka	180	°	Poloha oka (úhel zkroucení mezi oběma oky)
d	1,5	mm	Prumer drátu
D		mm	Střední průměr vinutí
De	8	mm	Vnější průměr vinutí
Dh	10,5	mm	Nejmenší průměr dutinky
L0	23	mm	Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk	14,25	mm	Délka nezatíženého tělesa pružiny s předepnutím
Ln	28,75	mm	Největší délka při statickém zatížení
sn	5,75	mm	Největší dráha pružiny při statickém zatížení
Fn	119,8	N	Maximální síla při statickém zatížení
n		Stück	Anzahl der federnden Windungen
nt		Kus	Počet vinutí
Lh	4,38	mm	Vzdálenost vnitřní hrany oka od tělesa pružiny
R	18,976	N/mm	Tuhost pružiny
F0	11,6	N	Vnitřní předpínací síla
Fntol	15,1	N	(+/-) Tolerance při statické maximální síle
L0tol	0,6	mm	(+/-) Tolerance nenapnuté délky
Detol	0,25	mm	(+/-) Tolerance vnějšího průměru vinutí
Oesttol	15	Stupně	Tolerance polohy oka
Gew	2,9247	g	Hmotnost výrobku
PG	ZG	-	Cenová skupina pro tento výrobek

Technický výkres Prodlužovací pružina

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
RZ-115W-19I	1.4310	1,5	8	23	119,8	28,75	5,75	18,976	100,0 \| 100,0 \| 100,0 \| 100,0
Z-115W-19I	EN 10270-1	1,5	8	23	141,7	28,75	5,75	22,094	92,3 \| 100,0 \| 92,3 \| 84,5

Počet podobných kovových pružin: 2

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
RZ-066FI	8	18,3	0,568	1.4310	14,3	41,79	23,49	32,2 \| 75,4 \| 18,2 \| 2,9
RZ-070I	8,8	21,9	0,609	1.4310	19,09	51,28	29,38	33,6 \| 79,8 \| 17,8 \| 3,1
RZ-072GI	7,8	22,5	0,721	1.4310	21,42	50,13	27,63	35,3 \| 82,9 \| 19,3 \| 3,7
RZ-081FI	10	23	0,802	1.4310	23,6	50,42	27,42	34,8 \| 80,0 \| 20,3 \| 4,1
RZ-072EAI	8	20	0,914	1.4310	20,91	41,3	21,3	35,7 \| 80,1 \| 22,2 \| 4,7
RZ-081KAI	8,5	23,5	1,046	1.4310	27,55	47,7	24,2	37,6 \| 84,0 \| 23,4 \| 5,5
RZ-072F-10I	7,8	18	1,229	1.4310	21,42	34,2	16,2	36,5 \| 76,4 \| 26,7 \| 6,3
RZ-091I	9	24	1,486	1.4310	35,06	45,51	21,51	39,9 \| 83,8 \| 28,0 \| 7,8
RZ-081MI	6,3	22,5	2,352	1.4310	36,42	36,57	14,07	42,3 \| 78,9 \| 35,6 \| 12,4
RZ-093GI	8	21	2,685	1.4310	39,1	34,73	13,73	45,6 \| 86,0 \| 37,3 \| 13,7
RZ-095I	7,3	21,4	3,043	1.4310	42,6	34,18	12,78	46,6 \| 83,7 \| 40,3 \| 16,0
RZ-100MI	7,5	27,2	3,153	1.4310	54,28	43,01	15,81	47,1 \| 83,9 \| 40,8 \| 16,5
RZ-100LI	7,5	20,6	5,144	1.4310	54,28	30,29	9,69	54,9 \| 85,5 \| 52,3 \| 26,9
RZ-113I	7,5	24,3	7,606	1.4310	77,33	33,59	9,29	64,6 \| 90,6 \| 63,2 \| 40,0
RZ-115W-19I	8	23	18,976	1.4310	119,8	28,75	5,75	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-115RI	7	22,1	20,148	1.4310	111,3	26,93	4,83	90,4 \| 92,3 \| 88,5 \| 90,4
RZ-130E-01I	8	23,6	25,735	1.4310	142,2	28,58	4,98	85,2 \| 97,1 \| 85,4 \| 73,0

Počet podobných kovových pružin: 16
