Prodlužovací pružina RZ-115W-19X Nerezová ocel Ø 1,5 x 8 x 23 mm / 270°

Name: RZ-115W-19X - Tažné pružiny
SKU: RZ-115W-19X
Availability: InStock

Cenová stupnice - Prodlužovací pružina RZ-115W-19X

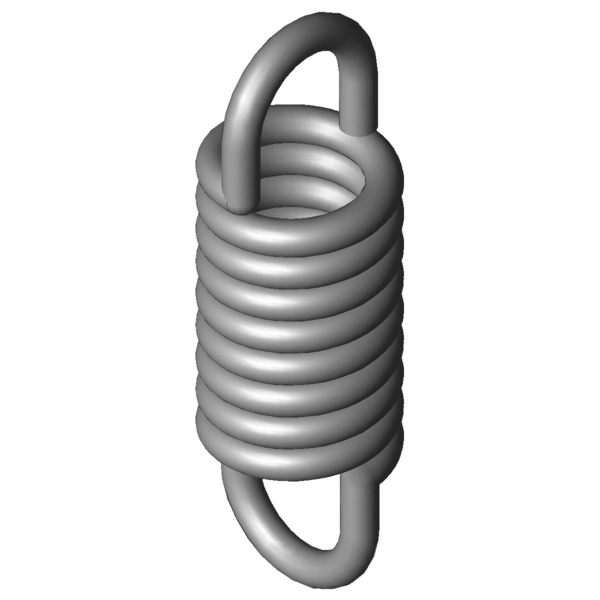

Obrázek produktu Prodlužovací pružina RZ-115W-19X

Množství:Množství: Přidat do nákupního košíku

Značka	Hodnota	Jednotka	Popis
Materiálu	1.4310	-	Druh materiálu
Oefo	1/1 deutsche	-	Tvar oka
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1		mm	Dráha předepjaté pružiny
F2		N	Síla zatížené pružiny
L2		mm	Délka zatížené pružiny (mezi vnitřními hranami ok)
s2		mm	Dráha zatížené pružiny
Poloha oka	270	°	Poloha oka (úhel zkroucení mezi oběma oky)
d	1,5	mm	Prumer drátu
D		mm	Střední průměr vinutí
De	8	mm	Vnější průměr vinutí
Dh	10,5	mm	Nejmenší průměr dutinky
L0	23	mm	Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk	14,63	mm	Délka nezatíženého tělesa pružiny s předepnutím
Ln	28,92	mm	Největší délka při statickém zatížení
sn	5,92	mm	Největší dráha pružiny při statickém zatížení
Fn	119,8	N	Maximální síla při statickém zatížení
n		Stück	Anzahl der federnden Windungen
nt		Kus	Počet vinutí
Lh	4,19	mm	Vzdálenost vnitřní hrany oka od tělesa pružiny
R	18,427	N/mm	Tuhost pružiny
F0	11,6	N	Vnitřní předpínací síla
Fntol	15,1	N	(+/-) Tolerance při statické maximální síle
L0tol	0,6	mm	(+/-) Tolerance nenapnuté délky
Detol	0,25	mm	(+/-) Tolerance vnějšího průměru vinutí
Oesttol	15	Stupně	Tolerance polohy oka
Gew	2,997	g	Hmotnost výrobku
PG	ZG	-	Cenová skupina pro tento výrobek

Technický výkres Prodlužovací pružina

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
RZ-115W-19X	1.4310	1,5	8	23	119,8	28,92	5,92	18,427	100,0 \| 100,0 \| 100,0 \| 100,0
Z-115W-19X	EN 10270-1	1,5	8	23	141,7	28,92	5,92	21,461	92,3 \| 100,0 \| 92,3 \| 84,5

Počet podobných kovových pružin: 2

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
RZ-066FX	8	18,3	0,554	1.4310	14,3	42,41	24,11	32,2 \| 75,4 \| 18,2 \| 2,9
RZ-070X	8,8	21,9	0,596	1.4310	19,09	51,91	30,01	33,6 \| 79,8 \| 17,8 \| 3,1
RZ-072GX	7,8	22,5	0,708	1.4310	21,42	50,61	28,11	35,4 \| 82,9 \| 19,5 \| 3,8
RZ-081FX	10	23	0,782	1.4310	23,6	51,14	28,14	34,8 \| 80,0 \| 20,4 \| 4,1
RZ-072EAX	8	20	0,893	1.4310	20,91	41,8	21,8	35,7 \| 80,1 \| 22,3 \| 4,7
RZ-081KAX	8,5	23,5	1,025	1.4310	27,55	48,2	24,7	37,7 \| 84,0 \| 23,5 \| 5,5
RZ-072F-10X	7,8	18	1,194	1.4310	21,42	34,67	16,67	36,5 \| 76,4 \| 26,7 \| 6,3
RZ-091X	9	24	1,454	1.4310	35,06	45,97	21,97	39,9 \| 83,8 \| 28,1 \| 7,9
RZ-081MX	6,3	22,5	2,314	1.4310	36,42	36,79	14,29	42,5 \| 78,9 \| 35,9 \| 12,6
RZ-093GX	8	21	2,616	1.4310	39,1	35,09	14,09	45,7 \| 86,0 \| 37,3 \| 13,7
RZ-095X	7,3	21,4	2,978	1.4310	42,6	34,46	13,06	46,7 \| 83,7 \| 40,4 \| 16,1
RZ-100MX	7,5	27,2	3,104	1.4310	54,28	43,26	16,06	47,2 \| 83,9 \| 41,1 \| 16,7
RZ-100LX	7,5	20,6	5,01	1.4310	54,28	30,54	9,94	55,0 \| 85,5 \| 52,4 \| 27,0
RZ-113X	7,5	24,3	7,446	1.4310	77,33	33,79	9,49	64,8 \| 90,6 \| 63,5 \| 40,3
RZ-115W-19X	8	23	18,427	1.4310	119,8	28,92	5,92	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-115RX	7	22,1	19,631	1.4310	111,3	27,05	4,95	90,2 \| 92,3 \| 88,3 \| 90,0
RZ-130E-01X	8	23,6	25	1.4310	142,2	28,72	5,12	85,1 \| 97,1 \| 85,4 \| 72,9

Počet podobných kovových pružin: 16
