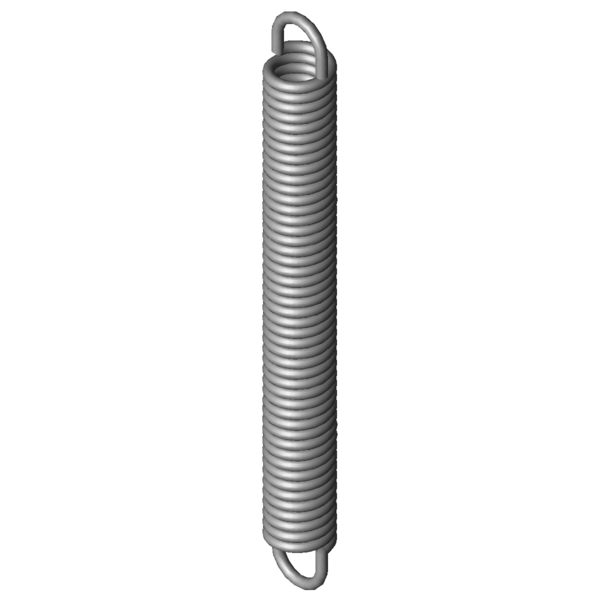

Domov » Výrobek » Tažné pružiny » rz-147ai Adresa URL teilen Adresa URL byla úspěšně zkopírována do schránky! Přehled Položka byla přidána do vašeho nákupního košíku. Prodlužovací pružina RZ-147AI Nerezová ocel Ø 2 x 12 x 108 mm / 180° Cenová stupnice - Prodlužovací pružina RZ-147AI Množství Jedn. cena [EUR] 1 6,7100 EUR 2 4,2300 EUR 3 3,0800 EUR 7 2,6300 EUR 17 1,3800 EUR 37 1,0500 EUR 75 0,8600 EUR 125 0,8600 EUR 175 0,8600 EUR 250 0,8600 EUR 350 0,8600 EUR 450 0,8600 EUR Prodlužovací pružina Nakoupit Obrázek produktu Prodlužovací pružina RZ-147AI Množství:Množství: Přidat do nákupního košíku Technické údaje - Prodlužovací pružina RZ-147AI Značka Hodnota Jednotka Popis Materiálu 1.4310 - Druh materiálu Oefo 1/1 deutsche - Tvar oka F1 N Síla předepjaté pružiny L1 mm Délka předepnuté pružiny (mezi vnitřními hranami ok) s1 mm Dráha předepjaté pružiny F2 N Síla zatížené pružiny L2 mm Délka zatížené pružiny (mezi vnitřními hranami ok) s2 mm Dráha zatížené pružiny Poloha oka 180 ° Poloha oka (úhel zkroucení mezi oběma oky) d 2 mm Prumer drátu D mm Střední průměr vinutí De 12 mm Vnější průměr vinutí Dh 15,3 mm Nejmenší průměr dutinky L0 108 mm Délka nezatížené pružiny (mezi vnitřními hranami ok) Lk 95 mm Délka nezatíženého tělesa pružiny s předepnutím Ln mm Největší délka při statickém zatížení sn 55,07 mm Největší dráha pružiny při statickém zatížení Fn 181,5 N Maximální síla při statickém zatížení n Stück Anzahl der federnden Windungen nt Kus Počet vinutí Lh 6,5 mm Vzdálenost vnitřní hrany oka od tělesa pružiny R 3,011 N/mm Tuhost pružiny F0 15,7 N Vnitřní předpínací síla Fntol 16,04 N (+/-) Tolerance při statické maximální síle L0tol 2 mm (+/-) Tolerance nenapnuté délky Detol 0,25 mm (+/-) Tolerance vnějšího průměru vinutí Oesttol 36 Stupně Tolerance polohy oka Gew 37,6544 g Hmotnost výrobku PG #ZL - Cenová skupina pro tento výrobek Technický výkres Prodlužovací pružina Datový list Prodlužovací pružina RZ-147AI Nerezová ocel Ø 2 x 12 x 108 mm / 180° Datový list stáhnout soubor pdf Charakteristika kovové pružiny Prodlužovací pružina RZ-147AI Nerezová ocel Ø 2 x 12 x 108 mm / 180° Charakteristika kovové pružiny stáhnout soubor pdf CAD data Prodlužovací pružina RZ-147AI Nerezová ocel Ø 2 x 12 x 108 mm / 180° CAD modely stažení: step, stl, iges ... síla-dráha-výpočet Prodlužovací pružina RZ-147AI Nerezová ocel Ø 2 x 12 x 108 mm / 180° síla-dráha-výpočet Prodlužovací pružina RZ-147AI Formulář dotazu Prodlužovací pružina RZ-147AI Nerezová ocel Ø 2 x 12 x 108 mm / 180° Formulář dotazu Prodlužovací pružina RZ-147AI Číslo celního sazebníku: 73202085; Prodlužovací pružina RZ-147AI Země původu: DE, German; Prodlužovací pružina RZ-147AI Obrázek produktu - Tažné pružiny RZ-147AI QR-Code: Prodlužovací pružina RZ-147AI
