Prodlužovací pružina RZ-147UX Nerezová ocel Ø 2,2 x 11 x 145 mm / 270°

Name: RZ-147UX - Tažné pružiny
SKU: RZ-147UX
Availability: InStock

Cenová stupnice - Prodlužovací pružina RZ-147UX

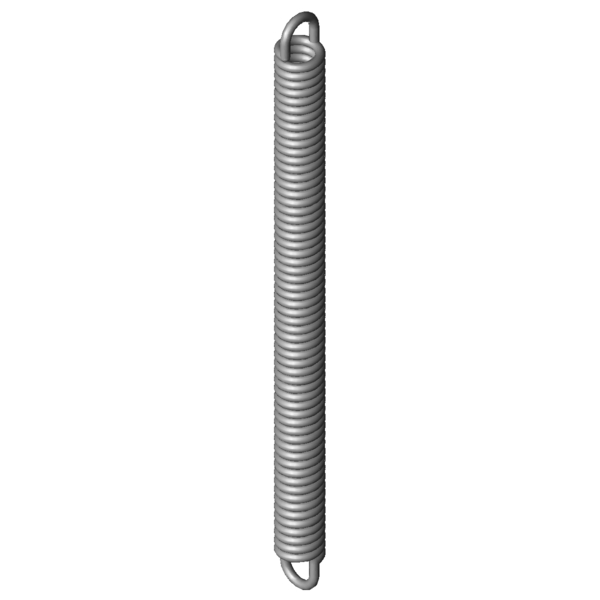

Obrázek produktu Prodlužovací pružina RZ-147UX

Množství:Množství: Přidat do nákupního košíku

Značka	Hodnota	Jednotka	Popis
Materiálu	1.4310	-	Druh materiálu
Oefo	1/1 deutsche	-	Tvar oka
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1		mm	Dráha předepjaté pružiny
F2		N	Síla zatížené pružiny
L2		mm	Délka zatížené pružiny (mezi vnitřními hranami ok)
s2		mm	Dráha zatížené pružiny
Poloha oka	270	°	Poloha oka (úhel zkroucení mezi oběma oky)
d	2,2	mm	Prumer drátu
D		mm	Střední průměr vinutí
De	11	mm	Vnější průměr vinutí
Dh	14,7	mm	Nejmenší průměr dutinky
L0	145	mm	Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk	133,65	mm	Délka nezatíženého tělesa pružiny s předepnutím
Ln	190,07	mm	Největší délka při statickém zatížení
sn	45,07	mm	Největší dráha pružiny při statickém zatížení
Fn	251,8	N	Maximální síla při statickém zatížení
n		Stück	Anzahl der federnden Windungen
nt		Kus	Počet vinutí
Lh	5,67	mm	Vzdálenost vnitřní hrany oka od tělesa pružiny
R	5,034	N/mm	Tuhost pružiny
F0	25	N	Vnitřní předpínací síla
Fntol	28,33	N	(+/-) Tolerance při statické maximální síle
L0tol	2	mm	(+/-) Tolerance nenapnuté délky
Detol	0,35	mm	(+/-) Tolerance vnějšího průměru vinutí
Oesttol	40	Stupně	Tolerance polohy oka
Gew	51,1048	g	Hmotnost výrobku
PG	#ZN	-	Cenová skupina pro tento výrobek

Technický výkres Prodlužovací pružina

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
RZ-147UX	1.4310	2,2	11	145	251,8	190,07	45,07	5,034	100,0 \| 100,0 \| 100,0 \| 100,0
Z-147UX	EN 10270-1	2,2	11	145	301,2	191,03	46,03	5,861	92,0 \| 100,0 \| 90,8 \| 85,4

Počet podobných kovových pružin: 2

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
RZ-127CX	11,6	117	0,9	1.4310	102,6	222,36	105,36	47,3 \| 82,7 \| 41,8 \| 17,4
RZ-127BX	11,6	104	1,029	1.4310	102,6	196,14	92,14	48,2 \| 79,8 \| 44,8 \| 19,9
RZ-144CX	14,5	142	1,161	1.4310	153	262,41	120,41	53,4 \| 88,2 \| 49,1 \| 22,7
RZ-130EX	9,6	136	1,441	1.4310	121,7	213,92	77,92	55,2 \| 84,6 \| 53,1 \| 28,0
RZ-130PX	12	123	1,449	1.4310	137	210,01	87,01	55,8 \| 86,1 \| 53,1 \| 28,2
RZ-130DX	9,6	123	1,606	1.4310	121,7	192,9	69,9	56,4 \| 81,6 \| 56,4 \| 31,2
RZ-147EX	12	170	1,801	1.4310	181,5	262,08	92,08	61,7 \| 89,3 \| 60,5 \| 35,3
RZ-130CX	9,6	111	1,814	1.4310	121,7	172,89	61,89	58,2 \| 78,9 \| 60,6 \| 35,2
RZ-147DX	12	154,8	2,007	1.4310	181,5	237,4	82,6	64,9 \| 92,1 \| 63,3 \| 39,3
RZ-147CX	12	138	2,267	1.4310	181,5	211,13	73,13	68,0 \| 92,6 \| 66,9 \| 44,4
RZ-147B-01X	12	126	2,511	1.4310	181,5	192,02	66,02	69,7 \| 89,8 \| 70,2 \| 49,2
RZ-147BX	12	122	2,605	1.4310	181,5	185,65	63,65	70,5 \| 88,9 \| 71,4 \| 51,0
RZ-147AX	12	108	2,995	1.4310	181,5	163,36	55,36	73,7 \| 85,7 \| 76,7 \| 58,7
RZ-130UX	9	118	4,119	1.4310	175,9	155,21	37,21	80,8 \| 81,7 \| 76,2 \| 84,6
RZ-147UX	11	145	5,034	1.4310	251,8	190,07	45,07	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-147TX	11	101	7,567	1.4310	251,8	130,98	29,98	79,9 \| 89,9 \| 83,3 \| 66,5

Počet podobných kovových pružin: 15
