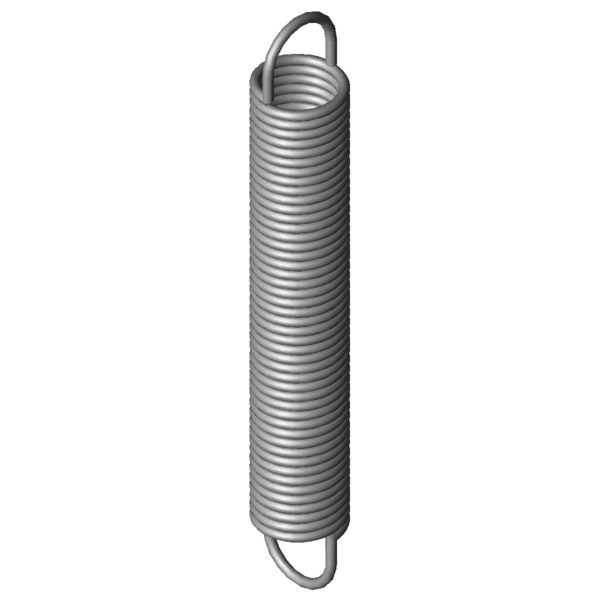

Domov » Výrobek » Tažné pružiny » rz-171ax Adresa URL teilen Adresa URL byla úspěšně zkopírována do schránky! Přehled Položka byla přidána do vašeho nákupního košíku. Prodlužovací pružina RZ-171AX Nerezová ocel Ø 3,2 x 28,2 x 188 mm / 270° Cenová stupnice - Prodlužovací pružina RZ-171AX Množství Jedn. cena [EUR] 1 8,4900 EUR 2 5,3500 EUR 3 4,3300 EUR 7 3,7000 EUR 17 3,7000 EUR 37 3,7000 EUR 75 3,7000 EUR 125 3,7000 EUR 175 3,7000 EUR 250 3,7000 EUR 350 3,7000 EUR 450 3,7000 EUR Prodlužovací pružina Nakoupit Obrázek produktu Prodlužovací pružina RZ-171AX Množství:Množství: Přidat do nákupního košíku Technické údaje - Prodlužovací pružina RZ-171AX Značka Hodnota Jednotka Popis Materiálu 1.4310 - Druh materiálu Oefo 1/1 deutsche - Tvar oka F1 N Síla předepjaté pružiny L1 mm Délka předepnuté pružiny (mezi vnitřními hranami ok) s1 mm Dráha předepjaté pružiny F2 N Síla zatížené pružiny L2 mm Délka zatížené pružiny (mezi vnitřními hranami ok) s2 mm Dráha zatížené pružiny Poloha oka 270 ° Poloha oka (úhel zkroucení mezi oběma oky) d 3,2 mm Prumer drátu D mm Střední průměr vinutí De 28,2 mm Vnější průměr vinutí Dh 33,4 mm Nejmenší průměr dutinky L0 188 mm Délka nezatížené pružiny (mezi vnitřními hranami ok) Lk 152,8 mm Délka nezatíženého tělesa pružiny s předepnutím Ln mm Největší délka při statickém zatížení sn 221,9 mm Největší dráha pružiny při statickém zatížení Fn 297,5 N Maximální síla při statickém zatížení n Stück Anzahl der federnden Windungen nt Kus Počet vinutí Lh 17,6 mm Vzdálenost vnitřní hrany oka od tělesa pružiny R 1,256 N/mm Tuhost pružiny F0 18,8 N Vnitřní předpínací síla Fntol 17,09 N (+/-) Tolerance při statické maximální síle L0tol 2,5 mm (+/-) Tolerance nenapnuté délky Detol 0,35 mm (+/-) Tolerance vnějšího průměru vinutí Oesttol 39 Stupně Tolerance polohy oka Gew 242,2367 g Hmotnost výrobku PG ###ZW - Cenová skupina pro tento výrobek Technický výkres Prodlužovací pružina Datový list Prodlužovací pružina RZ-171AX Nerezová ocel Ø 3,2 x 28,2 x 188 mm / 270° Datový list stáhnout soubor pdf Charakteristika kovové pružiny Prodlužovací pružina RZ-171AX Nerezová ocel Ø 3,2 x 28,2 x 188 mm / 270° Charakteristika kovové pružiny stáhnout soubor pdf CAD data Prodlužovací pružina RZ-171AX Nerezová ocel Ø 3,2 x 28,2 x 188 mm / 270° CAD modely stažení: step, stl, iges ... síla-dráha-výpočet Prodlužovací pružina RZ-171AX Nerezová ocel Ø 3,2 x 28,2 x 188 mm / 270° síla-dráha-výpočet Prodlužovací pružina RZ-171AX Formulář dotazu Prodlužovací pružina RZ-171AX Nerezová ocel Ø 3,2 x 28,2 x 188 mm / 270° Formulář dotazu Prodlužovací pružina RZ-171AX Číslo celního sazebníku: 73202085; Prodlužovací pružina RZ-171AX Země původu: DE, German; Prodlužovací pružina RZ-171AX Obrázek produktu - Tažné pružiny RZ-171AX QR-Code: Prodlužovací pružina RZ-171AX
