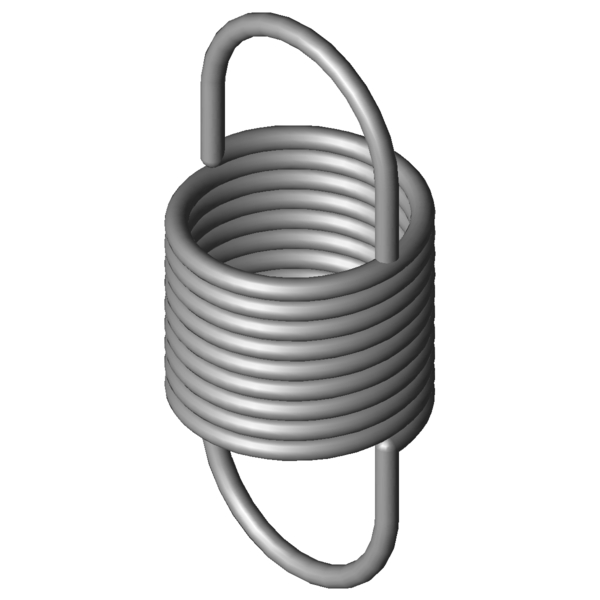

Domov » Výrobek » Tažné pružiny » rz-177fi Adresa URL teilen Adresa URL byla úspěšně zkopírována do schránky! Přehled Položka byla přidána do vašeho nákupního košíku. Prodlužovací pružina RZ-177FI Nerezová ocel Ø 3,6 x 40 x 92,1 mm / 180° Cenová stupnice - Prodlužovací pružina RZ-177FI Množství Jedn. cena [EUR] 1 13,1800 EUR 2 10,5000 EUR 3 6,0600 EUR 7 3,9100 EUR 17 3,9100 EUR 37 3,9100 EUR 75 3,9100 EUR 125 3,9100 EUR 175 3,9100 EUR 250 3,9100 EUR 350 3,9100 EUR Prodlužovací pružina Nakoupit Obrázek produktu Prodlužovací pružina RZ-177FI Množství:Množství: Přidat do nákupního košíku Technické údaje - Prodlužovací pružina RZ-177FI Značka Hodnota Jednotka Popis Materiálu 1.4310 - Druh materiálu Oefo 1/1 deutsche - Tvar oka F1 N Síla předepjaté pružiny L1 mm Délka předepnuté pružiny (mezi vnitřními hranami ok) s1 mm Dráha předepjaté pružiny F2 N Síla zatížené pružiny L2 mm Délka zatížené pružiny (mezi vnitřními hranami ok) s2 mm Dráha zatížené pružiny Poloha oka 180 ° Poloha oka (úhel zkroucení mezi oběma oky) d 3,6 mm Prumer drátu D mm Střední průměr vinutí De 40 mm Vnější průměr vinutí Dh 46 mm Nejmenší průměr dutinky L0 92,1 mm Délka nezatížené pružiny (mezi vnitřními hranami ok) Lk 37,8 mm Délka nezatíženého tělesa pružiny s předepnutím Ln mm Největší délka při statickém zatížení sn 88,06 mm Největší dráha pružiny při statickém zatížení Fn 298 N Maximální síla při statickém zatížení n Stück Anzahl der federnden Windungen nt Kus Počet vinutí Lh 27,15 mm Vzdálenost vnitřní hrany oka od tělesa pružiny R 3,208 N/mm Tuhost pružiny F0 15,6 N Vnitřní předpínací síla Fntol 22,82 N (+/-) Tolerance při statické maximální síle L0tol 1,8 mm (+/-) Tolerance nenapnuté délky Detol 0,6 mm (+/-) Tolerance vnějšího průměru vinutí Oesttol 20 Stupně Tolerance polohy oka Gew 103,5422 g Hmotnost výrobku PG ###AE - Cenová skupina pro tento výrobek Technický výkres Prodlužovací pružina Datový list Prodlužovací pružina RZ-177FI Nerezová ocel Ø 3,6 x 40 x 92,1 mm / 180° Datový list stáhnout soubor pdf Charakteristika kovové pružiny Prodlužovací pružina RZ-177FI Nerezová ocel Ø 3,6 x 40 x 92,1 mm / 180° Charakteristika kovové pružiny stáhnout soubor pdf CAD data Prodlužovací pružina RZ-177FI Nerezová ocel Ø 3,6 x 40 x 92,1 mm / 180° CAD modely stažení: step, stl, iges ... síla-dráha-výpočet Prodlužovací pružina RZ-177FI Nerezová ocel Ø 3,6 x 40 x 92,1 mm / 180° síla-dráha-výpočet Prodlužovací pružina RZ-177FI Formulář dotazu Prodlužovací pružina RZ-177FI Nerezová ocel Ø 3,6 x 40 x 92,1 mm / 180° Formulář dotazu Prodlužovací pružina RZ-177FI Číslo celního sazebníku: 73202085; Prodlužovací pružina RZ-177FI Země původu: DE, German; Prodlužovací pružina RZ-177FI Obrázek produktu - Tažné pružiny RZ-177FI QR-Code: Prodlužovací pružina RZ-177FI
