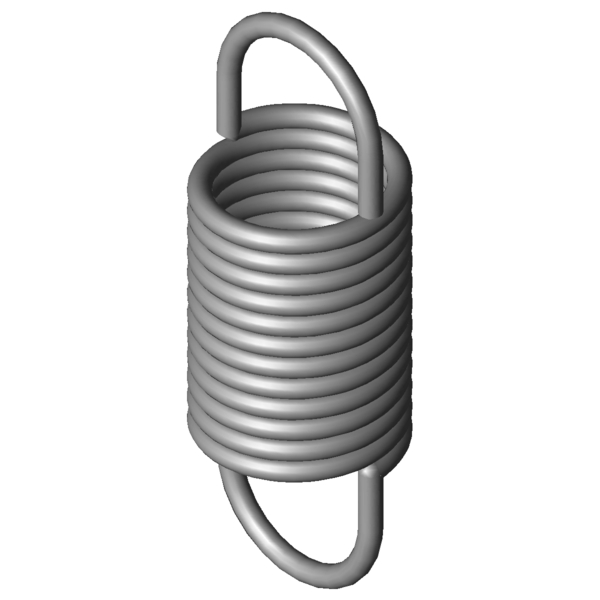

Domov » Výrobek » Tažné pružiny » rz-177k-10i Adresa URL teilen Adresa URL byla úspěšně zkopírována do schránky! Přehled Položka byla přidána do vašeho nákupního košíku. Prodlužovací pružina RZ-177K-10I Nerezová ocel Ø 3,6 x 32 x 89 mm / 180° Cenová stupnice - Prodlužovací pružina RZ-177K-10I Množství Jedn. cena [EUR] 1 13,1800 EUR 2 10,5000 EUR 3 6,0600 EUR 7 3,9100 EUR 17 3,9100 EUR 37 3,9100 EUR 75 3,9100 EUR 125 3,9100 EUR 175 3,9100 EUR 250 3,9100 EUR 350 3,9100 EUR Prodlužovací pružina Nakoupit Obrázek produktu Prodlužovací pružina RZ-177K-10I Množství:Množství: Přidat do nákupního košíku Technické údaje - Prodlužovací pružina RZ-177K-10I Značka Hodnota Jednotka Popis Materiálu 1.4310 - Druh materiálu Oefo 1/1 deutsche - Tvar oka F1 N Síla předepjaté pružiny L1 mm Délka předepnuté pružiny (mezi vnitřními hranami ok) s1 mm Dráha předepjaté pružiny F2 N Síla zatížené pružiny L2 mm Délka zatížené pružiny (mezi vnitřními hranami ok) s2 mm Dráha zatížené pružiny Poloha oka 180 ° Poloha oka (úhel zkroucení mezi oběma oky) d 3,6 mm Prumer drátu D mm Střední průměr vinutí De 32 mm Vnější průměr vinutí Dh 37,8 mm Nejmenší průměr dutinky L0 89 mm Délka nezatížené pružiny (mezi vnitřními hranami ok) Lk 48,6 mm Délka nezatíženého tělesa pružiny s předepnutím Ln mm Největší délka při statickém zatížení sn 66,3 mm Největší dráha pružiny při statickém zatížení Fn 368,5 N Maximální síla při statickém zatížení n Stück Anzahl der federnden Windungen nt Kus Počet vinutí Lh 20,2 mm Vzdálenost vnitřní hrany oka od tělesa pružiny R 5,133 N/mm Tuhost pružiny F0 28,2 N Vnitřní předpínací síla Fntol 23,8 N (+/-) Tolerance při statické maximální síle L0tol 1,5 mm (+/-) Tolerance nenapnuté délky Detol 0,4 mm (+/-) Tolerance vnějšího průměru vinutí Oesttol 20 Stupně Tolerance polohy oka Gew 102,3285 g Hmotnost výrobku PG ###AE - Cenová skupina pro tento výrobek Technický výkres Prodlužovací pružina Datový list Prodlužovací pružina RZ-177K-10I Nerezová ocel Ø 3,6 x 32 x 89 mm / 180° Datový list stáhnout soubor pdf Charakteristika kovové pružiny Prodlužovací pružina RZ-177K-10I Nerezová ocel Ø 3,6 x 32 x 89 mm / 180° Charakteristika kovové pružiny stáhnout soubor pdf CAD data Prodlužovací pružina RZ-177K-10I Nerezová ocel Ø 3,6 x 32 x 89 mm / 180° CAD modely stažení: step, stl, iges ... síla-dráha-výpočet Prodlužovací pružina RZ-177K-10I Nerezová ocel Ø 3,6 x 32 x 89 mm / 180° síla-dráha-výpočet Prodlužovací pružina RZ-177K-10I Formulář dotazu Prodlužovací pružina RZ-177K-10I Nerezová ocel Ø 3,6 x 32 x 89 mm / 180° Formulář dotazu Prodlužovací pružina RZ-177K-10I Číslo celního sazebníku: 73202085; Prodlužovací pružina RZ-177K-10I Země původu: DE, German; Prodlužovací pružina RZ-177K-10I Obrázek produktu - Tažné pružiny RZ-177K-10I QR-Code: Prodlužovací pružina RZ-177K-10I
