Prodlužovací pružina RZ-177PI Nerezová ocel Ø 3,6 x 25 x 248 mm / 180°

Cenová stupnice - Prodlužovací pružina RZ-177PI

Množství	Jedn. cena [EUR]
1	13,8800 EUR
2	11,0500 EUR
3	6,5900 EUR
7	4,6100 EUR
17	4,6100 EUR
37	4,6100 EUR
75	4,6100 EUR
125	4,6100 EUR
175	4,6100 EUR
250	4,6100 EUR
350	4,6100 EUR

Prodlužovací pružina Nakoupit

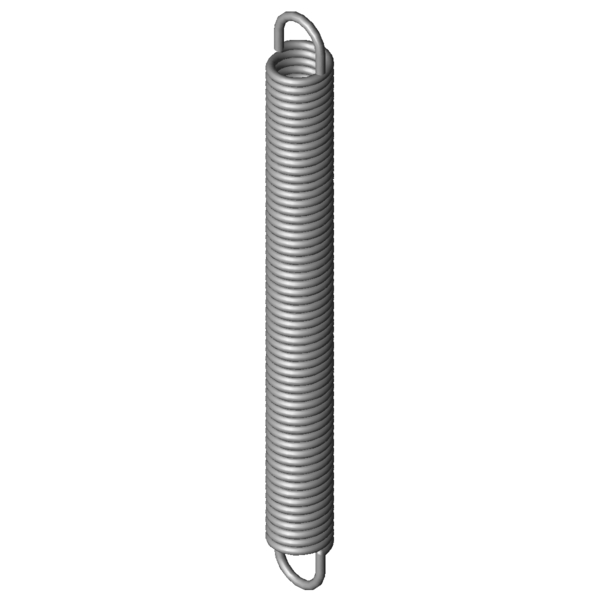

Obrázek produktu Prodlužovací pružina RZ-177PI

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Prodlužovací pružina RZ-177PI

Značka	Hodnota	Jednotka	Popis
Materiálu	1.4310	-	Druh materiálu
Oefo	1/1 deutsche	-	Tvar oka
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1		mm	Dráha předepjaté pružiny
F2		N	Síla zatížené pružiny
L2		mm	Délka zatížené pružiny (mezi vnitřními hranami ok)
s2		mm	Dráha zatížené pružiny
Poloha oka	180	°	Poloha oka (úhel zkroucení mezi oběma oky)
d	3,6	mm	Prumer drátu
D		mm	Střední průměr vinutí
De	25	mm	Vnější průměr vinutí
Dh	30,8	mm	Nejmenší průměr dutinky
L0	248	mm	Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk	217,8	mm	Délka nezatíženého tělesa pružiny s předepnutím
Ln	420,19	mm	Největší délka při statickém zatížení
sn	172,19	mm	Největší dráha pružiny při statickém zatížení
Fn	463,3	N	Maximální síla při statickém zatížení
n		Stück	Anzahl der federnden Windungen
nt		Kus	Počet vinutí
Lh	15,1	mm	Vzdálenost vnitřní hrany oka od tělesa pružiny
R	2,52	N/mm	Tuhost pružiny
F0	29,4	N	Vnitřní předpínací síla
Fntol	31,27	N	(+/-) Tolerance při statické maximální síle
L0tol	2,5	mm	(+/-) Tolerance nenapnuté délky
Detol	0,35	mm	(+/-) Tolerance vnějšího průměru vinutí
Oesttol	42	Stupně	Tolerance polohy oka
Gew	331,4234	g	Hmotnost výrobku
PG	###AH	-	Cenová skupina pro tento výrobek

Technický výkres Prodlužovací pružina

Datový list Prodlužovací pružina RZ-177PI Nerezová ocel Ø 3,6 x 25 x 248 mm / 180°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Prodlužovací pružina RZ-177PI Nerezová ocel Ø 3,6 x 25 x 248 mm / 180°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Prodlužovací pružina RZ-177PI Nerezová ocel Ø 3,6 x 25 x 248 mm / 180°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Prodlužovací pružina RZ-177PI Nerezová ocel Ø 3,6 x 25 x 248 mm / 180°

síla-dráha-výpočet Prodlužovací pružina RZ-177PI

Formulář dotazu Prodlužovací pružina RZ-177PI Nerezová ocel Ø 3,6 x 25 x 248 mm / 180°

Formulář dotazu Prodlužovací pružina RZ-177PI

Podobné tažné pružiny pro Prodlužovací pružina RZ-177PI Nerezová ocel Ø 3,6 x 25 x 248 mm / 180°

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tažné pružiny z jiného materiálu

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
RZ-177PI	1.4310	3,6	25	248	463,3	420,19	172,19	2,52	100,0 \| 100,0 \| 100,0 \| 100,0
Z-177PI	EN 10270-1	3,6	25	248	555,1	424,65	176,65	2,934	92,0 \| 100,0 \| 90,5 \| 85,6

Počet podobných kovových pružin: 2

Podobné tažné pružiny s jinou konfigurací nosnosti

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
RZ-171EI	28,2	287	0,758	1.4310	297,5	654,86	367,86	57,9 \| 88,0 \| 55,5 \| 30,1
RZ-162K-03I	25	199	0,84	1.4310	229,9	452,08	253,08	59,5 \| 86,0 \| 58,8 \| 33,8
RZ-171DI	28,2	262	0,845	1.4310	297,5	591,88	329,88	60,8 \| 90,7 \| 58,2 \| 33,5
RZ-171CI	28,2	236	0,955	1.4310	297,5	527,99	291,99	63,5 \| 90,9 \| 61,6 \| 37,9
RZ-162K-02I	25	171	1,014	1.4310	229,9	380,82	209,82	62,9 \| 82,2 \| 65,8 \| 40,7
RZ-171BI	28,2	210	1,098	1.4310	297,5	463,94	253,94	65,7 \| 87,4 \| 66,0 \| 43,5
RZ-162U-36I	24	241	1,101	1.4310	287,9	482,52	241,52	67,7 \| 92,2 \| 66,7 \| 44,3
RZ-162U-35I	24	217	1,244	1.4310	287,9	430,72	213,72	70,1 \| 88,9 \| 71,4 \| 50,1
RZ-162U-34I	24	193	1,43	1.4310	287,9	378,92	185,92	73,5 \| 85,7 \| 77,4 \| 57,6
RZ-174EI	23,2	279	1,48	1.4310	356,7	503,63	224,63	75,3 \| 90,2 \| 76,8 \| 59,0
RZ-174DI	23,2	254	1,65	1.4310	356,7	455,44	201,44	80,1 \| 93,1 \| 81,2 \| 65,8
RZ-174CI	23,2	228	1,865	1.4310	356,7	406,25	178,25	84,1 \| 91,2 \| 86,8 \| 74,4
RZ-174BI	23,2	202	2,144	1.4310	356,7	357,07	155,07	85,6 \| 87,7 \| 83,5 \| 85,5
RZ-199I	29	285	2,331	1.4310	542,5	502,68	217,68	87,5 \| 87,7 \| 82,3 \| 92,6
RZ-177PI	25	248	2,52	1.4310	463,3	420,19	172,19	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-198I	29	253	2,68	1.4310	542,5	442,36	189,36	91,2 \| 91,4 \| 88,2 \| 93,9
RZ-197I	29	225	3,083	1.4310	542,5	389,58	164,58	87,0 \| 89,0 \| 90,5 \| 81,6
RZ-177DI	19,2	247	3,223	1.4310	422,9	366,94	119,94	81,7 \| 88,4 \| 80,5 \| 76,3
RZ-177OI	25	176	3,796	1.4310	463,3	290,31	114,31	80,0 \| 90,3 \| 83,2 \| 66,4
RZ-208I	24	309	4,029	1.4310	643,3	455,05	146,05	76,1 \| 88,8 \| 78,4 \| 61,1
RZ-207I	24	277	4,553	1.4310	643,3	406,23	129,23	73,1 \| 91,8 \| 73,5 \| 54,1
RZ-206I	24	245	5,234	1.4310	643,3	357,42	112,42	70,2 \| 94,9 \| 68,7 \| 47,0
RZ-205I	24	217	6,022	1.4310	643,3	314,71	97,71	65,5 \| 91,2 \| 64,4 \| 40,9
RZ-204I	24	193	6,914	1.4310	643,3	278,11	85,11	61,4 \| 87,9 \| 60,7 \| 35,6

Počet podobných kovových pružin: 23

Číslo celního sazebníku: 73202085; Prodlužovací pružina RZ-177PI

Země původu: DE, German; Prodlužovací pružina RZ-177PI
