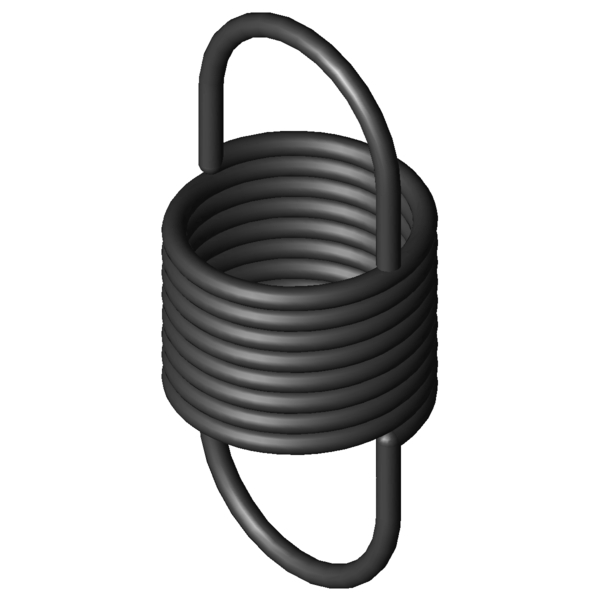

Domov » Výrobek » Tažné pružiny » z-027ci Adresa URL teilen Adresa URL byla úspěšně zkopírována do schránky! Přehled Položka byla přidána do vašeho nákupního košíku. Prodlužovací pružina Z-027CI Pružinová ocel Ø 0,4 x 4,4 x 9,9 mm / 180° Cenová stupnice - Prodlužovací pružina Z-027CI Množství Jedn. cena [EUR] 1 7,9200 EUR 2 5,1000 EUR 3 3,9200 EUR 7 2,6700 EUR 17 2,3400 EUR 37 2,0200 EUR 75 1,7400 EUR 125 1,4120 EUR 175 1,2970 EUR 250 1,0620 EUR 350 0,8366 EUR 450 0,7310 EUR Prodlužovací pružina Nakoupit Obrázek produktu Prodlužovací pružina Z-027CI Množství:Množství: Přidat do nákupního košíku Technické údaje - Prodlužovací pružina Z-027CI Značka Hodnota Jednotka Popis Materiálu EN 10270-1 - Druh materiálu Oefo 1/1 deutsche - Tvar oka F1 N Síla předepjaté pružiny L1 mm Délka předepnuté pružiny (mezi vnitřními hranami ok) s1 mm Dráha předepjaté pružiny F2 N Síla zatížené pružiny L2 mm Délka zatížené pružiny (mezi vnitřními hranami ok) s2 mm Dráha zatížené pružiny Poloha oka 180 ° Poloha oka (úhel zkroucení mezi oběma oky) d 0,4 mm Prumer drátu D mm Střední průměr vinutí De 4,4 mm Vnější průměr vinutí Dh 5,2 mm Nejmenší průměr dutinky L0 9,9 mm Délka nezatížené pružiny (mezi vnitřními hranami ok) Lk 3,8 mm Délka nezatíženého tělesa pružiny s předepnutím Ln mm Největší délka při statickém zatížení sn 12,6 mm Největší dráha pružiny při statickém zatížení Fn 6,381 N Maximální síla při statickém zatížení n Stück Anzahl der federnden Windungen nt Kus Počet vinutí Lh 3,05 mm Vzdálenost vnitřní hrany oka od tělesa pružiny R 0,479 N/mm Tuhost pružiny F0 0,341 N Vnitřní předpínací síla Fntol 0,43 N (+/-) Tolerance při statické maximální síle L0tol 0,6 mm (+/-) Tolerance nenapnuté délky Detol 0,2 mm (+/-) Tolerance vnějšího průměru vinutí Oesttol 17 Stupně Tolerance polohy oka Gew 0,128 g Hmotnost výrobku PG ZB - Cenová skupina pro tento výrobek Technický výkres Prodlužovací pružina Datový list Prodlužovací pružina Z-027CI Pružinová ocel Ø 0,4 x 4,4 x 9,9 mm / 180° Datový list stáhnout soubor pdf Charakteristika kovové pružiny Prodlužovací pružina Z-027CI Pružinová ocel Ø 0,4 x 4,4 x 9,9 mm / 180° Charakteristika kovové pružiny stáhnout soubor pdf CAD data Prodlužovací pružina Z-027CI Pružinová ocel Ø 0,4 x 4,4 x 9,9 mm / 180° CAD modely stažení: step, stl, iges ... síla-dráha-výpočet Prodlužovací pružina Z-027CI Pružinová ocel Ø 0,4 x 4,4 x 9,9 mm / 180° síla-dráha-výpočet Prodlužovací pružina Z-027CI Formulář dotazu Prodlužovací pružina Z-027CI Pružinová ocel Ø 0,4 x 4,4 x 9,9 mm / 180° Formulář dotazu Prodlužovací pružina Z-027CI Číslo celního sazebníku: 73202085; Prodlužovací pružina Z-027CI Země původu: DE, German; Prodlužovací pružina Z-027CI Obrázek produktu - Tažné pružiny Z-027CI QR-Code: Prodlužovací pružina Z-027CI
