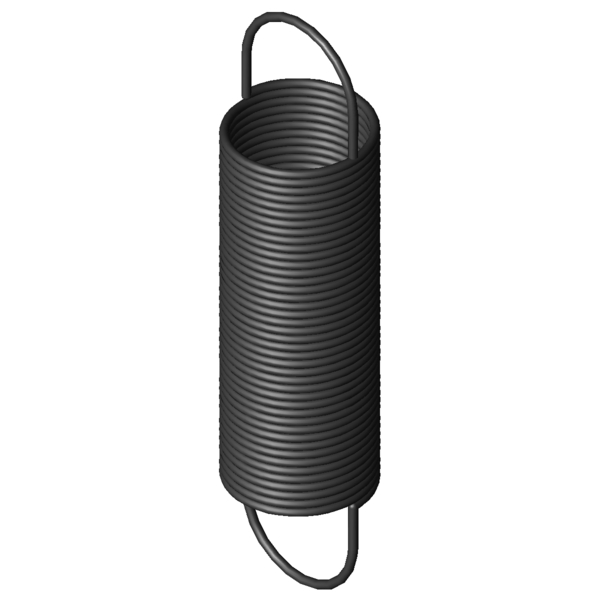

Domov » Výrobek » Tažné pružiny » z-036bci Adresa URL teilen Adresa URL byla úspěšně zkopírována do schránky! Přehled Položka byla přidána do vašeho nákupního košíku. Prodlužovací pružina Z-036BCI Pružinová ocel Ø 0,5 x 8 x 33,2 mm / 180° Cenová stupnice - Prodlužovací pružina Z-036BCI Množství Jedn. cena [EUR] 1 6,0900 EUR 2 3,8400 EUR 3 2,2300 EUR 7 1,8600 EUR 17 0,9400 EUR 37 0,5800 EUR 75 0,4000 EUR 125 0,3775 EUR 175 0,3713 EUR 250 0,3676 EUR 350 0,3582 EUR 450 0,3516 EUR Prodlužovací pružina Nakoupit Obrázek produktu Prodlužovací pružina Z-036BCI Množství:Množství: Přidat do nákupního košíku Technické údaje - Prodlužovací pružina Z-036BCI Značka Hodnota Jednotka Popis Materiálu EN 10270-1 - Druh materiálu Oefo 1/1 deutsche - Tvar oka F1 N Síla předepjaté pružiny L1 mm Délka předepnuté pružiny (mezi vnitřními hranami ok) s1 mm Dráha předepjaté pružiny F2 N Síla zatížené pružiny L2 mm Délka zatížené pružiny (mezi vnitřními hranami ok) s2 mm Dráha zatížené pružiny Poloha oka 180 ° Poloha oka (úhel zkroucení mezi oběma oky) d 0,5 mm Prumer drátu D mm Střední průměr vinutí De 8 mm Vnější průměr vinutí Dh 9,1 mm Nejmenší průměr dutinky L0 33,2 mm Délka nezatížené pružiny (mezi vnitřními hranami ok) Lk 21,75 mm Délka nezatíženého tělesa pružiny s předepnutím Ln mm Největší délka při statickém zatížení sn 181,22 mm Největší dráha pružiny při statickém zatížení Fn 6,721 N Maximální síla při statickém zatížení n Stück Anzahl der federnden Windungen nt Kus Počet vinutí Lh 5,72 mm Vzdálenost vnitřní hrany oka od tělesa pružiny R 0,036 N/mm Tuhost pružiny F0 0,281 N Vnitřní předpínací síla Fntol 0,45 N (+/-) Tolerance při statické maximální síle L0tol 0,9 mm (+/-) Tolerance nenapnuté délky Detol 0,35 mm (+/-) Tolerance vnějšího průměru vinutí Oesttol 56 Stupně Tolerance polohy oka Gew 1,617 g Hmotnost výrobku PG ZE - Cenová skupina pro tento výrobek Technický výkres Prodlužovací pružina Datový list Prodlužovací pružina Z-036BCI Pružinová ocel Ø 0,5 x 8 x 33,2 mm / 180° Datový list stáhnout soubor pdf Charakteristika kovové pružiny Prodlužovací pružina Z-036BCI Pružinová ocel Ø 0,5 x 8 x 33,2 mm / 180° Charakteristika kovové pružiny stáhnout soubor pdf CAD data Prodlužovací pružina Z-036BCI Pružinová ocel Ø 0,5 x 8 x 33,2 mm / 180° CAD modely stažení: step, stl, iges ... síla-dráha-výpočet Prodlužovací pružina Z-036BCI Pružinová ocel Ø 0,5 x 8 x 33,2 mm / 180° síla-dráha-výpočet Prodlužovací pružina Z-036BCI Formulář dotazu Prodlužovací pružina Z-036BCI Pružinová ocel Ø 0,5 x 8 x 33,2 mm / 180° Formulář dotazu Prodlužovací pružina Z-036BCI Číslo celního sazebníku: 73202085; Prodlužovací pružina Z-036BCI Země původu: DE, German; Prodlužovací pružina Z-036BCI Obrázek produktu - Tažné pružiny Z-036BCI QR-Code: Prodlužovací pružina Z-036BCI
