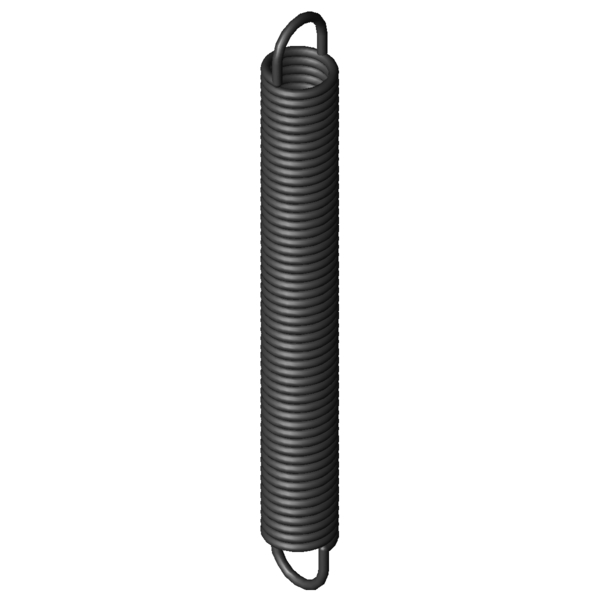

Domov » Výrobek » Tažné pružiny » z-048bx Adresa URL teilen Adresa URL byla úspěšně zkopírována do schránky! Přehled Položka byla přidána do vašeho nákupního košíku. Prodlužovací pružina Z-048BX Pružinová ocel Ø 0,5 x 3,7 x 31,8 mm / 270° Cenová stupnice - Prodlužovací pružina Z-048BX Množství Jedn. cena [EUR] 1 5,9800 EUR 2 3,7700 EUR 3 2,1900 EUR 7 1,8300 EUR 17 0,8300 EUR 37 0,5500 EUR 75 0,3300 EUR 125 0,3142 EUR 175 0,3080 EUR 250 0,3019 EUR 350 0,2956 EUR 450 0,2885 EUR Prodlužovací pružina Nakoupit Obrázek produktu Prodlužovací pružina Z-048BX Množství:Množství: Přidat do nákupního košíku Technické údaje - Prodlužovací pružina Z-048BX Značka Hodnota Jednotka Popis Materiálu EN 10270-1 - Druh materiálu Oefo 1/1 deutsche - Tvar oka F1 N Síla předepjaté pružiny L1 mm Délka předepnuté pružiny (mezi vnitřními hranami ok) s1 mm Dráha předepjaté pružiny F2 N Síla zatížené pružiny L2 mm Délka zatížené pružiny (mezi vnitřními hranami ok) s2 mm Dráha zatížené pružiny Poloha oka 270 ° Poloha oka (úhel zkroucení mezi oběma oky) d 0,5 mm Prumer drátu D mm Střední průměr vinutí De 3,7 mm Vnější průměr vinutí Dh 4,6 mm Nejmenší průměr dutinky L0 31,8 mm Délka nezatížené pružiny (mezi vnitřními hranami ok) Lk 27,38 mm Délka nezatíženého tělesa pružiny s předepnutím Ln mm Největší délka při statickém zatížení sn 35,73 mm Největší dráha pružiny při statickém zatížení Fn 14,02 N Maximální síla při statickém zatížení n Stück Anzahl der federnden Windungen nt Kus Počet vinutí Lh 2,21 mm Vzdálenost vnitřní hrany oka od tělesa pružiny R 0,362 N/mm Tuhost pružiny F0 1,111 N Vnitřní předpínací síla Fntol 0,95 N (+/-) Tolerance při statické maximální síle L0tol 0,8 mm (+/-) Tolerance nenapnuté délky Detol 0,15 mm (+/-) Tolerance vnějšího průměru vinutí Oesttol 41 Stupně Tolerance polohy oka Gew 0,8664 g Hmotnost výrobku PG ZD - Cenová skupina pro tento výrobek Technický výkres Prodlužovací pružina Datový list Prodlužovací pružina Z-048BX Pružinová ocel Ø 0,5 x 3,7 x 31,8 mm / 270° Datový list stáhnout soubor pdf Charakteristika kovové pružiny Prodlužovací pružina Z-048BX Pružinová ocel Ø 0,5 x 3,7 x 31,8 mm / 270° Charakteristika kovové pružiny stáhnout soubor pdf CAD data Prodlužovací pružina Z-048BX Pružinová ocel Ø 0,5 x 3,7 x 31,8 mm / 270° CAD modely stažení: step, stl, iges ... síla-dráha-výpočet Prodlužovací pružina Z-048BX Pružinová ocel Ø 0,5 x 3,7 x 31,8 mm / 270° síla-dráha-výpočet Prodlužovací pružina Z-048BX Formulář dotazu Prodlužovací pružina Z-048BX Pružinová ocel Ø 0,5 x 3,7 x 31,8 mm / 270° Formulář dotazu Prodlužovací pružina Z-048BX Číslo celního sazebníku: 73202085; Prodlužovací pružina Z-048BX Země původu: DE, German; Prodlužovací pružina Z-048BX Obrázek produktu - Tažné pružiny Z-048BX QR-Code: Prodlužovací pružina Z-048BX
