Prodlužovací pružina Z-059I Pružinová ocel Ø 0,63 x 5,6 x 23,3 mm / 180°

Cenová stupnice - Prodlužovací pružina Z-059I

Množství Jedn. cena [EUR]
1 5,9800 EUR
2 3,7700 EUR
3 2,1900 EUR
7 1,8300 EUR
17 0,8300 EUR
37 0,5500 EUR
75 0,3300 EUR
125 0,3142 EUR
175 0,3080 EUR
250 0,3019 EUR
350 0,2956 EUR
450 0,2885 EUR

Prodlužovací pružina Nakoupit

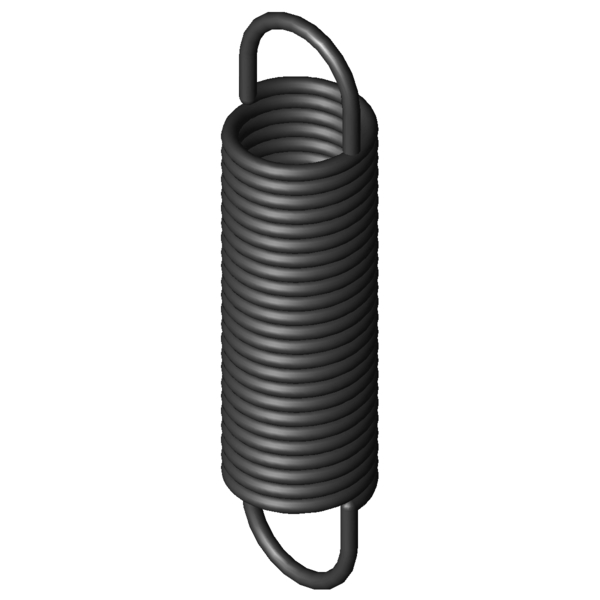

Obrázek produktu Prodlužovací pružina Z-059I
Obrázek produktu Prodlužovací pružina Z-059I
Množství: Přidat do nákupního košíku

Technické údaje - Prodlužovací pružina Z-059I

Značka Hodnota Jednotka Popis
Materiálu EN 10270-1 - Druh materiálu
Oefo 1/1 deutsche - Tvar oka
F1 N Síla předepjaté pružiny
L1 mm Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1 mm Dráha předepjaté pružiny
F2 N Síla zatížené pružiny
L2 mm Délka zatížené pružiny (mezi vnitřními hranami ok)
s2 mm Dráha zatížené pružiny
Poloha oka 180 ° Poloha oka (úhel zkroucení mezi oběma oky)
d 0,63 mm Prumer drátu
D mm Střední průměr vinutí
De 5,6 mm Vnější průměr vinutí
Dh 6,8 mm Nejmenší průměr dutinky
L0 23,3 mm Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk 16,07 mm Délka nezatíženého tělesa pružiny s předepnutím
Ln 55,03 mm Největší délka při statickém zatížení
sn 31,73 mm Největší dráha pružiny při statickém zatížení
Fn 18,3 N Maximální síla při statickém zatížení
n Stück Anzahl der federnden Windungen
nt Kus Počet vinutí
Lh 3,61 mm Vzdálenost vnitřní hrany oka od tělesa pružiny
R 0,534 N/mm Tuhost pružiny
F0 1,371 N Vnitřní předpínací síla
Fntol 1,18 N (+/-) Tolerance při statické maximální síle
L0tol 0,6 mm (+/-) Tolerance nenapnuté délky
Detol 0,2 mm (+/-) Tolerance vnějšího průměru vinutí
Oesttol 28 Stupně Tolerance polohy oka
Gew 1,014 g Hmotnost výrobku
PG ZD - Cenová skupina pro tento výrobek
Technický výkres Prodlužovací pružina
Technický výkres Prodlužovací pružina

Datový list Prodlužovací pružina Z-059I Pružinová ocel Ø 0,63 x 5,6 x 23,3 mm / 180°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Prodlužovací pružina Z-059I Pružinová ocel Ø 0,63 x 5,6 x 23,3 mm / 180°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Prodlužovací pružina Z-059I Pružinová ocel Ø 0,63 x 5,6 x 23,3 mm / 180°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Prodlužovací pružina Z-059I Pružinová ocel Ø 0,63 x 5,6 x 23,3 mm / 180°

síla-dráha-výpočet Prodlužovací pružina Z-059I

Formulář dotazu Prodlužovací pružina Z-059I Pružinová ocel Ø 0,63 x 5,6 x 23,3 mm / 180°

Formulář dotazu Prodlužovací pružina Z-059I

Podobné tažné pružiny pro Prodlužovací pružina Z-059I Pružinová ocel Ø 0,63 x 5,6 x 23,3 mm / 180°

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tažné pružiny z jiného materiálu

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku Materiál d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Podobnost in %: Celkově | Geometrie | Zatížení | Ztuhlost
Z-059I EN 10270-1 0,63 5,6 23,3 18,3 55,03 31,73 0,534 100,0 | 100,0 | 100,0 | 100,0
RZ-059I 1.4310 0,63 5,6 23,3 14,87 53,32 30,02 0,458 91,3 | 100,0 | 87,9 | 85,9
Počet podobných kovových pružin: 2

Podobné tažné pružiny s jinou konfigurací nosnosti

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost
číslo článku De (mm) L0 (mm) R (N/mm) Materiál Fn (N) Ln (mm) sn (mm) Podobnost in %
Celkově | Geometrie | Zatížení | Ztuhlost
Z-015LI 5,5 27,3 0,013 EN 10270-1 2,711 231,18 203,88 31,9 | 78,1 | 15,2 | 2,3
Z-015KI 5,5 20,9 0,019 EN 10270-1 2,711 156,25 135,35 34,1 | 79,6 | 19,1 | 3,5
Z-024QI 6 23,2 0,024 EN 10270-1 3,501 161,5 138,3 36,3 | 83,3 | 21,0 | 4,4
Z-018AI 4,32 23,5 0,031 EN 10270-1 3,431 127,79 104,29 35,3 | 75,7 | 24,6 | 5,7
Z-027I 5,4 23,7 0,053 EN 10270-1 5,231 117,3 93,6 42,3 | 86,1 | 31,2 | 9,7
Z-030I 4,4 22,1 0,103 EN 10270-1 6,381 80,63 58,53 47,5 | 79,0 | 44,5 | 18,9
Z-038I 6,8 22,2 0,104 EN 10270-1 7,871 94,14 71,94 49,4 | 85,7 | 43,6 | 19,0
Z-036QI 5 25 0,112 EN 10270-1 7,871 91,17 66,17 50,2 | 84,6 | 45,5 | 20,6
Z-042I 5,5 27,7 0,129 EN 10270-1 9,661 97,45 69,75 53,5 | 87,2 | 49,1 | 24,0
Z-042HI 5 25 0,197 EN 10270-1 10,58 74,82 49,82 61,6 | 87,3 | 60,8 | 36,8
Z-041I 5,5 20,2 0,208 EN 10270-1 9,651 63,46 43,26 63,3 | 88,1 | 63,0 | 38,7
Z-051HI 6 22,1 0,235 EN 10270-1 11,66 67,96 45,86 67,5 | 91,8 | 66,5 | 44,1
Z-057MI 6 24,8 0,406 EN 10270-1 17,15 63,7 38,9 86,6 | 95,8 | 87,6 | 76,4
Z-057E-01I 6,3 21 0,451 EN 10270-1 16,37 54,64 33,64 89,8 | 93,0 | 91,9 | 84,4
Z-059I 5,6 23,3 0,534 EN 10270-1 18,3 55,03 31,73 100,0 | 100,0 | 100,0 | 100,0
Z-057LI 6 19,8 0,592 EN 10270-1 17,15 46,5 26,7 90,5 | 92,8 | 88,9 | 89,8
Z-060E-02I 5 25 0,675 EN 10270-1 20,35 52,83 27,83 87,3 | 94,2 | 88,8 | 78,9
Z-060E-01I 5 20 0,938 EN 10270-1 20,35 40,02 20,02 75,0 | 91,7 | 76,5 | 56,7
Z-062I 4,6 21,7 1,047 EN 10270-1 21,98 41 19,3 71,5 | 91,8 | 72,0 | 50,6
Z-066SI 5 24 1,256 EN 10270-1 27,3 43,54 19,54 65,9 | 92,1 | 64,3 | 41,3
Z-077I 5,8 28,3 1,309 EN 10270-1 34,46 52,16 23,86 63,3 | 85,9 | 64,2 | 39,9
Z-075KI 6 25 1,38 EN 10270-1 33,4 46,94 21,94 62,8 | 88,4 | 62,0 | 37,9
Z-075K-01I 6 18,8 2,198 EN 10270-1 33,4 32,58 13,78 52,4 | 84,3 | 49,1 | 23,8
Z-080I 4,8 25,9 2,661 EN 10270-1 40,84 39,88 13,98 49,7 | 84,8 | 44,4 | 19,7
Z-076I 5,8 17,9 2,671 EN 10270-1 34,46 29,6 11,7 49,5 | 84,0 | 45,0 | 19,6
Z-081MI 6,3 22,5 2,739 EN 10270-1 44,12 37,07 14,57 49,3 | 85,2 | 43,7 | 19,0
Z-098I 6 19,4 7,087 EN 10270-1 61,21 27,29 7,89 38,2 | 79,9 | 27,4 | 7,4
Z-100RI 5,5 24 11,297 EN 10270-1 85,36 30,77 6,77 36,7 | 84,2 | 21,4 | 4,6
Z-100QI 5,5 17,4 18,431 EN 10270-1 85,36 21,55 4,15 32,3 | 76,7 | 17,3 | 2,8
Z-115E-02I 5,5 24,8 22,345 EN 10270-1 119,4 29,64 4,84 32,8 | 80,9 | 15,3 | 2,3
Počet podobných kovových pružin: 29

Číslo celního sazebníku: 73202085; Prodlužovací pružina Z-059I

Země původu: DE, German; Prodlužovací pružina Z-059I
