Prodlužovací pružina Z-147K-20X Pružinová ocel Ø 2,2 x 20 x 51,5 mm / 270°

Cenová stupnice - Prodlužovací pružina Z-147K-20X

Množství Jedn. cena [EUR]
1 6,4000 EUR
2 4,0300 EUR
3 2,8200 EUR
7 2,3500 EUR
17 1,1600 EUR
37 0,8500 EUR
75 0,6900 EUR
125 0,6900 EUR
175 0,6900 EUR
250 0,6900 EUR
350 0,6900 EUR
450 0,6900 EUR

Prodlužovací pružina Nakoupit

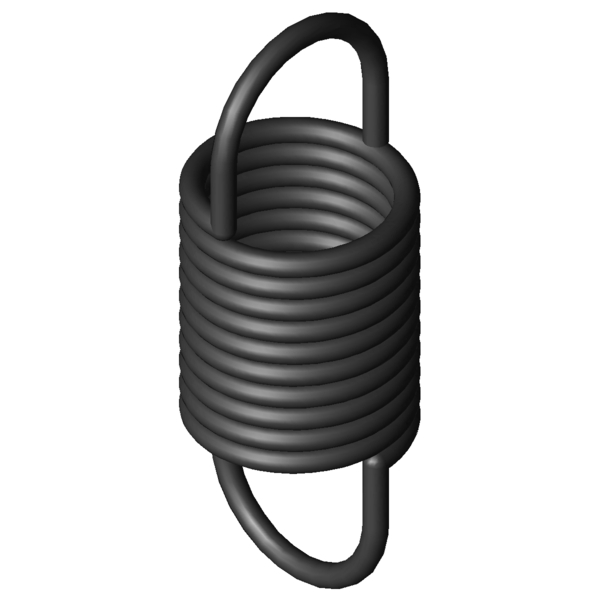

Obrázek produktu Prodlužovací pružina Z-147K-20X
Obrázek produktu Prodlužovací pružina Z-147K-20X
Množství: Přidat do nákupního košíku

Technické údaje - Prodlužovací pružina Z-147K-20X

Značka Hodnota Jednotka Popis
Materiálu EN 10270-1 - Druh materiálu
Oefo 1/1 deutsche - Tvar oka
F1 N Síla předepjaté pružiny
L1 mm Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1 mm Dráha předepjaté pružiny
F2 N Síla zatížené pružiny
L2 mm Délka zatížené pružiny (mezi vnitřními hranami ok)
s2 mm Dráha zatížené pružiny
Poloha oka 270 ° Poloha oka (úhel zkroucení mezi oběma oky)
d 2,2 mm Prumer drátu
D mm Střední průměr vinutí
De 20 mm Vnější průměr vinutí
Dh 23,8 mm Nejmenší průměr dutinky
L0 51,5 mm Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk 25,85 mm Délka nezatíženého tělesa pružiny s předepnutím
Ln 92,5 mm Největší délka při statickém zatížení
sn 41 mm Největší dráha pružiny při statickém zatížení
Fn 176,1 N Maximální síla při statickém zatížení
n Stück Anzahl der federnden Windungen
nt Kus Počet vinutí
Lh 12,83 mm Vzdálenost vnitřní hrany oka od tělesa pružiny
R 3,936 N/mm Tuhost pružiny
F0 14,71 N Vnitřní předpínací síla
Fntol 10 N (+/-) Tolerance při statické maximální síle
L0tol 1,3 mm (+/-) Tolerance nenapnuté délky
Detol 0,45 mm (+/-) Tolerance vnějšího průměru vinutí
Oesttol 17 Stupně Tolerance polohy oka
Gew 21,01 g Hmotnost výrobku
PG #ZJ - Cenová skupina pro tento výrobek
Technický výkres Prodlužovací pružina
Technický výkres Prodlužovací pružina

Datový list Prodlužovací pružina Z-147K-20X Pružinová ocel Ø 2,2 x 20 x 51,5 mm / 270°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Prodlužovací pružina Z-147K-20X Pružinová ocel Ø 2,2 x 20 x 51,5 mm / 270°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Prodlužovací pružina Z-147K-20X Pružinová ocel Ø 2,2 x 20 x 51,5 mm / 270°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Prodlužovací pružina Z-147K-20X Pružinová ocel Ø 2,2 x 20 x 51,5 mm / 270°

síla-dráha-výpočet Prodlužovací pružina Z-147K-20X

Formulář dotazu Prodlužovací pružina Z-147K-20X Pružinová ocel Ø 2,2 x 20 x 51,5 mm / 270°

Formulář dotazu Prodlužovací pružina Z-147K-20X

Podobné tažné pružiny pro Prodlužovací pružina Z-147K-20X Pružinová ocel Ø 2,2 x 20 x 51,5 mm / 270°

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tažné pružiny z jiného materiálu

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku Materiál d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Podobnost in %: Celkově | Geometrie | Zatížení | Ztuhlost
Z-147K-20X EN 10270-1 2,2 20 51,5 176,1 92,5 41 3,936 100,0 | 100,0 | 100,0 | 100,0
RZ-147K-20X 1.4310 2,2 20 51,5 147,2 91,6 40,1 3,381 92,1 | 100,0 | 90,7 | 85,5
Počet podobných kovových pružin: 2

Podobné tažné pružiny s jinou konfigurací nosnosti

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost
číslo článku De (mm) L0 (mm) R (N/mm) Materiál Fn (N) Ln (mm) sn (mm) Podobnost in %
Celkově | Geometrie | Zatížení | Ztuhlost
Z-115F-10X 20 44 0,624 EN 10270-1 49,5 119,67 75,67 46,5 | 83,0 | 41,1 | 15,2
Z-115JX 15 55,9 0,624 EN 10270-1 66,08 152,37 96,47 44,3 | 76,9 | 40,0 | 15,9
Z-116X 21,6 50,2 0,71 EN 10270-1 67,4 139,48 89,28 49,1 | 87,6 | 42,1 | 17,6
Z-130E-10X 24 53,5 1,003 EN 10270-1 84,2 133,6 80,1 53,7 | 87,1 | 49,5 | 24,5
Z-130GX 20 56,8 1,126 EN 10270-1 100,9 140,31 83,51 57,4 | 90,8 | 53,2 | 28,1
Z-119X 17,6 43,8 1,387 EN 10270-1 82,12 98,52 54,72 59,2 | 81,9 | 60,8 | 34,9
Z-134X 22 54,8 1,734 EN 10270-1 123,3 120,81 66,01 67,2 | 91,9 | 66,1 | 43,5
Z-137X 18,6 65 1,804 EN 10270-1 144,7 139,23 74,23 67,3 | 87,7 | 68,7 | 45,4
Z-130FX 20 46 1,819 EN 10270-1 100,9 97,7 51,7 68,0 | 90,4 | 68,3 | 45,4
Z-147FX 24 55,6 2,363 EN 10270-1 148 114,12 58,52 76,0 | 92,0 | 77,1 | 58,9
Z-130K-20X 16 45 2,929 EN 10270-1 124,8 84,23 39,23 80,1 | 83,1 | 83,3 | 74,1
Z-136E-10X 18,6 49 3,033 EN 10270-1 144,7 93,15 44,15 85,6 | 93,0 | 87,5 | 76,3
Z-139X 18 48,4 3,387 EN 10270-1 149,2 88,99 40,59 89,7 | 91,6 | 91,9 | 85,6
Z-141FX 16 53 3,772 EN 10270-1 166,7 93,36 40,36 94,0 | 89,4 | 96,6 | 96,2
Z-147K-20X 20 51,5 3,936 EN 10270-1 176,1 92,5 41 100,0 | 100,0 | 100,0 | 100,0
Z-154X 22,5 60,5 4,234 EN 10270-1 223,8 109,19 48,69 87,4 | 87,3 | 81,4 | 93,4
Z-156FX 20 63,5 5,034 EN 10270-1 249,9 109,14 45,64 82,8 | 89,7 | 80,2 | 78,4
Z-157AX 18,5 62 6,587 EN 10270-1 268,6 99,35 37,35 75,3 | 87,9 | 78,3 | 59,7
Z-147MX 15 54,4 7,225 EN 10270-1 229,9 83,35 28,95 72,5 | 89,9 | 73,6 | 54,1
Z-156E-10X 20 51 7,62 EN 10270-1 249,9 81,2 30,2 73,2 | 95,7 | 72,1 | 51,9
Z-157X 18,5 54,1 8,269 EN 10270-1 268,6 83,86 29,76 69,5 | 91,9 | 69,1 | 47,6
Z-162LX 20 53,8 12,621 EN 10270-1 341,5 78,68 24,88 59,6 | 91,4 | 56,1 | 31,3
Z-160X 15 48,5 17,34 EN 10270-1 324,5 65,51 17,01 52,0 | 85,7 | 47,9 | 22,5
Z-162U-38X 18 60,5 19,17 EN 10270-1 452,6 81,8 21,3 49,5 | 82,8 | 45,4 | 20,2
Z-175X 19,2 62 22,196 EN 10270-1 510 82,93 20,93 47,7 | 82,6 | 42,8 | 17,6
Z-177QX 18 56,9 58,774 EN 10270-1 739,6 68,26 11,36 37,6 | 80,5 | 25,8 | 6,6
Počet podobných kovových pružin: 25

Číslo celního sazebníku: 73202085; Prodlužovací pružina Z-147K-20X

Země původu: DE, German; Prodlužovací pružina Z-147K-20X
