Prodlužovací pružina Z-156EX Pružinová ocel Ø 2,5 x 22,5 x 225 mm / 270°

Cenová stupnice - Prodlužovací pružina Z-156EX

Množství Jedn. cena [EUR]
1 7,3900 EUR
2 4,6600 EUR
3 3,7300 EUR
7 3,1800 EUR
17 1,7800 EUR
37 1,3800 EUR
75 1,2300 EUR
125 1,2300 EUR
175 1,2300 EUR
250 1,2300 EUR
350 1,2300 EUR
450 1,2300 EUR

Prodlužovací pružina Nakoupit

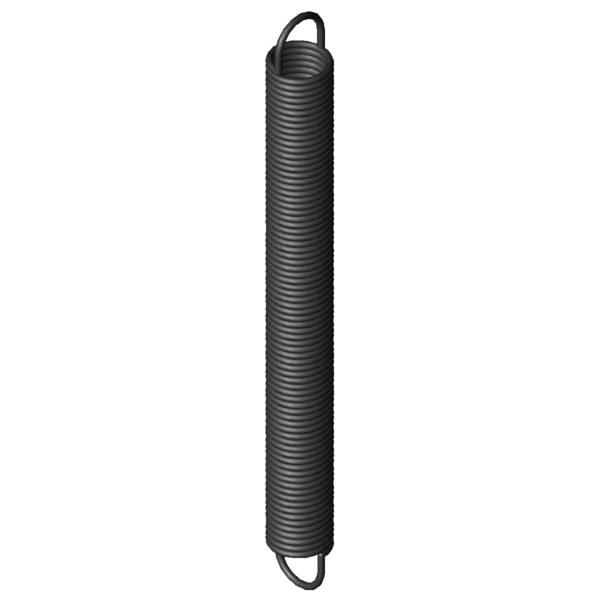

Obrázek produktu Prodlužovací pružina Z-156EX
Obrázek produktu Prodlužovací pružina Z-156EX
Množství: Přidat do nákupního košíku

Technické údaje - Prodlužovací pružina Z-156EX

Značka Hodnota Jednotka Popis
Materiálu EN 10270-1 - Druh materiálu
Oefo 1/1 deutsche - Tvar oka
F1 N Síla předepjaté pružiny
L1 mm Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1 mm Dráha předepjaté pružiny
F2 N Síla zatížené pružiny
L2 mm Délka zatížené pružiny (mezi vnitřními hranami ok)
s2 mm Dráha zatížené pružiny
Poloha oka 270 ° Poloha oka (úhel zkroucení mezi oběma oky)
d 2,5 mm Prumer drátu
D mm Střední průměr vinutí
De 22,5 mm Vnější průměr vinutí
Dh 26,6 mm Nejmenší průměr dutinky
L0 225 mm Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk 196,88 mm Délka nezatíženého tělesa pružiny s předepnutím
Ln 547,18 mm Největší délka při statickém zatížení
sn 322,18 mm Největší dráha pružiny při statickém zatížení
Fn 223,8 N Maximální síla při statickém zatížení
n Stück Anzahl der federnden Windungen
nt Kus Počet vinutí
Lh 14,06 mm Vzdálenost vnitřní hrany oka od tělesa pružiny
R 0,64 N/mm Tuhost pružiny
F0 17,71 N Vnitřní předpínací síla
Fntol 10,89 N (+/-) Tolerance při statické maximální síle
L0tol 2,5 mm (+/-) Tolerance nenapnuté délky
Detol 0,35 mm (+/-) Tolerance vnějšího průměru vinutí
Oesttol 51 Stupně Tolerance polohy oka
Gew 193,89 g Hmotnost výrobku
PG #ZP - Cenová skupina pro tento výrobek
Technický výkres Prodlužovací pružina
Technický výkres Prodlužovací pružina

Datový list Prodlužovací pružina Z-156EX Pružinová ocel Ø 2,5 x 22,5 x 225 mm / 270°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Prodlužovací pružina Z-156EX Pružinová ocel Ø 2,5 x 22,5 x 225 mm / 270°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Prodlužovací pružina Z-156EX Pružinová ocel Ø 2,5 x 22,5 x 225 mm / 270°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Prodlužovací pružina Z-156EX Pružinová ocel Ø 2,5 x 22,5 x 225 mm / 270°

síla-dráha-výpočet Prodlužovací pružina Z-156EX

Formulář dotazu Prodlužovací pružina Z-156EX Pružinová ocel Ø 2,5 x 22,5 x 225 mm / 270°

Formulář dotazu Prodlužovací pružina Z-156EX

Podobné tažné pružiny pro Prodlužovací pružina Z-156EX Pružinová ocel Ø 2,5 x 22,5 x 225 mm / 270°

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tažné pružiny z jiného materiálu

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku Materiál d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Podobnost in %: Celkově | Geometrie | Zatížení | Ztuhlost
Z-156EX EN 10270-1 2,5 22,5 225 223,8 547,18 322,18 0,64 100,0 | 100,0 | 100,0 | 100,0
RZ-156EX 1.4310 2,5 22,5 225 186,1 538,26 313,26 0,549 91,9 | 100,0 | 90,2 | 85,5
Počet podobných kovových pružin: 2

Podobné tažné pružiny s jinou konfigurací nosnosti

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost
číslo článku De (mm) L0 (mm) R (N/mm) Materiál Fn (N) Ln (mm) sn (mm) Podobnost in %
Celkově | Geometrie | Zatížení | Ztuhlost
Z-136EX 22 186 0,262 EN 10270-1 123,3 622,72 436,72 64,0 | 86,8 | 64,4 | 40,6
Z-136DX 22 170 0,292 EN 10270-1 123,3 561,82 391,82 66,1 | 84,4 | 68,7 | 45,3
Z-153EX 27,5 234 0,328 EN 10270-1 184,9 756,69 522,69 71,9 | 92,7 | 72,1 | 50,9
Z-156EX 22,5 225 0,64 EN 10270-1 223,8 547,18 322,18 100,0 | 100,0 | 100,0 | 100,0
Z-156DX 22,5 205 0,713 EN 10270-1 223,8 494,03 289,03 93,9 | 97,0 | 94,9 | 89,7
Z-156CX 22,5 185 0,806 EN 10270-1 223,8 440,88 255,88 87,7 | 94,1 | 89,7 | 79,4
Z-162K-04X 25 227 0,832 EN 10270-1 277,6 534,45 307,45 85,9 | 92,8 | 88,0 | 76,9
Z-162K-03X 25 199 0,974 EN 10270-1 277,6 461,73 262,73 78,7 | 89,2 | 81,1 | 65,7
Z-156NX 20 211 1,007 EN 10270-1 249,9 439,2 228,2 79,3 | 94,2 | 80,2 | 63,4
Z-156MX 20 203,5 1,05 EN 10270-1 249,9 422,42 218,92 77,6 | 93,1 | 78,8 | 60,9
Z-156LX 20 191 1,129 EN 10270-1 249,9 394,45 203,45 74,7 | 91,3 | 76,4 | 56,6
Z-159EX 18,5 219 1,25 EN 10270-1 268,6 415,9 196,9 72,1 | 93,2 | 72,2 | 50,9
Z-162U-36X 24 241 1,272 EN 10270-1 348,5 492,33 251,33 70,5 | 90,1 | 71,1 | 50,1
Z-162U-35X 24 217 1,443 EN 10270-1 348,5 439,51 222,51 67,4 | 91,2 | 66,6 | 44,4
Z-162U-34X 24 193 1,658 EN 10270-1 348,5 386,68 193,68 62,8 | 87,6 | 62,2 | 38,6
Z-174DX 23,2 254 1,914 EN 10270-1 430,1 462,82 208,82 60,0 | 87,9 | 58,4 | 33,7
Z-162P-01X 20 202 1,961 EN 10270-1 341,5 362,09 160,09 59,8 | 89,3 | 57,6 | 32,6
Z-162PX 20 194 2,06 EN 10270-1 341,5 346,4 152,4 58,5 | 88,1 | 56,4 | 31,0
Z-174CX 23,2 228 2,162 EN 10270-1 430,1 412,87 184,87 58,6 | 91,3 | 54,7 | 29,9
Počet podobných kovových pružin: 18

Číslo celního sazebníku: 73202085; Prodlužovací pružina Z-156EX

Země původu: DE, German; Prodlužovací pružina Z-156EX
