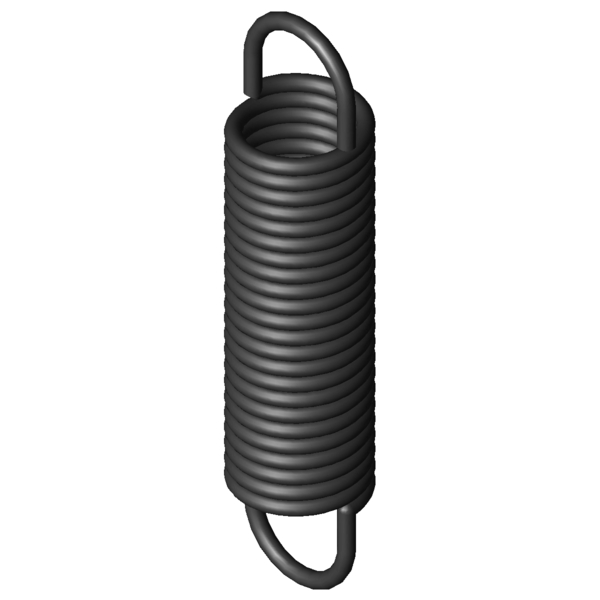

Domov » Výrobek » Tažné pružiny » z-156gi Adresa URL teilen Adresa URL byla úspěšně zkopírována do schránky! Přehled Položka byla přidána do vašeho nákupního košíku. Prodlužovací pružina Z-156GI Pružinová ocel Ø 2,5 x 20 x 86 mm / 180° Cenová stupnice - Prodlužovací pružina Z-156GI Množství Jedn. cena [EUR] 1 6,4000 EUR 2 4,0300 EUR 3 2,8200 EUR 7 2,3500 EUR 17 1,1600 EUR 37 0,8500 EUR 75 0,6900 EUR 125 0,6900 EUR 175 0,6900 EUR 250 0,6900 EUR 350 0,6900 EUR 450 0,6900 EUR Prodlužovací pružina Nakoupit Obrázek produktu Prodlužovací pružina Z-156GI Množství:Množství: Přidat do nákupního košíku Technické údaje - Prodlužovací pružina Z-156GI Značka Hodnota Jednotka Popis Materiálu EN 10270-1 - Druh materiálu Oefo 1/1 deutsche - Tvar oka F1 N Síla předepjaté pružiny L1 mm Délka předepnuté pružiny (mezi vnitřními hranami ok) s1 mm Dráha předepjaté pružiny F2 N Síla zatížené pružiny L2 mm Délka zatížené pružiny (mezi vnitřními hranami ok) s2 mm Dráha zatížené pružiny Poloha oka 180 ° Poloha oka (úhel zkroucení mezi oběma oky) d 2,5 mm Prumer drátu D mm Střední průměr vinutí De 20 mm Vnější průměr vinutí Dh 24,1 mm Nejmenší průměr dutinky L0 86 mm Délka nezatížené pružiny (mezi vnitřními hranami ok) Lk 61,25 mm Délka nezatíženého tělesa pružiny s předepnutím Ln mm Největší délka při statickém zatížení sn 72,71 mm Největší dráha pružiny při statickém zatížení Fn 249,9 N Maximální síla při statickém zatížení n Stück Anzahl der federnden Windungen nt Kus Počet vinutí Lh 12,37 mm Vzdálenost vnitřní hrany oka od tělesa pružiny R 3,16 N/mm Tuhost pružiny F0 20,2 N Vnitřní předpínací síla Fntol 14,3 N (+/-) Tolerance při statické maximální síle L0tol 1,5 mm (+/-) Tolerance nenapnuté délky Detol 0,35 mm (+/-) Tolerance vnějšího průměru vinutí Oesttol 27 Stupně Tolerance polohy oka Gew 53,88 g Hmotnost výrobku PG #ZJ - Cenová skupina pro tento výrobek Technický výkres Prodlužovací pružina Datový list Prodlužovací pružina Z-156GI Pružinová ocel Ø 2,5 x 20 x 86 mm / 180° Datový list stáhnout soubor pdf Charakteristika kovové pružiny Prodlužovací pružina Z-156GI Pružinová ocel Ø 2,5 x 20 x 86 mm / 180° Charakteristika kovové pružiny stáhnout soubor pdf CAD data Prodlužovací pružina Z-156GI Pružinová ocel Ø 2,5 x 20 x 86 mm / 180° CAD modely stažení: step, stl, iges ... síla-dráha-výpočet Prodlužovací pružina Z-156GI Pružinová ocel Ø 2,5 x 20 x 86 mm / 180° síla-dráha-výpočet Prodlužovací pružina Z-156GI Formulář dotazu Prodlužovací pružina Z-156GI Pružinová ocel Ø 2,5 x 20 x 86 mm / 180° Formulář dotazu Prodlužovací pružina Z-156GI Číslo celního sazebníku: 73202085; Prodlužovací pružina Z-156GI Země původu: DE, German; Prodlužovací pružina Z-156GI Obrázek produktu - Tažné pružiny Z-156GI QR-Code: Prodlužovací pružina Z-156GI
