Prodlužovací pružina Z-162U-43X Pružinová ocel Ø 3 x 18 x 162,5 mm / 270°

Cenová stupnice - Prodlužovací pružina Z-162U-43X

Množství	Jedn. cena [EUR]
1	7,5200 EUR
2	4,7400 EUR
3	3,7800 EUR
7	3,2200 EUR
17	3,2200 EUR
37	3,2200 EUR
75	3,2200 EUR
125	3,2200 EUR
175	3,2200 EUR
250	3,2200 EUR
350	3,2200 EUR
450	3,2200 EUR

Prodlužovací pružina Nakoupit

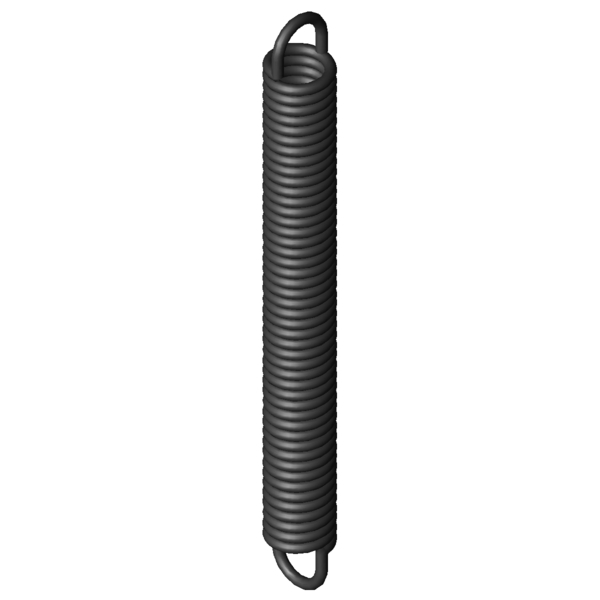

Obrázek produktu Prodlužovací pružina Z-162U-43X

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Prodlužovací pružina Z-162U-43X

Značka	Hodnota	Jednotka	Popis
Materiálu	EN 10270-1	-	Druh materiálu
Oefo	1/1 deutsche	-	Tvar oka
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1		mm	Dráha předepjaté pružiny
F2		N	Síla zatížené pružiny
L2		mm	Délka zatížené pružiny (mezi vnitřními hranami ok)
s2		mm	Dráha zatížené pružiny
Poloha oka	270	°	Poloha oka (úhel zkroucení mezi oběma oky)
d	3	mm	Prumer drátu
D		mm	Střední průměr vinutí
De	18	mm	Vnější průměr vinutí
Dh	23,4	mm	Nejmenší průměr dutinky
L0	162,5	mm	Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk	143,25	mm	Délka nezatíženého tělesa pružiny s předepnutím
Ln	240,68	mm	Největší délka při statickém zatížení
sn	78,18	mm	Největší dráha pružiny při statickém zatížení
Fn	452,6	N	Maximální síla při statickém zatížení
n		Stück	Anzahl der federnden Windungen
nt		Kus	Počet vinutí
Lh	9,62	mm	Vzdálenost vnitřní hrany oka od tělesa pružiny
R	5,23	N/mm	Tuhost pružiny
F0	43,8	N	Vnitřní předpínací síla
Fntol	33,29	N	(+/-) Tolerance při statické maximální síle
L0tol	2,5	mm	(+/-) Tolerance nenapnuté délky
Detol	0,3	mm	(+/-) Tolerance vnějšího průměru vinutí
Oesttol	37	Stupně	Tolerance polohy oka
Gew	127,74	g	Hmotnost výrobku
PG	###ZQ	-	Cenová skupina pro tento výrobek

Technický výkres Prodlužovací pružina

Datový list Prodlužovací pružina Z-162U-43X Pružinová ocel Ø 3 x 18 x 162,5 mm / 270°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Prodlužovací pružina Z-162U-43X Pružinová ocel Ø 3 x 18 x 162,5 mm / 270°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Prodlužovací pružina Z-162U-43X Pružinová ocel Ø 3 x 18 x 162,5 mm / 270°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Prodlužovací pružina Z-162U-43X Pružinová ocel Ø 3 x 18 x 162,5 mm / 270°

síla-dráha-výpočet Prodlužovací pružina Z-162U-43X

Formulář dotazu Prodlužovací pružina Z-162U-43X Pružinová ocel Ø 3 x 18 x 162,5 mm / 270°

Formulář dotazu Prodlužovací pružina Z-162U-43X

Podobné tažné pružiny pro Prodlužovací pružina Z-162U-43X Pružinová ocel Ø 3 x 18 x 162,5 mm / 270°

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tažné pružiny z jiného materiálu

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
Z-162U-43X	EN 10270-1	3	18	162,5	452,6	240,68	78,18	5,23	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-162U-43X	1.4310	3	18	162,5	373,9	237,95	75,45	4,492	91,7 \| 100,0 \| 89,6 \| 85,6

Počet podobných kovových pružin: 2

Podobné tažné pružiny s jinou konfigurací nosnosti

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
Z-141BX	18	132	0,74	EN 10270-1	149,2	317,69	185,69	44,7 \| 82,6 \| 37,5 \| 13,9
Z-141JX	16	155	0,89	EN 10270-1	166,7	326,04	171,04	47,3 \| 83,6 \| 41,3 \| 16,8
Z-144DX	14,5	158	1,197	EN 10270-1	182,5	296,64	138,64	50,9 \| 81,5 \| 48,4 \| 22,7
Z-156KX	20	163,5	1,356	EN 10270-1	249,9	332,91	169,41	55,7 \| 90,9 \| 50,7 \| 25,5
Z-159DX	18,5	199	1,393	EN 10270-1	268,6	375,64	176,64	55,2 \| 87,4 \| 51,8 \| 26,3
Z-159CX	18,5	179	1,573	EN 10270-1	268,6	335,4	156,4	58,3 \| 90,5 \| 54,7 \| 29,7
Z-159BX	18,5	159	1,808	EN 10270-1	268,6	295,12	136,12	61,8 \| 92,8 \| 58,4 \| 34,1
Z-147PX	15	151	1,905	EN 10270-1	229,9	260,82	109,82	60,1 \| 83,2 \| 61,0 \| 36,2
Z-159AX	18,5	141	2,078	EN 10270-1	268,6	259,39	118,39	63,7 \| 89,1 \| 62,7 \| 39,2
Z-162O-02X	20	171	2,378	EN 10270-1	341,5	303,07	132,07	68,3 \| 92,8 \| 67,3 \| 44,7
Z-162O-01X	20	146	2,879	EN 10270-1	341,5	255,1	109,1	72,9 \| 91,1 \| 73,6 \| 54,1
Z-162CX	15	173	3,3	EN 10270-1	324,5	262,42	89,42	76,4 \| 86,9 \| 79,6 \| 62,7
Z-162BX	15	153	3,791	EN 10270-1	324,5	230,84	77,84	81,5 \| 86,9 \| 85,6 \| 72,0
Z-162U-44X	18	183,5	4,549	EN 10270-1	452,6	273,38	89,88	92,2 \| 96,2 \| 93,5 \| 87,0
Z-162U-43X	18	162,5	5,23	EN 10270-1	452,6	240,68	78,18	100,0 \| 100,0 \| 100,0 \| 100,0
Z-177AX	19,2	174	5,579	EN 10270-1	510	257,27	83,27	93,2 \| 93,6 \| 91,3 \| 94,5
Z-162U-42X	18	144,5	6	EN 10270-1	452,6	212,64	68,14	92,3 \| 96,3 \| 93,6 \| 87,2
Z-177X	19,2	151	6,561	EN 10270-1	510	221,8	70,8	87,8 \| 93,5 \| 89,7 \| 80,4
Z-162U-41X	18	123,5	7,244	EN 10270-1	452,6	179,94	56,44	83,4 \| 92,0 \| 86,1 \| 72,2
Z-177TX	18	165	14,42	EN 10270-1	739,6	211,32	46,32	63,5 \| 93,9 \| 60,2 \| 36,3

Počet podobných kovových pružin: 19

Číslo celního sazebníku: 73202085; Prodlužovací pružina Z-162U-43X

Země původu: DE, German; Prodlužovací pružina Z-162U-43X
