Prodlužovací pružina Z-214I Pružinová ocel Ø 4,5 x 50 x 310 mm / 180°

Cenová stupnice - Prodlužovací pružina Z-214I

Množství	Jedn. cena [EUR]
1	16,3800 EUR
2	13,0500 EUR
3	9,0700 EUR
7	7,2200 EUR
17	7,2200 EUR
37	7,2200 EUR
75	7,2200 EUR
125	7,2200 EUR
175	7,2200 EUR
250	7,2200 EUR
350	7,2200 EUR

Prodlužovací pružina Nakoupit

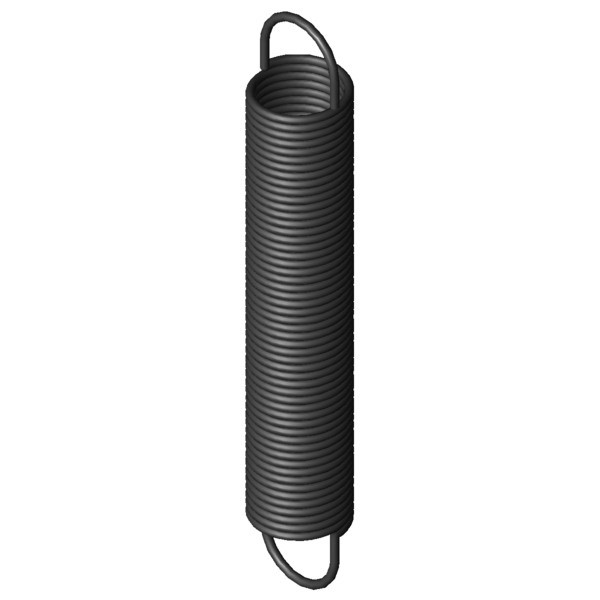

Obrázek produktu Prodlužovací pružina Z-214I

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Prodlužovací pružina Z-214I

Značka	Hodnota	Jednotka	Popis
Materiálu	EN 10270-1	-	Druh materiálu
Oefo	1/1 deutsche	-	Tvar oka
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1		mm	Dráha předepjaté pružiny
F2		N	Síla zatížené pružiny
L2		mm	Délka zatížené pružiny (mezi vnitřními hranami ok)
s2		mm	Dráha zatížené pružiny
Poloha oka	180	°	Poloha oka (úhel zkroucení mezi oběma oky)
d	4,5	mm	Prumer drátu
D		mm	Střední průměr vinutí
De	50	mm	Vnější průměr vinutí
Dh	57,6	mm	Nejmenší průměr dutinky
L0	310	mm	Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk	245,25	mm	Délka nezatíženého tělesa pružiny s předepnutím
Ln	918,41	mm	Největší délka při statickém zatížení
sn	608,41	mm	Největší dráha pružiny při statickém zatížení
Fn	532,3	N	Maximální síla při statickém zatížení
n		Stück	Anzahl der federnden Windungen
nt		Kus	Počet vinutí
Lh	32,37	mm	Vzdálenost vnitřní hrany oka od tělesa pružiny
R	0,829	N/mm	Tuhost pružiny
F0	28	N	Vnitřní předpínací síla
Fntol	24,52	N	(+/-) Tolerance při statické maximální síle
L0tol	4	mm	(+/-) Tolerance nenapnuté délky
Detol	0,8	mm	(+/-) Tolerance vnějšího průměru vinutí
Oesttol	48	Stupně	Tolerance polohy oka
Gew	993,1778	g	Hmotnost výrobku
PG	###AR	-	Cenová skupina pro tento výrobek

Technický výkres Prodlužovací pružina

Datový list Prodlužovací pružina Z-214I Pružinová ocel Ø 4,5 x 50 x 310 mm / 180°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Prodlužovací pružina Z-214I Pružinová ocel Ø 4,5 x 50 x 310 mm / 180°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Prodlužovací pružina Z-214I Pružinová ocel Ø 4,5 x 50 x 310 mm / 180°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Prodlužovací pružina Z-214I Pružinová ocel Ø 4,5 x 50 x 310 mm / 180°

síla-dráha-výpočet Prodlužovací pružina Z-214I

Formulář dotazu Prodlužovací pružina Z-214I Pružinová ocel Ø 4,5 x 50 x 310 mm / 180°

Formulář dotazu Prodlužovací pružina Z-214I

Podobné tažné pružiny pro Prodlužovací pružina Z-214I Pružinová ocel Ø 4,5 x 50 x 310 mm / 180°

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tažné pružiny z jiného materiálu

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
Z-214I	EN 10270-1	4,5	50	310	532,3	918,41	608,41	0,829	100,0 \| 100,0 \| 100,0 \| 100,0

Počet podobných kovových pružin: 1

Podobné tažné pružiny s jinou konfigurací nosnosti

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
Z-184I	44	341	0,586	EN 10270-1	436,3	1043,37	702,37	81,5 \| 89,3 \| 84,3 \| 71,0
Z-216I	50	382	0,638	EN 10270-1	532,3	1172,37	790,37	86,4 \| 93,7 \| 88,5 \| 77,0
Z-183I	44	309	0,663	EN 10270-1	436,3	930,52	621,52	87,5 \| 92,2 \| 89,9 \| 80,2
Z-215I	50	346	0,721	EN 10270-1	532,3	1045,39	699,39	92,3 \| 96,5 \| 93,5 \| 87,0
Z-182I	44	277	0,762	EN 10270-1	436,3	817,67	540,67	88,8 \| 88,7 \| 85,4 \| 92,2
Z-238GI	60	318	0,82	EN 10270-1	585	996	678	93,1 \| 90,3 \| 90,4 \| 98,6
Z-214I	50	310	0,829	EN 10270-1	532,3	918,41	608,41	100,0 \| 100,0 \| 100,0 \| 100,0
Z-213I	50	280	0,954	EN 10270-1	532,3	808,81	528,81	92,4 \| 96,8 \| 93,5 \| 86,9
Z-212I	50	252	1,095	EN 10270-1	532,3	712,57	460,57	85,8 \| 93,8 \| 87,9 \| 75,7
Z-245I	50	377	1,136	EN 10270-1	707,9	958,71	581,71	82,7 \| 90,7 \| 85,4 \| 71,9
Z-244I	50	337	1,306	EN 10270-1	707,9	843,04	506,04	78,6 \| 94,0 \| 79,2 \| 62,5
Z-272I	60	306	1,422	EN 10270-1	774,5	823,98	517,98	74,5 \| 88,0 \| 76,9 \| 58,5
Z-243I	50	303	1,503	EN 10270-1	707,9	742,83	439,83	74,7 \| 95,9 \| 73,7 \| 54,4
Z-242I	50	272	1,725	EN 10270-1	707,9	655,08	383,08	69,7 \| 92,6 \| 69,1 \| 47,3
Z-281I	50	362	1,977	EN 10270-1	921,2	787,46	425,46	64,5 \| 89,2 \| 63,9 \| 40,4
Z-280I	50	324	2,275	EN 10270-1	921,2	693,79	369,79	62,3 \| 92,5 \| 59,3 \| 35,1
Z-279I	50	290	2,612	EN 10270-1	921,2	612,08	322,08	59,2 \| 91,8 \| 55,4 \| 30,6
Z-251I	40	321	2,776	EN 10270-1	873,5	608,68	287,68	57,3 \| 88,9 \| 54,1 \| 28,8
Z-278I	50	252	3,158	EN 10270-1	921,2	518,41	266,41	54,6 \| 87,7 \| 50,8 \| 25,3
Z-317I	50	360	4,136	EN 10270-1	1331	652,99	292,99	49,7 \| 85,8 \| 44,1 \| 19,3
Z-316I	50	322	4,748	EN 10270-1	1331	577,19	255,19	49,0 \| 89,2 \| 41,0 \| 16,8
Z-287I	40	308	4,882	EN 10270-1	1134	515,74	207,74	47,9 \| 87,1 \| 40,5 \| 16,0

Počet podobných kovových pružin: 21

Číslo celního sazebníku: 73202085; Prodlužovací pružina Z-214I

Země původu: DE, German; Prodlužovací pružina Z-214I
