Prodlužovací pružina Z-220X Pružinová ocel Ø 4,5 x 40 x 265 mm / 270°

Cenová stupnice - Prodlužovací pružina Z-220X

Množství	Jedn. cena [EUR]
1	14,5700 EUR
2	11,6100 EUR
3	7,2800 EUR
7	5,4200 EUR
17	5,4200 EUR
37	5,4200 EUR
75	5,4200 EUR
125	5,4200 EUR
175	5,4200 EUR
250	5,4200 EUR
350	5,4200 EUR

Prodlužovací pružina Nakoupit

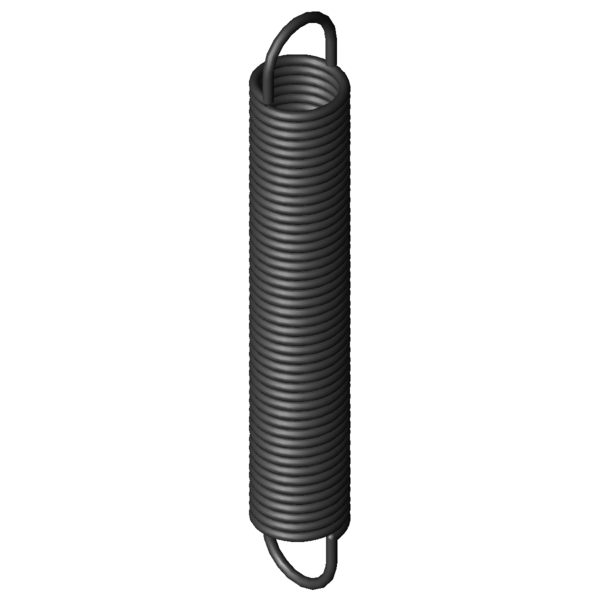

Obrázek produktu Prodlužovací pružina Z-220X

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Prodlužovací pružina Z-220X

Značka	Hodnota	Jednotka	Popis
Materiálu	EN 10270-1	-	Druh materiálu
Oefo	1/1 deutsche	-	Tvar oka
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1		mm	Dráha předepjaté pružiny
F2		N	Síla zatížené pružiny
L2		mm	Délka zatížené pružiny (mezi vnitřními hranami ok)
s2		mm	Dráha zatížené pružiny
Poloha oka	270	°	Poloha oka (úhel zkroucení mezi oběma oky)
d	4,5	mm	Prumer drátu
D		mm	Střední průměr vinutí
De	40	mm	Vnější průměr vinutí
Dh	48,8	mm	Nejmenší průměr dutinky
L0	265	mm	Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk	214,88	mm	Délka nezatíženého tělesa pružiny s předepnutím
Ln	566,28	mm	Největší délka při statickém zatížení
sn	301,28	mm	Největší dráha pružiny při statickém zatížení
Fn	658,2	N	Maximální síla při statickém zatížení
n		Stück	Anzahl der federnden Windungen
nt		Kus	Počet vinutí
Lh	25,06	mm	Vzdálenost vnitřní hrany oka od tělesa pružiny
R	1,997	N/mm	Tuhost pružiny
F0	56,5	N	Vnitřní předpínací síla
Fntol	32,1	N	(+/-) Tolerance při statické maximální síle
L0tol	3	mm	(+/-) Tolerance nenapnuté délky
Detol	0,5	mm	(+/-) Tolerance vnějšího průměru vinutí
Oesttol	39	Stupně	Tolerance polohy oka
Gew	680,2419	g	Hmotnost výrobku
PG	###AL	-	Cenová skupina pro tento výrobek

Technický výkres Prodlužovací pružina

Datový list Prodlužovací pružina Z-220X Pružinová ocel Ø 4,5 x 40 x 265 mm / 270°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Prodlužovací pružina Z-220X Pružinová ocel Ø 4,5 x 40 x 265 mm / 270°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Prodlužovací pružina Z-220X Pružinová ocel Ø 4,5 x 40 x 265 mm / 270°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Prodlužovací pružina Z-220X Pružinová ocel Ø 4,5 x 40 x 265 mm / 270°

síla-dráha-výpočet Prodlužovací pružina Z-220X

Formulář dotazu Prodlužovací pružina Z-220X Pružinová ocel Ø 4,5 x 40 x 265 mm / 270°

Formulář dotazu Prodlužovací pružina Z-220X

Podobné tažné pružiny pro Prodlužovací pružina Z-220X Pružinová ocel Ø 4,5 x 40 x 265 mm / 270°

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tažné pružiny z jiného materiálu

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
Z-220X	EN 10270-1	4,5	40	265	658,2	566,28	301,28	1,997	100,0 \| 100,0 \| 100,0 \| 100,0

Počet podobných kovových pružin: 1

Podobné tažné pružiny s jinou konfigurací nosnosti

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
Z-162U-05X	40	218	0,303	EN 10270-1	214,2	886,84	668,84	45,5 \| 83,0 \| 38,8 \| 14,7
Z-165AX	43,2	234	0,311	EN 10270-1	238,4	963,73	729,73	45,9 \| 84,0 \| 38,8 \| 15,0
Z-168EX	35,2	298	0,419	EN 10270-1	290,5	946,27	648,27	49,5 \| 82,7 \| 45,3 \| 20,5
Z-168DX	35,2	273	0,467	EN 10270-1	290,5	854,57	581,57	52,1 \| 85,4 \| 48,0 \| 22,9
Z-162U-26X	32	254	0,485	EN 10270-1	265,6	759,29	505,29	51,6 \| 80,8 \| 50,0 \| 24,1
Z-168CX	35,2	247	0,528	EN 10270-1	290,5	761,87	514,87	53,8 \| 84,1 \| 51,3 \| 25,8
Z-177KX	40	272	0,594	EN 10270-1	357,1	840,44	568,44	58,3 \| 92,5 \| 53,6 \| 28,8
Z-182X	44	277	0,758	EN 10270-1	436,3	820,2	543,2	63,2 \| 91,8 \| 60,9 \| 36,8
Z-181X	44	249	0,872	EN 10270-1	436,3	721,46	472,46	66,2 \| 91,3 \| 65,0 \| 42,3
Z-177JX	40	200	0,893	EN 10270-1	357,1	578,17	378,17	65,1 \| 85,2 \| 67,0 \| 43,2
Z-191X	36	296	1,289	EN 10270-1	528,1	679,13	383,13	77,3 \| 89,5 \| 79,4 \| 63,1
Z-190X	36	264	1,481	EN 10270-1	528,1	597,5	333,5	83,5 \| 92,8 \| 85,3 \| 72,5
Z-189X	36	236	1,702	EN 10270-1	528,1	526,07	290,07	87,0 \| 89,3 \| 88,3 \| 83,3
Z-221X	40	296	1,737	EN 10270-1	658,2	642,39	346,39	92,3 \| 96,5 \| 93,5 \| 87,0
Z-220X	40	265	1,997	EN 10270-1	658,2	566,28	301,28	100,0 \| 100,0 \| 100,0 \| 100,0
Z-219X	40	237	2,291	EN 10270-1	658,2	499,61	262,61	92,4 \| 96,5 \| 93,6 \| 87,2
Z-251X	40	323	2,763	EN 10270-1	873,5	612,02	289,02	82,9 \| 90,7 \| 85,6 \| 72,3
Z-218X	40	206	2,767	EN 10270-1	658,2	423,5	217,5	83,6 \| 92,6 \| 86,1 \| 72,2
Z-250X	40	288	3,177	EN 10270-1	873,5	539,38	251,38	78,8 \| 94,0 \| 79,4 \| 62,9
Z-249X	40	258	3,644	EN 10270-1	873,5	477,12	219,12	74,9 \| 95,8 \| 74,0 \| 54,8
Z-248X	40	223	4,4	EN 10270-1	873,5	404,48	181,48	68,2 \| 91,4 \| 67,8 \| 45,4
Z-287X	40	310	4,856	EN 10270-1	1134	518,85	208,85	64,3 \| 89,1 \| 63,7 \| 40,2
Z-286X	40	277	5,571	EN 10270-1	1134	459,05	182,05	62,3 \| 92,5 \| 59,2 \| 35,1
Z-285X	40	238	6,726	EN 10270-1	1134	388,78	150,78	57,9 \| 90,5 \| 54,0 \| 29,0
Z-284X	40	205	8,181	EN 10270-1	1134	328,97	123,97	53,3 \| 86,4 \| 49,6 \| 23,9
Z-323X	40	308	10,29	EN 10270-1	1632	447,22	139,22	49,2 \| 85,8 \| 43,3 \| 18,6
Z-322X	40	264	12,424	EN 10270-1	1632	379,3	115,3	48,4 \| 90,4 \| 39,3 \| 15,4
Z-321X	40	226	15,11	EN 10270-1	1632	320,8	94,8	44,7 \| 85,6 \| 35,9 \| 12,7

Počet podobných kovových pružin: 27

Číslo celního sazebníku: 73202085; Prodlužovací pružina Z-220X

Země původu: DE, German; Prodlužovací pružina Z-220X
