Prodlužovací pružina Z-253JI Pružinová ocel Ø 5 x 30 x 140 mm / 180°

Name: Z-253JI - Tažné pružiny
SKU: Z-253JI
Availability: InStock

Cenová stupnice - Prodlužovací pružina Z-253JI

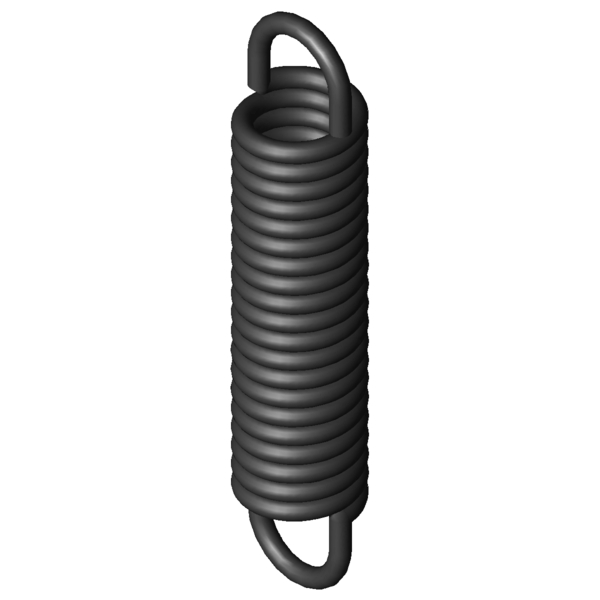

Obrázek produktu Prodlužovací pružina Z-253JI

Množství:Množství: Přidat do nákupního košíku

Značka	Hodnota	Jednotka	Popis
Materiálu	EN 10270-1	-	Druh materiálu
Oefo	1/1 deutsche	-	Tvar oka
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1		mm	Dráha předepjaté pružiny
F2		N	Síla zatížené pružiny
L2		mm	Délka zatížené pružiny (mezi vnitřními hranami ok)
s2		mm	Dráha zatížené pružiny
Poloha oka	180	°	Poloha oka (úhel zkroucení mezi oběma oky)
d	5	mm	Prumer drátu
D		mm	Střední průměr vinutí
De	30	mm	Vnější průměr vinutí
Dh	37,9	mm	Nejmenší průměr dutinky
L0	140	mm	Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk	107,5	mm	Délka nezatíženého tělesa pružiny s předepnutím
Ln	191,5	mm	Největší délka při statickém zatížení
sn	51,5	mm	Největší dráha pružiny při statickém zatížení
Fn	1134	N	Maximální síla při statickém zatížení
n		Stück	Anzahl der federnden Windungen
nt		Kus	Počet vinutí
Lh	16,2	mm	Vzdálenost vnitřní hrany oka od tělesa pružiny
R	19,87	N/mm	Tuhost pružiny
F0	110	N	Vnitřní předpínací síla
Fntol	84,6	N	(+/-) Tolerance při statické maximální síle
L0tol	2	mm	(+/-) Tolerance nenapnuté délky
Detol	0,35	mm	(+/-) Tolerance vnějšího průměru vinutí
Oesttol	23	Stupně	Tolerance polohy oka
Gew	271,3116	g	Hmotnost výrobku
PG	###AK	-	Cenová skupina pro tento výrobek

Technický výkres Prodlužovací pružina

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
Z-253JI	EN 10270-1	5	30	140	1134	191,5	51,5	19,87	100,0 \| 100,0 \| 100,0 \| 100,0

Počet podobných kovových pružin: 1

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
Z-162K-01I	25	143	1,487	EN 10270-1	277,6	315,17	172,17	37,9 \| 79,1 \| 27,2 \| 7,3
Z-171I	28,2	166	1,731	EN 10270-1	358,7	359,71	193,71	39,4 \| 80,8 \| 29,1 \| 8,4
Z-177K-01I	32	154	2,449	EN 10270-1	441,6	319,89	165,89	44,2 \| 85,6 \| 35,0 \| 12,1
Z-162U-31I	24	133	2,66	EN 10270-1	348,5	253,71	120,71	42,7 \| 78,3 \| 36,7 \| 13,1
Z-170I	28,2	118	2,79	EN 10270-1	358,7	238,15	120,15	43,9 \| 80,8 \| 37,2 \| 13,6
Z-177K-11I	32	118	3,64	EN 10270-1	441,6	229,5	111,5	48,0 \| 83,3 \| 42,6 \| 18,0
Z-186AI	36	132	3,88	EN 10270-1	528,1	259,2	127,2	49,4 \| 85,9 \| 43,5 \| 18,9
Z-195I	29	149	6,07	EN 10270-1	645,8	248,17	99,17	58,1 \| 90,2 \| 54,4 \| 29,6
Z-194AI	29	121	8,14	EN 10270-1	645,8	194,9	73,9	63,6 \| 87,7 \| 63,3 \| 39,7
Z-224I	30	162	9,161	EN 10270-1	858,7	247,88	85,88	68,5 \| 92,1 \| 67,8 \| 45,4
Z-203I	24	141	11,855	EN 10270-1	765,7	199,8	58,8	74,4 \| 86,4 \| 77,6 \| 59,1
Z-223JI	30	130	12,29	EN 10270-1	858,7	194	64	77,8 \| 94,3 \| 78,1 \| 60,9
Z-254I	30	175	14,818	EN 10270-1	1134	244,13	69,13	85,0 \| 93,3 \| 87,2 \| 74,5
Z-231I	25	155	17,633	EN 10270-1	1008	205,98	50,98	90,5 \| 87,9 \| 93,9 \| 89,8
Z-253JI	30	140	19,87	EN 10270-1	1134	191,5	51,5	100,0 \| 100,0 \| 100,0 \| 100,0

Počet podobných kovových pružin: 14
