Prodlužovací pružina Z-257I Pružinová ocel Ø 5 x 30 x 270 mm / 180°

Name: Z-257I - Tažné pružiny
SKU: Z-257I
Availability: InStock

Cenová stupnice - Prodlužovací pružina Z-257I

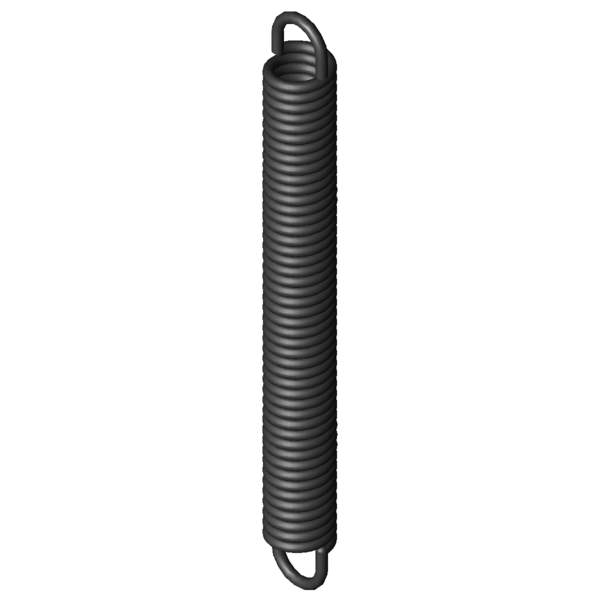

Obrázek produktu Prodlužovací pružina Z-257I

Množství:Množství: Přidat do nákupního košíku

Značka	Hodnota	Jednotka	Popis
Materiálu	EN 10270-1	-	Druh materiálu
Oefo	1/1 deutsche	-	Tvar oka
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1		mm	Dráha předepjaté pružiny
F2		N	Síla zatížené pružiny
L2		mm	Délka zatížené pružiny (mezi vnitřními hranami ok)
s2		mm	Dráha zatížené pružiny
Poloha oka	180	°	Poloha oka (úhel zkroucení mezi oběma oky)
d	5	mm	Prumer drátu
D		mm	Střední průměr vinutí
De	30	mm	Vnější průměr vinutí
Dh	37,9	mm	Nejmenší průměr dutinky
L0	270	mm	Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk	237,5	mm	Délka nezatíženého tělesa pružiny s předepnutím
Ln	386,89	mm	Největší délka při statickém zatížení
sn	116,89	mm	Největší dráha pružiny při statickém zatížení
Fn	1134	N	Maximální síla při statickém zatížení
n		Stück	Anzahl der federnden Windungen
nt		Kus	Počet vinutí
Lh	16,25	mm	Vzdálenost vnitřní hrany oka od tělesa pružiny
R	8,763	N/mm	Tuhost pružiny
F0	110	N	Vnitřní předpínací síla
Fntol	80,23	N	(+/-) Tolerance při statické maximální síle
L0tol	3	mm	(+/-) Tolerance nenapnuté délky
Detol	0,35	mm	(+/-) Tolerance vnějšího průměru vinutí
Oesttol	36	Stupně	Tolerance polohy oka
Gew	588,3498	g	Hmotnost výrobku
PG	###AP	-	Cenová skupina pro tento výrobek

Technický výkres Prodlužovací pružina

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
Z-257I	EN 10270-1	5	30	270	1134	386,89	116,89	8,763	100,0 \| 100,0 \| 100,0 \| 100,0

Počet podobných kovových pružin: 1

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
Z-190I	36	264	1,488	EN 10270-1	528,1	595,95	331,95	48,1 \| 87,0 \| 40,9 \| 16,4
Z-174EI	23,2	279	1,723	EN 10270-1	430,1	511,02	232,02	47,5 \| 79,4 \| 44,2 \| 19,1
Z-200I	29	317	2,403	EN 10270-1	645,8	567,62	250,62	55,2 \| 87,3 \| 51,8 \| 26,6
Z-199I	29	285	2,714	EN 10270-1	645,8	506,77	221,77	58,4 \| 90,5 \| 54,8 \| 30,0
Z-177PI	25	248	2,934	EN 10270-1	555,1	424,65	176,65	57,4 \| 82,4 \| 57,6 \| 32,4
Z-198I	29	253	3,12	EN 10270-1	645,8	445,92	192,92	61,1 \| 90,1 \| 58,8 \| 34,5
Z-197I	29	225	3,59	EN 10270-1	645,8	392,68	167,68	63,2 \| 86,7 \| 63,3 \| 39,7
Z-229I	30	315	4,097	EN 10270-1	858,7	507,06	192,06	68,8 \| 91,9 \| 68,3 \| 46,1
Z-228I	30	279	4,709	EN 10270-1	858,7	446,08	167,08	73,8 \| 95,6 \| 72,8 \| 53,0
Z-207I	24	277	5,301	EN 10270-1	765,7	408,46	131,46	74,7 \| 85,8 \| 78,2 \| 60,0
Z-227I	30	248	5,418	EN 10270-1	858,7	393,22	145,22	77,7 \| 94,0 \| 78,1 \| 61,0
Z-226I	30	221	6,221	EN 10270-1	858,7	347,45	126,45	81,6 \| 90,6 \| 84,1 \| 70,0
Z-259I	30	345	6,626	EN 10270-1	1134	499,6	154,6	85,4 \| 92,8 \| 87,8 \| 75,6
Z-258I	30	305	7,617	EN 10270-1	1134	439,49	134,49	92,2 \| 96,2 \| 93,5 \| 86,9
Z-257I	30	270	8,763	EN 10270-1	1134	386,89	116,89	100,0 \| 100,0 \| 100,0 \| 100,0
Z-235I	25	272	9,064	EN 10270-1	1008	371,17	99,17	91,1 \| 90,9 \| 86,9 \| 95,4
Z-256I	30	240	10,062	EN 10270-1	1134	341,81	101,81	92,3 \| 96,3 \| 93,5 \| 87,1
Z-234I	25	241	10,428	EN 10270-1	1008	327,2	86,2	83,9 \| 87,5 \| 81,3 \| 83,0
Z-255I	30	205	12,164	EN 10270-1	1134	289,21	84,21	83,3 \| 92,0 \| 86,0 \| 72,0

Počet podobných kovových pružin: 18
