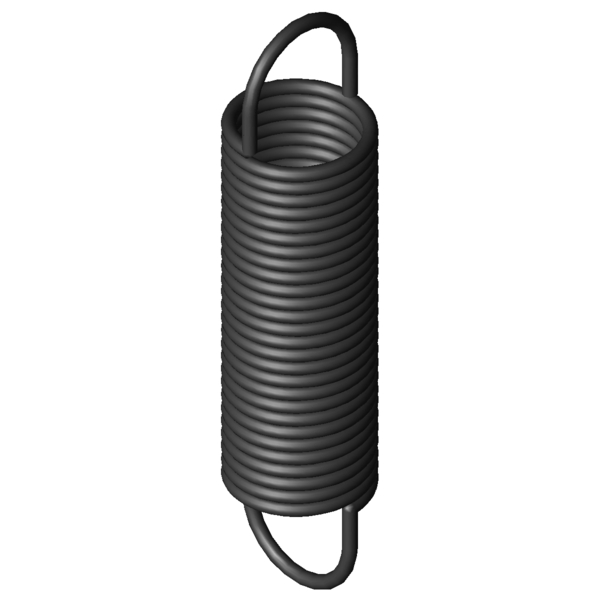

Domov » Výrobek » Tažné pružiny » z-337x Adresa URL teilen Adresa URL byla úspěšně zkopírována do schránky! Přehled Položka byla přidána do vašeho nákupního košíku. Prodlužovací pružina Z-337X Pružinová ocel Ø 7 x 70 x 292 mm / 270° Cenová stupnice - Prodlužovací pružina Z-337X Množství Jedn. cena [EUR] 1 20,4700 EUR 2 16,3100 EUR 3 13,5600 EUR 7 11,6800 EUR 17 11,6800 EUR 37 11,6800 EUR 75 11,6800 EUR 125 11,6800 EUR 175 11,6800 EUR 250 11,6800 EUR 350 11,6800 EUR Prodlužovací pružina Nakoupit Obrázek produktu Prodlužovací pružina Z-337X Množství:Množství: Přidat do nákupního košíku Technické údaje - Prodlužovací pružina Z-337X Značka Hodnota Jednotka Popis Materiálu EN 10270-1 - Druh materiálu Oefo 1/1 deutsche - Tvar oka F1 N Síla předepjaté pružiny L1 mm Délka předepnuté pružiny (mezi vnitřními hranami ok) s1 mm Dráha předepjaté pružiny F2 N Síla zatížené pružiny L2 mm Délka zatížené pružiny (mezi vnitřními hranami ok) s2 mm Dráha zatížené pružiny Poloha oka 270 ° Poloha oka (úhel zkroucení mezi oběma oky) d 7 mm Prumer drátu D mm Střední průměr vinutí De 70 mm Vnější průměr vinutí Dh 82 mm Nejmenší průměr dutinky L0 292 mm Délka nezatížené pružiny (mezi vnitřními hranami ok) Lk 201,25 mm Délka nezatíženého tělesa pružiny s předepnutím Ln mm Největší délka při statickém zatížení sn 338,2 mm Největší dráha pružiny při statickém zatížení Fn 1287 N Maximální síla při statickém zatížení n Stück Anzahl der federnden Windungen nt Kus Počet vinutí Lh 45,37 mm Vzdálenost vnitřní hrany oka od tělesa pružiny R 3,525 N/mm Tuhost pružiny F0 95 N Vnitřní předpínací síla Fntol 61,5 N (+/-) Tolerance při statické maximální síle L0tol 4 mm (+/-) Tolerance nenapnuté délky Detol 1 mm (+/-) Tolerance vnějšího průměru vinutí Oesttol 32 Stupně Tolerance polohy oka Gew 1776,7117 g Hmotnost výrobku PG ###BA - Cenová skupina pro tento výrobek CAD výkres Prodlužovací pružina Z-337X Datový list Prodlužovací pružina Z-337X Pružinová ocel Ø 7 x 70 x 292 mm / 270° Datový list stáhnout soubor pdf Charakteristika kovové pružiny Prodlužovací pružina Z-337X Pružinová ocel Ø 7 x 70 x 292 mm / 270° Charakteristika kovové pružiny stáhnout soubor pdf CAD data Prodlužovací pružina Z-337X Pružinová ocel Ø 7 x 70 x 292 mm / 270° CAD modely stažení: step, stl, iges ... síla-dráha-výpočet Prodlužovací pružina Z-337X Pružinová ocel Ø 7 x 70 x 292 mm / 270° síla-dráha-výpočet Prodlužovací pružina Z-337X Formulář dotazu Prodlužovací pružina Z-337X Pružinová ocel Ø 7 x 70 x 292 mm / 270° Formulář dotazu Prodlužovací pružina Z-337X Číslo celního sazebníku: 73202085; Prodlužovací pružina Z-337X Země původu: DE, German; Prodlužovací pružina Z-337X Obrázek produktu - Tažné pružiny Z-337X QR-Code: Prodlužovací pružina Z-337X
