Prodlužovací pružina Z-349I Pružinová ocel Ø 7 x 60 x 512 mm / 180°

Cenová stupnice - Prodlužovací pružina Z-349I

Množství	Jedn. cena [EUR]
1	56,6900 EUR
2	45,1600 EUR
3	43,4800 EUR
7	39,3200 EUR
17	39,3200 EUR
37	39,3200 EUR
75	39,3200 EUR
125	39,3200 EUR
175	39,3200 EUR
250	39,3200 EUR
350	39,3200 EUR

Prodlužovací pružina Nakoupit

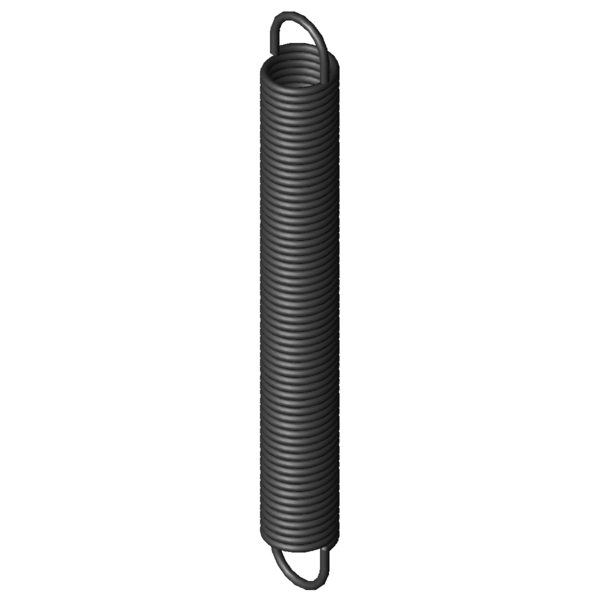

Obrázek produktu Prodlužovací pružina Z-349I

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Prodlužovací pružina Z-349I

Značka	Hodnota	Jednotka	Popis
Materiálu	EN 10270-1	-	Druh materiálu
Oefo	1/1 deutsche	-	Tvar oka
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1		mm	Dráha předepjaté pružiny
F2		N	Síla zatížené pružiny
L2		mm	Délka zatížené pružiny (mezi vnitřními hranami ok)
s2		mm	Dráha zatížené pružiny
Poloha oka	180	°	Poloha oka (úhel zkroucení mezi oběma oky)
d	7	mm	Prumer drátu
D		mm	Střední průměr vinutí
De	60	mm	Vnější průměr vinutí
Dh	72	mm	Nejmenší průměr dutinky
L0	512	mm	Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk	437,5	mm	Délka nezatíženého tělesa pružiny s předepnutím
Ln	1019,77	mm	Největší délka při statickém zatížení
sn	507,77	mm	Největší dráha pružiny při statickém zatížení
Fn	1489	N	Maximální síla při statickém zatížení
n		Stück	Anzahl der federnden Windungen
nt		Kus	Počet vinutí
Lh	37,25	mm	Vzdálenost vnitřní hrany oka od tělesa pružiny
R	2,672	N/mm	Tuhost pružiny
F0	130	N	Vnitřní předpínací síla
Fntol	70,65	N	(+/-) Tolerance při statické maximální síle
L0tol	7,68	mm	(+/-) Tolerance nenapnuté délky
Detol	0,8	mm	(+/-) Tolerance vnějšího průměru vinutí
Oesttol	45	Stupně	Tolerance polohy oka
Gew	3204,7252	g	Hmotnost výrobku
PG	###BG	-	Cenová skupina pro tento výrobek

Technický výkres Prodlužovací pružina

Datový list Prodlužovací pružina Z-349I Pružinová ocel Ø 7 x 60 x 512 mm / 180°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Prodlužovací pružina Z-349I Pružinová ocel Ø 7 x 60 x 512 mm / 180°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Prodlužovací pružina Z-349I Pružinová ocel Ø 7 x 60 x 512 mm / 180°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Prodlužovací pružina Z-349I Pružinová ocel Ø 7 x 60 x 512 mm / 180°

síla-dráha-výpočet Prodlužovací pružina Z-349I

Formulář dotazu Prodlužovací pružina Z-349I Pružinová ocel Ø 7 x 60 x 512 mm / 180°

Formulář dotazu Prodlužovací pružina Z-349I

Podobné tažné pružiny pro Prodlužovací pružina Z-349I Pružinová ocel Ø 7 x 60 x 512 mm / 180°

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tažné pružiny z jiného materiálu

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
Z-349I	EN 10270-1	7	60	512	1489	1019,77	507,77	2,672	100,0 \| 100,0 \| 100,0 \| 100,0

Počet podobných kovových pružin: 1

Podobné tažné pružiny s jinou konfigurací nosnosti

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
Z-238KI	60	433	0,55	EN 10270-1	585	1446,4	1013,4	49,9 \| 85,3 \| 44,7 \| 19,7
Z-238JI	60	393	0,62	EN 10270-1	585	1289,7	896,7	51,0 \| 82,7 \| 48,0 \| 22,2
Z-276I	60	466	0,829	EN 10270-1	774,5	1354,88	888,88	58,0 \| 89,9 \| 54,6 \| 29,7
Z-306I	70	536	0,893	EN 10270-1	968,5	1569,8	1033,8	59,8 \| 90,4 \| 57,1 \| 31,9
Z-275I	60	422	0,936	EN 10270-1	774,5	1208,57	786,57	59,6 \| 87,0 \| 58,3 \| 33,6
Z-305I	70	486	1,01	EN 10270-1	968,5	1400,82	914,82	62,2 \| 90,2 \| 60,3 \| 36,1
Z-274I	60	378	1,076	EN 10270-1	774,5	1062,25	684,25	61,9 \| 84,1 \| 63,1 \| 38,6
Z-313I	60	520	1,491	EN 10270-1	1122	1218,83	698,83	75,0 \| 96,2 \| 74,0 \| 54,8
Z-342I	70	528	1,591	EN 10270-1	1287	1277,53	749,53	76,6 \| 94,2 \| 77,1 \| 58,6
Z-312I	60	470	1,685	EN 10270-1	1122	1088,39	618,39	78,2 \| 93,9 \| 78,7 \| 61,9
Z-341I	70	472	1,828	EN 10270-1	1287	1124,03	652,03	80,7 \| 92,6 \| 82,2 \| 67,3
Z-311I	60	420	1,937	EN 10270-1	1122	957,95	537,95	82,2 \| 90,7 \| 84,9 \| 71,1
Z-310I	60	375	2,229	EN 10270-1	1122	842,56	467,56	84,4 \| 87,7 \| 83,7 \| 81,8
Z-350I	60	568	2,364	EN 10270-1	1489	1142,96	574,96	93,1 \| 96,7 \| 94,2 \| 88,3
Z-349I	60	512	2,672	EN 10270-1	1489	1019,77	507,77	100,0 \| 100,0 \| 100,0 \| 100,0
Z-320I	50	504	2,767	EN 10270-1	1331	941,91	437,91	91,6 \| 90,6 \| 87,8 \| 96,5
Z-348I	60	456	3,071	EN 10270-1	1489	898,54	442,54	92,4 \| 96,4 \| 93,6 \| 87,2
Z-319I	50	454	3,127	EN 10270-1	1331	841,5	387,5	85,2 \| 87,3 \| 82,9 \| 85,4
Z-371I	70	522	3,273	EN 10270-1	1847	1031,44	509,44	87,2 \| 90,4 \| 90,1 \| 80,9
Z-347I	60	406	3,533	EN 10270-1	1489	790,68	384,68	85,6 \| 93,1 \| 87,9 \| 75,8
Z-370I	70	466	3,765	EN 10270-1	1847	908,78	442,78	80,8 \| 88,1 \| 83,9 \| 70,3
Z-380I	60	634	4,27	EN 10270-1	2132	1077,19	443,19	76,3 \| 89,4 \| 78,6 \| 61,0
Z-357I	50	552	4,427	EN 10270-1	1763	905,2	353,2	75,9 \| 92,0 \| 77,0 \| 58,7
Z-379I	60	570	4,826	EN 10270-1	2132	962,18	392,18	73,3 \| 92,4 \| 73,5 \| 53,9
Z-356I	50	496	5,002	EN 10270-1	1763	808,54	312,54	72,8 \| 93,4 \| 73,0 \| 52,0
Z-378I	60	506	5,547	EN 10270-1	2132	847,1	341,1	70,3 \| 95,4 \| 68,5 \| 46,9
Z-377I	60	450	6,382	EN 10270-1	2132	746,53	296,53	65,6 \| 91,8 \| 64,1 \| 40,8
Z-376I	60	402	7,328	EN 10270-1	2132	660,26	258,26	61,5 \| 88,7 \| 60,4 \| 35,5
Z-386I	50	555	9,158	EN 10270-1	2515	796,96	241,96	56,4 \| 87,7 \| 53,4 \| 28,2
Z-385I	50	491	10,528	EN 10270-1	2515	701,49	210,49	54,6 \| 88,9 \| 50,3 \| 24,5

Počet podobných kovových pružin: 29

Číslo celního sazebníku: 73202085; Prodlužovací pružina Z-349I

Země původu: DE, German; Prodlužovací pružina Z-349I
