Prodlužovací pružina Z-386X Pružinová ocel Ø 8 x 50 x 557 mm / 270°

Name: Z-386X - Tažné pružiny
SKU: Z-386X
Availability: InStock

Cenová stupnice - Prodlužovací pružina Z-386X

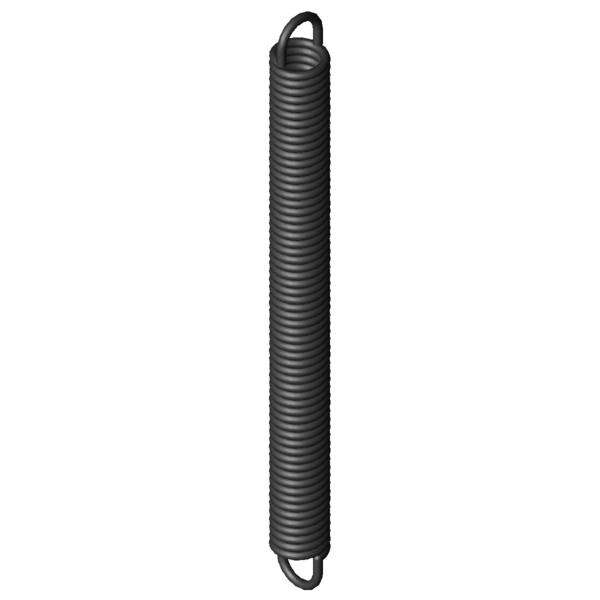

Obrázek produktu Prodlužovací pružina Z-386X

Množství:Množství: Přidat do nákupního košíku

Značka	Hodnota	Jednotka	Popis
Materiálu	EN 10270-1	-	Druh materiálu
Oefo	1/1 deutsche	-	Tvar oka
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1		mm	Dráha předepjaté pružiny
F2		N	Síla zatížené pružiny
L2		mm	Délka zatížené pružiny (mezi vnitřními hranami ok)
s2		mm	Dráha zatížené pružiny
Poloha oka	270	°	Poloha oka (úhel zkroucení mezi oběma oky)
d	8	mm	Prumer drátu
D		mm	Střední průměr vinutí
De	50	mm	Vnější průměr vinutí
Dh	63	mm	Nejmenší průměr dutinky
L0	557	mm	Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk	502	mm	Délka nezatíženého tělesa pružiny s předepnutím
Ln	799,95	mm	Největší délka při statickém zatížení
sn	242,95	mm	Největší dráha pružiny při statickém zatížení
Fn	2515	N	Maximální síla při statickém zatížení
n		Stück	Anzahl der federnden Windungen
nt		Kus	Počet vinutí
Lh	27,5	mm	Vzdálenost vnitřní hrany oka od tělesa pružiny
R	9,121	N/mm	Tuhost pružiny
F0	300	N	Vnitřní předpínací síla
Fntol	159,58	N	(+/-) Tolerance při statické maximální síle
L0tol	8,35	mm	(+/-) Tolerance nenapnuté délky
Detol	0,6	mm	(+/-) Tolerance vnějšího průměru vinutí
Oesttol	42	Stupně	Tolerance polohy oka
Gew	3330,1309	g	Hmotnost výrobku
PG	###BG	-	Cenová skupina pro tento výrobek

Technický výkres Prodlužovací pružina

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
Z-386X	EN 10270-1	8	50	557	2515	799,95	242,95	9,121	100,0 \| 100,0 \| 100,0 \| 100,0

Počet podobných kovových pružin: 1

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
Z-348X	60	458	3,057	EN 10270-1	1489	902,66	444,66	57,9 \| 84,4 \| 56,9 \| 32,3
Z-319X	50	456	3,114	EN 10270-1	1331	845,08	389,08	59,2 \| 86,9 \| 57,7 \| 33,0
Z-318X	50	406	3,578	EN 10270-1	1331	744,67	338,67	61,4 \| 83,9 \| 62,3 \| 38,0
Z-317X	50	362	4,113	EN 10270-1	1331	656,57	294,57	64,2 \| 81,2 \| 67,7 \| 43,6
Z-380X	60	636	4,255	EN 10270-1	2132	1080,79	444,79	68,8 \| 90,3 \| 69,7 \| 46,3
Z-357X	50	554	4,411	EN 10270-1	1763	908,47	354,47	71,0 \| 95,7 \| 69,3 \| 48,0
Z-379X	60	572	4,806	EN 10270-1	2132	965,77	393,77	73,0 \| 93,6 \| 73,2 \| 52,3
Z-356X	50	498	4,982	EN 10270-1	1763	811,81	313,81	73,4 \| 92,3 \| 73,8 \| 54,3
Z-378X	60	508	5,521	EN 10270-1	2132	850,7	342,7	76,5 \| 91,5 \| 77,8 \| 60,1
Z-355X	50	442	5,724	EN 10270-1	1763	715,16	273,16	76,9 \| 89,0 \| 79,5 \| 62,3
Z-327X	40	490	6,012	EN 10270-1	1632	728,29	238,29	76,6 \| 82,2 \| 81,5 \| 66,2
Z-354X	50	393	6,581	EN 10270-1	1763	630,58	237,58	80,5 \| 86,0 \| 83,9 \| 71,7
Z-353X	50	351	7,55	EN 10270-1	1763	558,09	207,09	81,1 \| 83,5 \| 77,7 \| 82,2
Z-387X	50	621	8,075	EN 10270-1	2515	895,42	274,42	93,1 \| 96,6 \| 94,3 \| 88,5
Z-386X	50	557	9,121	EN 10270-1	2515	799,95	242,95	100,0 \| 100,0 \| 100,0 \| 100,0
Z-385X	50	493	10,479	EN 10270-1	2515	704,47	211,47	92,2 \| 96,2 \| 93,5 \| 87,0
Z-384X	50	437	12,048	EN 10270-1	2515	620,93	183,93	85,5 \| 92,8 \| 87,9 \| 75,7
Z-383X	50	389	13,821	EN 10270-1	2515	549,33	160,33	79,6 \| 89,9 \| 83,0 \| 66,0

Počet podobných kovových pružin: 17
