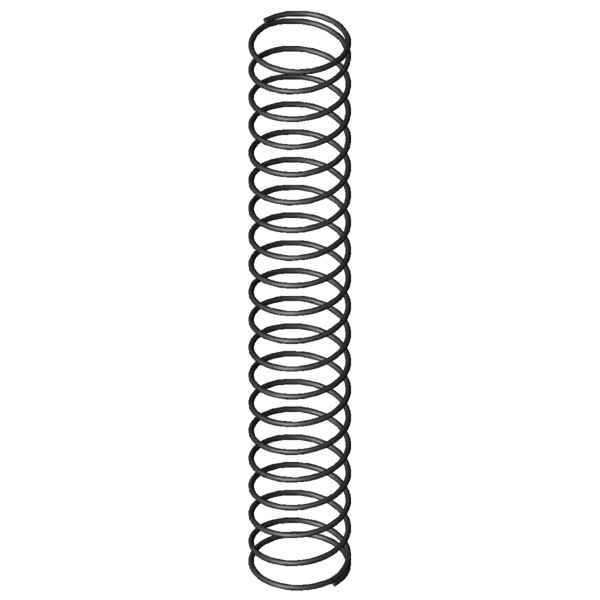

Domov » Výrobek » Tlacné pružiny » d-011z-01 Adresa URL teilen Adresa URL byla úspěšně zkopírována do schránky! Přehled Položka byla přidána do vašeho nákupního košíku. Tlačná pružina D-011Z-01 Pružinová ocel Ø 0,25 x 4,4 x 29,2 mm Cenová stupnice - Tlačná pružina D-011Z-01 Množství Jedn. cena [EUR] 1 4,6100 EUR 2 3,2500 EUR 3 3,1000 EUR 7 1,7300 EUR 17 0,6900 EUR 37 0,3600 EUR 75 0,1900 EUR 125 0,1503 EUR 175 0,1189 EUR 250 0,0939 EUR 350 0,0694 EUR 450 0,0630 EUR Tlačná pružina Nakoupit Obrázek produktu Tlačná pružina D-011Z-01 Množství:Množství: Přidat do nákupního košíku Technické údaje - Tlačná pružina D-011Z-01 Značka Hodnota Jednotka Popis Druh materiálu EN 10270-1 - Druh materiálu Stav konců pružiny Dosedající vinutí - Stav konců pružiny F1 N Síla předepjaté pružiny L1 mm Délka předepjaté pružiny s1 mm Dráha předepjaté pružiny F2 N Síla napnuté pružiny L2 mm Délka napnuté pružiny s2 mm Dráha napnuté pružiny d 0,25 mm Prumer drátu Di mm Vnitřní průměr vinutí D 4,4 mm Střední průměr vinutí De 4,65 mm Vnější průměr vinutí Dd 3,7 mm Největší průměr trnu Dh 5,1 mm Nejmenší průměr dutinky L0 29,2 mm Délka nenapnuté pružiny Lk 20,23 mm Vzpěrná délka Fn 0,533 N Maximální síla při statickém zatížení Ln 8,11 mm Nejmenší délka při statickém zatížení sn 21,09 mm Největší dráha pružiny při statickém zatížení Fndyn 0,499 N Maximální síla při dynamickém zatížení Lndyn 9,42 mm Nejmenší délka při dynamickém zatížení shdyn 19,78 mm Největší dráha pružiny při dynamickém zatížení S 1,545 mm Stoupání pružiny (mezi dvěma středy vinutí) n 18,5 Kus Počet pružících vinutí nt Kus Celkový počet vinutí R 0,025 N/mm Tuhost pružiny Gew 0,11 g Hmotnost výrobku Fntol 0,12 N (+/-) Tolerance pro statickou maximální sílu Fndtol 0,12 N (+/-) Tolerance pro dynamickou maximální sílu Detol 0,3 mm (+/-) Tolerance průměru vinutí L0tol 4,33 mm (+/-) Tolerance délky nenapnuté pružiny PG A - Cenová skupina pro tento výrobek F1tol N (+/-) Tolerance síly předepjaté pružiny F2tol N (+/-) Tolerance síly napnuté pružiny Technický výkres Tlačná pružina Datový list Tlačná pružina D-011Z-01 Pružinová ocel Ø 0,25 x 4,4 x 29,2 mm Datový list stáhnout soubor pdf Charakteristika kovové pružiny Tlačná pružina D-011Z-01 Pružinová ocel Ø 0,25 x 4,4 x 29,2 mm Charakteristika kovové pružiny stáhnout soubor pdf CAD data Tlačná pružina D-011Z-01 Pružinová ocel Ø 0,25 x 4,4 x 29,2 mm CAD modely stažení: step, stl, iges ... síla-dráha-výpočet Tlačná pružina D-011Z-01 Pružinová ocel Ø 0,25 x 4,4 x 29,2 mm síla-dráha-výpočet Tlačná pružina D-011Z-01 Formulář dotazu Tlačná pružina D-011Z-01 Pružinová ocel Ø 0,25 x 4,4 x 29,2 mm Formulář dotazu Tlačná pružina D-011Z-01 Číslo celního sazebníku: 73202081; Tlačná pružina D-011Z-01 Země původu: DE, German; Tlačná pružina D-011Z-01 Obrázek produktu - Tlacné pružiny D-011Z-01 QR-Code: Tlačná pružina D-011Z-01
