Tlačná pružina D-013 Pružinová ocel Ø 0,25 x 3,2 x 10,6 mm

Cenová stupnice - Tlačná pružina D-013

Množství Jedn. cena [EUR]
1 4,6100 EUR
2 3,2500 EUR
3 3,1000 EUR
7 1,7300 EUR
17 0,6900 EUR
37 0,3600 EUR
75 0,1900 EUR
125 0,1503 EUR
175 0,1189 EUR
250 0,0939 EUR
350 0,0694 EUR
450 0,0630 EUR

Tlačná pružina Nakoupit

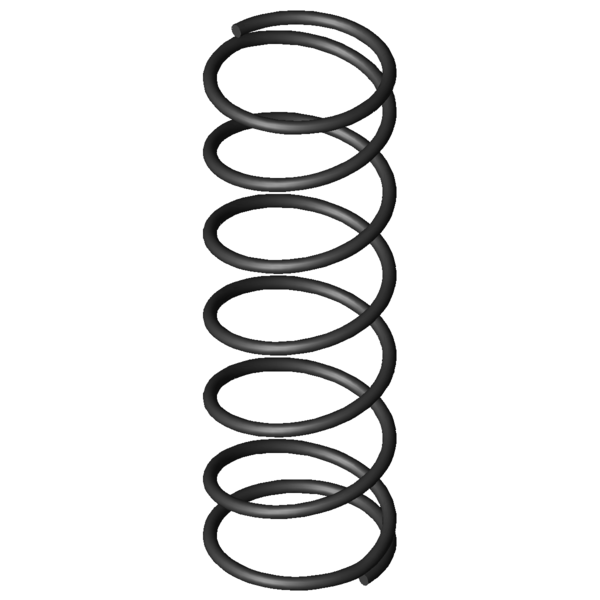

Obrázek produktu Tlačná pružina D-013
Obrázek produktu Tlačná pružina D-013
Množství: Přidat do nákupního košíku

Technické údaje - Tlačná pružina D-013

Značka Hodnota Jednotka Popis
Druh materiálu EN 10270-1 - Druh materiálu
Stav konců pružiny Dosedající vinutí - Stav konců pružiny
F1 N Síla předepjaté pružiny
L1 mm Délka předepjaté pružiny
s1 mm Dráha předepjaté pružiny
F2 N Síla napnuté pružiny
L2 mm Délka napnuté pružiny
s2 mm Dráha napnuté pružiny
d 0,25 mm Prumer drátu
Di mm Vnitřní průměr vinutí
D 3,2 mm Střední průměr vinutí
De 3,45 mm Vnější průměr vinutí
Dd 2,5 mm Největší průměr trnu
Dh 4 mm Nejmenší průměr dutinky
L0 10,6 mm Délka nenapnuté pružiny
Lk mm Vzpěrná délka
Fn 1,739 N Maximální síla při statickém zatížení
Ln 2,73 mm Nejmenší délka při statickém zatížení
sn 7,87 mm Největší dráha pružiny při statickém zatížení
Fndyn 1,687 N Maximální síla při dynamickém zatížení
Lndyn 2,96 mm Nejmenší délka při dynamickém zatížení
shdyn 2,54 mm Největší dráha pružiny při dynamickém zatížení
S 1,814 mm Stoupání pružiny (mezi dvěma středy vinutí)
n 5,5 Kus Počet pružících vinutí
nt Kus Celkový počet vinutí
R 0,221 N/mm Tuhost pružiny
Gew 0,0293 g Hmotnost výrobku
Fntol 0,17 N (+/-) Tolerance pro statickou maximální sílu
Fndtol 0,17 N (+/-) Tolerance pro dynamickou maximální sílu
Detol 0,2 mm (+/-) Tolerance průměru vinutí
L0tol 0,66 mm (+/-) Tolerance délky nenapnuté pružiny
PG A - Cenová skupina pro tento výrobek
F1tol N (+/-) Tolerance síly předepjaté pružiny
F2tol N (+/-) Tolerance síly napnuté pružiny
Technický výkres Tlačná pružina
Technický výkres Tlačná pružina

Datový list Tlačná pružina D-013 Pružinová ocel Ø 0,25 x 3,2 x 10,6 mm

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Tlačná pružina D-013 Pružinová ocel Ø 0,25 x 3,2 x 10,6 mm

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Tlačná pružina D-013 Pružinová ocel Ø 0,25 x 3,2 x 10,6 mm

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Tlačná pružina D-013 Pružinová ocel Ø 0,25 x 3,2 x 10,6 mm

síla-dráha-výpočet Tlačná pružina D-013

Formulář dotazu Tlačná pružina D-013 Pružinová ocel Ø 0,25 x 3,2 x 10,6 mm

Formulář dotazu Tlačná pružina D-013

Podobné tlačné pružiny pro Tlačná pružina D-013 Pružinová ocel Ø 0,25 x 3,2 x 10,6 mm

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tlačné pružiny z jiného materiálu

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku Materiál d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Kus) R (N/mm) Podobnost in %: Celkově | Geometrie | Zatížení | Ztuhlost
D-013 EN 10270-1 0,25 3,45 10,6 1,739 2,73 7,87 5,5 0,221 100,0 | 100,0 | 100,0 | 100,0
VD-013 1.4310 0,25 3,45 10,6 1,493 2,73 7,87 5,5 0,19 92,9 | 100,0 | 92,9 | 85,9
Počet podobných kovových pružin: 2

Podobné tlačné pružiny s jinou konfigurací nosnosti

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost
číslo článku De (mm) L0 (mm) R (N/mm) Materiál Fn (N) Ln (mm) sn (mm) Podobnost in %
Celkově | Geometrie | Zatížení | Ztuhlost
D-006C 2,5 10 0,158 EN 10270-1 1,118 2,91 7,09 76,9 | 82,3 | 77,2 | 71,4
D-016C 3,2 12 0,194 EN 10270-1 1,648 3,49 8,51 91,7 | 93,7 | 93,6 | 87,6
D-013 3,45 10,6 0,221 EN 10270-1 1,739 2,73 7,87 100,0 | 100,0 | 100,0 | 100,0
D-016B 3,2 8 0,282 EN 10270-1 1,501 2,67 5,33 88,1 | 93,0 | 90,1 | 81,2
D-026R-02 4 11 0,296 EN 10270-1 2,298 3,24 7,76 49,4 | 80,9 | 48,9 | 18,6
D-019 2,75 10,9 0,3 EN 10270-1 2,208 3,53 7,37 84,1 | 92,3 | 86,2 | 73,8
D-012A 3,45 7,1 0,347 EN 10270-1 1,751 2,05 5,05 57,8 | 87,6 | 61,3 | 24,5
D-012 3,45 6,9 0,347 EN 10270-1 1,682 2,05 4,85 100,0 | 100,0 | 100,0 | 100,0
D-021D 2,5 10 0,349 EN 10270-1 2,121 3,93 6,07 77,2 | 88,9 | 79,6 | 63,2
D-035 3,52 13,7 0,384 EN 10270-1 3,521 4,52 9,18 49,0 | 81,7 | 50,9 | 14,3
D-035A 3,52 14 0,384 EN 10270-1 3,636 4,52 9,48 49,6 | 82,4 | 52,1 | 14,3
D-026R-12 3,2 12 0,398 EN 10270-1 3,1 4,21 7,79 73,7 | 88,1 | 77,5 | 55,5
D-034A 3,52 9,4 0,593 EN 10270-1 3,604 3,32 6,08 68,3 | 83,2 | 63,2 | 58,5
D-034 3,52 9,1 0,593 EN 10270-1 3,426 3,32 5,78 69,7 | 84,0 | 66,5 | 58,5
D-026R-11 3,2 7,7 0,615 EN 10270-1 2,832 3,1 4,6 74,0 | 88,6 | 77,1 | 56,3
D-026R-23 2,5 10 0,62 EN 10270-1 2,804 5,48 4,52 59,6 | 83,4 | 59,7 | 35,6
D-049 4,4 11,2 0,741 EN 10270-1 5,223 4,15 7,05 56,6 | 78,5 | 61,4 | 29,8
D-040A 2,82 10 0,804 EN 10270-1 4,536 4,36 5,64 55,7 | 84,7 | 55,0 | 27,5
Počet podobných kovových pružin: 17

Číslo celního sazebníku: 73202081; Tlačná pružina D-013

Země původu: DE, German; Tlačná pružina D-013
