Tlačná pružina D-095C Pružinová ocel Ø 0,63 x 7,27 x 20 mm

Cenová stupnice - Tlačná pružina D-095C

Množství	Jedn. cena [EUR]
1	4,7200 EUR
2	3,3300 EUR
3	3,1700 EUR
7	1,7700 EUR
17	0,7400 EUR
37	0,4200 EUR
75	0,2000 EUR
125	0,1664 EUR
175	0,1253 EUR
250	0,1002 EUR
350	0,0758 EUR
450	0,0694 EUR

Tlačná pružina Nakoupit

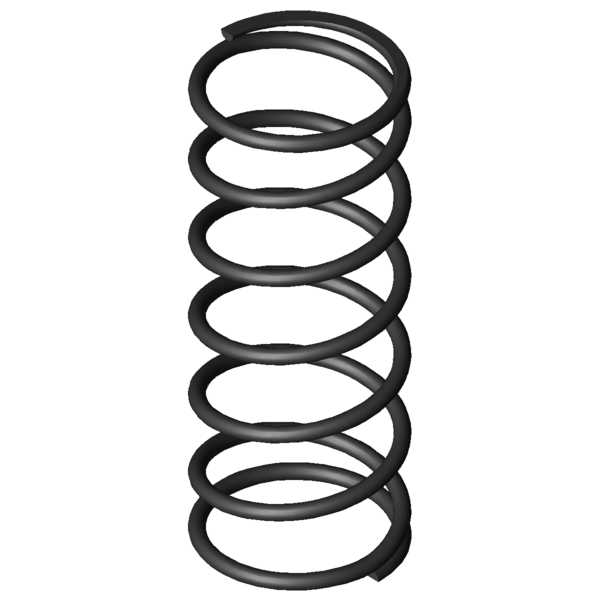

Obrázek produktu Tlačná pružina D-095C

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Tlačná pružina D-095C

Značka	Hodnota	Jednotka	Popis
Druh materiálu	EN 10270-1	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	0,63	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	7,27	mm	Střední průměr vinutí
De	7,9	mm	Vnější průměr vinutí
Dd	6,2	mm	Největší průměr trnu
Dh	8,6	mm	Nejmenší průměr dutinky
L0	20	mm	Délka nenapnuté pružiny
Lk		mm	Vzpěrná délka
Fn	10,811	N	Maximální síla při statickém zatížení
Ln	5,76	mm	Nejmenší délka při statickém zatížení
sn	14,24	mm	Největší dráha pružiny při statickém zatížení
Fndyn	10,411	N	Maximální síla při dynamickém zatížení
Lndyn	6,29	mm	Nejmenší délka při dynamickém zatížení
shdyn	5,83	mm	Největší dráha pružiny při dynamickém zatížení
S	3,522	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	5,5	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	0,759	N/mm	Tuhost pružiny
Gew	0,4221	g	Hmotnost výrobku
Fntol	0,89	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol	0,88	N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	0,3	mm	(+/-) Tolerance průměru vinutí
L0tol	0,96	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	B	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Datový list Tlačná pružina D-095C Pružinová ocel Ø 0,63 x 7,27 x 20 mm

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Tlačná pružina D-095C Pružinová ocel Ø 0,63 x 7,27 x 20 mm

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Tlačná pružina D-095C Pružinová ocel Ø 0,63 x 7,27 x 20 mm

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Tlačná pružina D-095C Pružinová ocel Ø 0,63 x 7,27 x 20 mm

síla-dráha-výpočet Tlačná pružina D-095C

Formulář dotazu Tlačná pružina D-095C Pružinová ocel Ø 0,63 x 7,27 x 20 mm

Formulář dotazu Tlačná pružina D-095C

Podobné tlačné pružiny pro Tlačná pružina D-095C Pružinová ocel Ø 0,63 x 7,27 x 20 mm

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tlačné pružiny z jiného materiálu

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-095C	EN 10270-1	0,63	7,9	20	10,811	5,76	14,24	5,5	0,759	100,0 \| 100,0 \| 100,0 \| 100,0
VD-095C	1.4310	0,63	7,9	20	9,285	5,76	14,24	5,5	0,652	92,9 \| 100,0 \| 92,9 \| 85,9

Počet podobných kovových pružin: 2

Podobné tlačné pružiny s jinou konfigurací nosnosti

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-063O	7,6	23	0,323	EN 10270-1	5,868	4,86	18,14	65,5 \| 87,5 \| 66,4 \| 42,6
D-063H-22	8,5	18	0,383	EN 10270-1	5,583	3,41	14,59	70,8 \| 87,4 \| 74,6 \| 50,4
D-065	6,8	20	0,463	EN 10270-1	7,093	4,68	15,32	76,2 \| 88,5 \| 79,3 \| 61,0
D-063Q-01	7,5	19	0,53	EN 10270-1	8,253	3,44	15,56	81,2 \| 89,8 \| 83,9 \| 69,9
D-090E-02	9	18,5	0,562	EN 10270-1	8,54	3,3	15,2	83,2 \| 89,2 \| 86,3 \| 74,0
D-095C	7,9	20	0,759	EN 10270-1	10,811	5,76	14,24	100,0 \| 100,0 \| 100,0 \| 100,0
D-115H-10	7,8	17	1,051	EN 10270-1	10,401	7,11	9,89	70,8 \| 94,2 \| 71,0 \| 47,3
D-115K	7,5	21,8	1,414	EN 10270-1	22,093	6,18	15,62	72,0 \| 92,2 \| 70,0 \| 53,7
D-124	8,8	21,5	1,482	EN 10270-1	21,338	7,1	14,4	71,1 \| 87,2 \| 74,8 \| 51,2
D-117H-30	8	22	1,538	EN 10270-1	23,66	6,62	15,38	69,9 \| 91,2 \| 69,1 \| 49,4
D-127C	8,3	19	1,798	EN 10270-1	21,544	7,02	11,98	66,3 \| 89,6 \| 67,2 \| 42,2
D-127E-03	8	22	1,863	EN 10270-1	27,086	7,46	14,54	66,4 \| 89,5 \| 68,9 \| 40,8
D-127E-02	8	19,2	2,033	EN 10270-1	24,85	6,97	12,23	64,4 \| 91,2 \| 64,7 \| 37,4
D-143H-10	8,4	22	2,881	EN 10270-1	41,019	7,76	14,24	58,2 \| 85,0 \| 63,2 \| 26,4
D-160	9	19	3,618	EN 10270-1	37,704	8,58	10,42	51,3 \| 81,9 \| 50,9 \| 21,0
D-144	6,9	19,5	3,868	EN 10270-1	35,973	10,2	9,3	50,8 \| 84,9 \| 47,7 \| 19,6
D-165C	8,7	18	4,057	EN 10270-1	38,385	8,54	9,46	49,1 \| 81,3 \| 47,3 \| 18,7
D-169	7,3	21,5	4,793	EN 10270-1	46,226	11,86	9,64	48,1 \| 82,8 \| 45,5 \| 15,8
D-166J	8	16,5	5,4	EN 10270-1	43,449	8,45	8,05	63,6 \| 84,3 \| 65,5 \| 41,2
D-180-11	9	18,5	5,5	EN 10270-1	50,477	9,32	9,18	45,3 \| 79,2 \| 42,9 \| 13,8
D-173A-01	7	18	7,861	EN 10270-1	71,344	8,92	9,08	43,2 \| 80,5 \| 39,5 \| 9,7

Počet podobných kovových pružin: 20

Číslo celního sazebníku: 73202081; Tlačná pružina D-095C

Země původu: DE, German; Tlačná pružina D-095C
