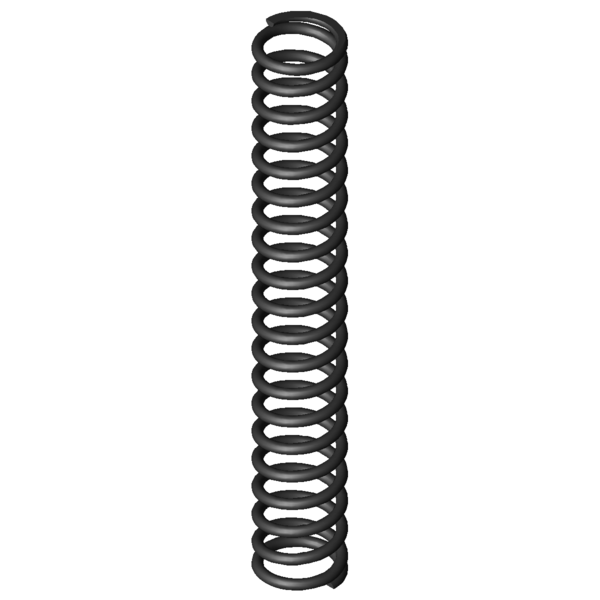

Domov » Výrobek » Tlacné pružiny » d-132d Adresa URL teilen Adresa URL byla úspěšně zkopírována do schránky! Přehled Položka byla přidána do vašeho nákupního košíku. Tlačná pružina D-132D Pružinová ocel Ø 0,8 x 5,6 x 43 mm Cenová stupnice - Tlačná pružina D-132D Množství Jedn. cena [EUR] 1 4,8500 EUR 2 3,4200 EUR 3 3,2600 EUR 7 1,8400 EUR 17 0,8300 EUR 37 0,5200 EUR 75 0,3400 EUR 125 0,2817 EUR 175 0,2192 EUR 250 0,1878 EUR 350 0,1452 EUR 450 0,1264 EUR Tlačná pružina Nakoupit Obrázek produktu Tlačná pružina D-132D Množství:Množství: Přidat do nákupního košíku Technické údaje - Tlačná pružina D-132D Značka Hodnota Jednotka Popis Druh materiálu EN 10270-1 - Druh materiálu Stav konců pružiny Dosedající a broušené vinutí - Stav konců pružiny F1 N Síla předepjaté pružiny L1 mm Délka předepjaté pružiny s1 mm Dráha předepjaté pružiny F2 N Síla napnuté pružiny L2 mm Délka napnuté pružiny s2 mm Dráha napnuté pružiny d 0,8 mm Prumer drátu Di mm Vnitřní průměr vinutí D 5,6 mm Střední průměr vinutí De 6,4 mm Vnější průměr vinutí Dd 4,4 mm Největší průměr trnu Dh 6,9 mm Nejmenší průměr dutinky L0 43 mm Délka nenapnuté pružiny Lk 33,76 mm Vzpěrná délka Fn 30,866 N Maximální síla při statickém zatížení Ln 18,97 mm Nejmenší délka při statickém zatížení sn 24,03 mm Největší dráha pružiny při statickém zatížení Fndyn 29,207 N Maximální síla při dynamickém zatížení Lndyn 20,26 mm Nejmenší délka při dynamickém zatížení shdyn 10,33 mm Největší dráha pružiny při dynamickém zatížení S 2,281 mm Stoupání pružiny (mezi dvěma středy vinutí) n 18,5 Kus Počet pružících vinutí nt Kus Celkový počet vinutí R 1,284 N/mm Tuhost pružiny Gew 1,433 g Hmotnost výrobku Fntol 2,01 N (+/-) Tolerance pro statickou maximální sílu Fndtol 1,98 N (+/-) Tolerance pro dynamickou maximální sílu Detol 0,2 mm (+/-) Tolerance průměru vinutí L0tol 1,2 mm (+/-) Tolerance délky nenapnuté pružiny PG D - Cenová skupina pro tento výrobek F1tol N (+/-) Tolerance síly předepjaté pružiny F2tol N (+/-) Tolerance síly napnuté pružiny Technický výkres Tlačná pružina Datový list Tlačná pružina D-132D Pružinová ocel Ø 0,8 x 5,6 x 43 mm Datový list stáhnout soubor pdf Charakteristika kovové pružiny Tlačná pružina D-132D Pružinová ocel Ø 0,8 x 5,6 x 43 mm Charakteristika kovové pružiny stáhnout soubor pdf CAD data Tlačná pružina D-132D Pružinová ocel Ø 0,8 x 5,6 x 43 mm CAD modely stažení: step, stl, iges ... síla-dráha-výpočet Tlačná pružina D-132D Pružinová ocel Ø 0,8 x 5,6 x 43 mm síla-dráha-výpočet Tlačná pružina D-132D Formulář dotazu Tlačná pružina D-132D Pružinová ocel Ø 0,8 x 5,6 x 43 mm Formulář dotazu Tlačná pružina D-132D Číslo celního sazebníku: 73202081; Tlačná pružina D-132D Země původu: DE, German; Tlačná pružina D-132D Obrázek produktu - Tlacné pružiny D-132D QR-Code: Tlačná pružina D-132D
