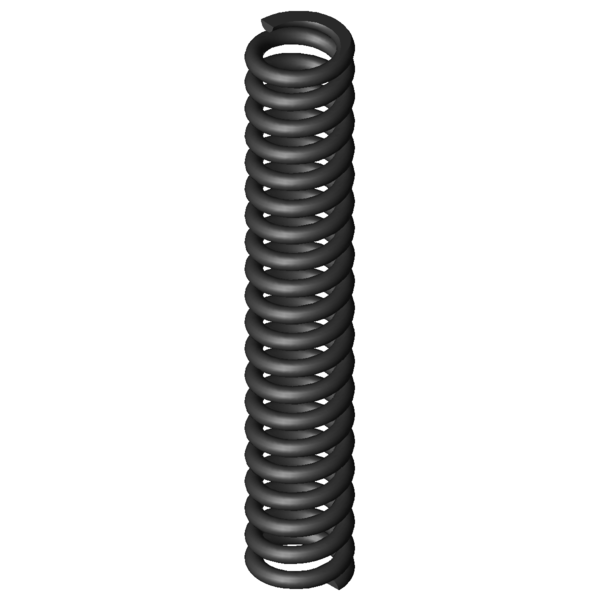

Domov » Výrobek » Tlacné pružiny » d-142 Adresa URL teilen Adresa URL byla úspěšně zkopírována do schránky! Přehled Položka byla přidána do vašeho nákupního košíku. Tlačná pružina D-142 Pružinová ocel Ø 0,8 x 4 x 28 mm Cenová stupnice - Tlačná pružina D-142 Množství Jedn. cena [EUR] 1 4,8100 EUR 2 3,3900 EUR 3 3,2300 EUR 7 1,8100 EUR 17 0,7800 EUR 37 0,4700 EUR 75 0,2700 EUR 125 0,2226 EUR 175 0,1689 EUR 250 0,1503 EUR 350 0,1199 EUR 450 0,1011 EUR Tlačná pružina Nakoupit Obrázek produktu Tlačná pružina D-142 Množství: Přidat do nákupního košíku Technické údaje - Tlačná pružina D-142 Značka Hodnota Jednotka Popis Druh materiálu EN 10270-1 - Druh materiálu Stav konců pružiny Dosedající a broušené vinutí - Stav konců pružiny F1 N Síla předepjaté pružiny L1 mm Délka předepjaté pružiny s1 mm Dráha předepjaté pružiny F2 N Síla napnuté pružiny L2 mm Délka napnuté pružiny s2 mm Dráha napnuté pružiny d 0,8 mm Prumer drátu Di mm Vnitřní průměr vinutí D 4 mm Střední průměr vinutí De 4,8 mm Vnější průměr vinutí Dd 2,8 mm Největší průměr trnu Dh 5,2 mm Nejmenší průměr dutinky L0 28 mm Délka nenapnuté pružiny Lk 20,48 mm Vzpěrná délka Fn 33,71 N Maximální síla při statickém zatížení Ln 18,44 mm Nejmenší délka při statickém zatížení sn 9,57 mm Největší dráha pružiny při statickém zatížení Fndyn 30,098 N Maximální síla při dynamickém zatížení Lndyn 19,46 mm Nejmenší délka při dynamickém zatížení shdyn 5,67 mm Největší dráha pružiny při dynamickém zatížení S 1,47 mm Stoupání pružiny (mezi dvěma středy vinutí) n 18,5 Kus Počet pružících vinutí nt Kus Celkový počet vinutí R 3,524 N/mm Tuhost pružiny Gew 1,0236 g Hmotnost výrobku Fntol 3,53 N (+/-) Tolerance pro statickou maximální sílu Fndtol 3,48 N (+/-) Tolerance pro dynamickou maximální sílu Detol 0,15 mm (+/-) Tolerance průměru vinutí L0tol 0,86 mm (+/-) Tolerance délky nenapnuté pružiny PG C - Cenová skupina pro tento výrobek F1tol N (+/-) Tolerance síly předepjaté pružiny F2tol N (+/-) Tolerance síly napnuté pružiny CAD výkres Tlačná pružina D-142 Datový list Tlačná pružina D-142 Pružinová ocel Ø 0,8 x 4 x 28 mm Datový list stáhnout soubor pdf Charakteristika kovové pružiny Tlačná pružina D-142 Pružinová ocel Ø 0,8 x 4 x 28 mm Charakteristika kovové pružiny stáhnout soubor pdf CAD data Tlačná pružina D-142 Pružinová ocel Ø 0,8 x 4 x 28 mm CAD modely stažení: step, stl, iges ... síla-dráha-výpočet Tlačná pružina D-142 Pružinová ocel Ø 0,8 x 4 x 28 mm síla-dráha-výpočet Tlačná pružina D-142 Podobný Tlačná pružina VD-142 Nerezová ocel Ø 0,8 x 4 x 28 mm Podobný Tlačná pružina VD-142 Číslo celního sazebníku: 73202081; Tlačná pružina D-142 Země původu: DE, German; Tlačná pružina D-142 Obrázek produktu - Tlacné pružiny D-142 QR-Code: Tlačná pružina D-142
