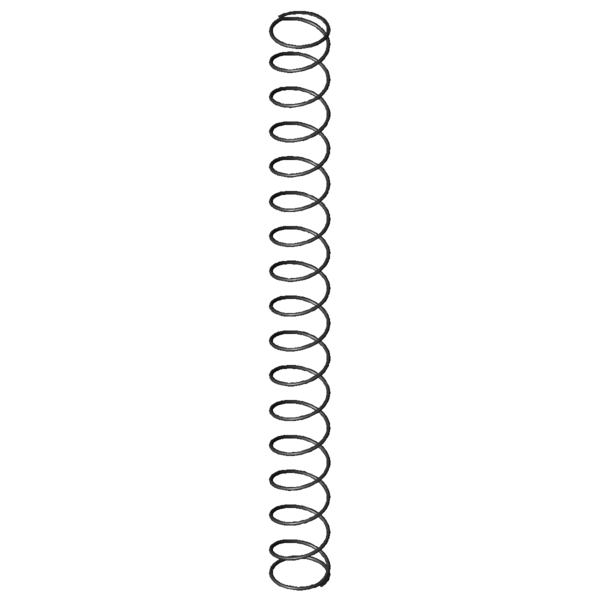

Domov » Výrobek » Tlacné pružiny » d-145h Adresa URL teilen Adresa URL byla úspěšně zkopírována do schránky! Přehled Položka byla přidána do vašeho nákupního košíku. Tlačná pružina D-145H Pružinová ocel Ø 1 x 16 x 186 mm Cenová stupnice - Tlačná pružina D-145H Množství Jedn. cena [EUR] 1 4,8500 EUR 2 3,4200 EUR 3 3,2600 EUR 7 1,8400 EUR 17 0,8300 EUR 37 0,5200 EUR 75 0,3400 EUR 125 0,2817 EUR 175 0,2192 EUR 250 0,1878 EUR 350 0,1452 EUR 450 0,1264 EUR Tlačná pružina Nakoupit Obrázek produktu Tlačná pružina D-145H Množství:Množství: Přidat do nákupního košíku Technické údaje - Tlačná pružina D-145H Značka Hodnota Jednotka Popis Druh materiálu EN 10270-1 - Druh materiálu Stav konců pružiny Dosedající a broušené vinutí - Stav konců pružiny F1 N Síla předepjaté pružiny L1 mm Délka předepjaté pružiny s1 mm Dráha předepjaté pružiny F2 N Síla napnuté pružiny L2 mm Délka napnuté pružiny s2 mm Dráha napnuté pružiny d 1 mm Prumer drátu Di mm Vnitřní průměr vinutí D 16 mm Střední průměr vinutí De 17 mm Vnější průměr vinutí Dd 14,4 mm Největší průměr trnu Dh 18,5 mm Nejmenší průměr dutinky L0 186 mm Délka nenapnuté pružiny Lk 170 mm Vzpěrná délka Fn 25,834 N Maximální síla při statickém zatížení Ln 25 mm Nejmenší délka při statickém zatížení sn 161 mm Největší dráha pružiny při statickém zatížení Fndyn 25,048 N Maximální síla při dynamickém zatížení Lndyn 29,9 mm Nejmenší délka při dynamickém zatížení shdyn 56,46 mm Největší dráha pružiny při dynamickém zatížení S 11,935 mm Stoupání pružiny (mezi dvěma středy vinutí) n 15,5 Kus Počet pružících vinutí nt Kus Celkový počet vinutí R 0,16 N/mm Tuhost pružiny Gew 5,4611 g Hmotnost výrobku Fntol 1,6 N (+/-) Tolerance pro statickou maximální sílu Fndtol 1,59 N (+/-) Tolerance pro dynamickou maximální sílu Detol 0,4 mm (+/-) Tolerance průměru vinutí L0tol 7,58 mm (+/-) Tolerance délky nenapnuté pružiny PG D - Cenová skupina pro tento výrobek F1tol N (+/-) Tolerance síly předepjaté pružiny F2tol N (+/-) Tolerance síly napnuté pružiny Technický výkres Tlačná pružina Datový list Tlačná pružina D-145H Pružinová ocel Ø 1 x 16 x 186 mm Datový list stáhnout soubor pdf Charakteristika kovové pružiny Tlačná pružina D-145H Pružinová ocel Ø 1 x 16 x 186 mm Charakteristika kovové pružiny stáhnout soubor pdf CAD data Tlačná pružina D-145H Pružinová ocel Ø 1 x 16 x 186 mm CAD modely stažení: step, stl, iges ... síla-dráha-výpočet Tlačná pružina D-145H Pružinová ocel Ø 1 x 16 x 186 mm síla-dráha-výpočet Tlačná pružina D-145H Formulář dotazu Tlačná pružina D-145H Pružinová ocel Ø 1 x 16 x 186 mm Formulář dotazu Tlačná pružina D-145H Číslo celního sazebníku: 73202081; Tlačná pružina D-145H Země původu: DE, German; Tlačná pružina D-145H Obrázek produktu - Tlacné pružiny D-145H QR-Code: Tlačná pružina D-145H
