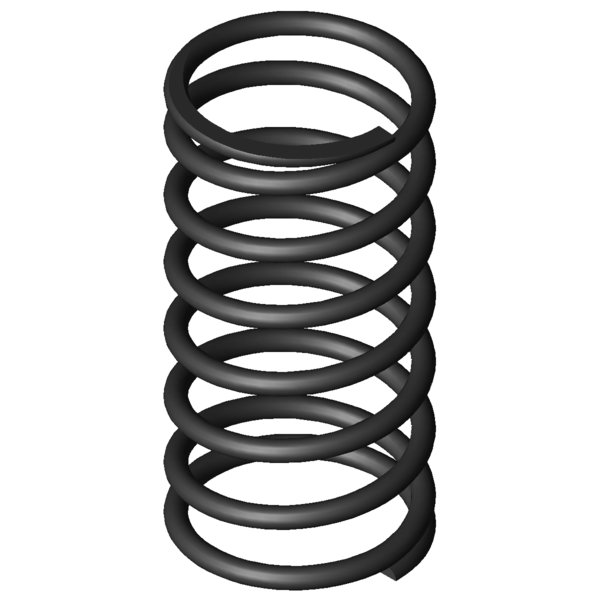

Domov » Výrobek » Tlacné pružiny » d-151b Adresa URL teilen Adresa URL byla úspěšně zkopírována do schránky! Přehled Zpět na přehled Položka byla přidána do vašeho nákupního košíku. Tlačná pružina D-151B Pružinová ocel Ø 1 x 10 x 22 mm Cenová stupnice - Tlačná pružina D-151B Množství Jedn. cena [EUR] 1 4,8100 EUR 2 3,3900 EUR 3 3,2300 EUR 7 1,8100 EUR 17 0,7800 EUR 37 0,4700 EUR 75 0,2700 EUR 125 0,2226 EUR 175 0,1689 EUR 250 0,1503 EUR 350 0,1199 EUR 450 0,1011 EUR Tlačná pružina Nakoupit Obrázek produktu Tlačná pružina D-151B Množství:Množství: Přidat do nákupního košíku Technické údaje - Tlačná pružina D-151B Značka Hodnota Jednotka Popis Druh materiálu EN 10270-1 - Druh materiálu Stav konců pružiny Dosedající a broušené vinutí - Stav konců pružiny F1 - N Síla předepjaté pružiny L1 - mm Délka předepjaté pružiny s1 - mm Dráha předepjaté pružiny F2 - N Síla napnuté pružiny L2 - mm Délka napnuté pružiny s2 - mm Dráha napnuté pružiny d 1 mm Prumer drátu Di - mm Vnitřní průměr vinutí D 10 mm Střední průměr vinutí De 11 mm Vnější průměr vinutí Dd 8,5 mm Největší průměr trnu Dh 11,7 mm Nejmenší průměr dutinky L0 22 mm Délka nenapnuté pružiny Lk mm Vzpěrná délka Fn 21,224 N Maximální síla při statickém zatížení Ln 9,5 mm Nejmenší délka při statickém zatížení sn 12,5 mm Největší dráha pružiny při statickém zatížení Fndyn 19,951 N Maximální síla při dynamickém zatížení Lndyn 10,25 mm Nejmenší délka při dynamickém zatížení shdyn 11,7 mm Největší dráha pružiny při dynamickém zatížení S 3,5 mm Stoupání pružiny (mezi dvěma středy vinutí) n 6 Kus Počet pružících vinutí nt - Kus Celkový počet vinutí R 1,698 N/mm Tuhost pružiny Gew 1,5603 g Hmotnost výrobku Fntol 2,04 N (+/-) Tolerance pro statickou maximální sílu Fndtol 2,02 N (+/-) Tolerance pro dynamickou maximální sílu Detol 0,3 mm (+/-) Tolerance průměru vinutí L0tol 1 mm (+/-) Tolerance délky nenapnuté pružiny PG C - Cenová skupina pro tento výrobek F1tol - N (+/-) Tolerance síly předepjaté pružiny F2tol - N (+/-) Tolerance síly napnuté pružiny Technický výkres Tlačná pružina Datový list Tlačná pružina D-151B Pružinová ocel Ø 1 x 10 x 22 mm Datový list stáhnout soubor pdf Charakteristika kovové pružiny Tlačná pružina D-151B Pružinová ocel Ø 1 x 10 x 22 mm Charakteristika kovové pružiny stáhnout soubor pdf CAD data Tlačná pružina D-151B Pružinová ocel Ø 1 x 10 x 22 mm CAD modely stažení: step, stl, iges ... síla-dráha-výpočet Tlačná pružina D-151B Pružinová ocel Ø 1 x 10 x 22 mm síla-dráha-výpočet Tlačná pružina D-151B Formulář dotazu Tlačná pružina D-151B Pružinová ocel Ø 1 x 10 x 22 mm Formulář dotazu Tlačná pružina D-151B Číslo celního sazebníku: 73202081; Tlačná pružina D-151B Země původu: DE, German; Tlačná pružina D-151B Obrázek produktu - Tlacné pružiny D-151B QR-Code: Tlačná pružina D-151B
