Tlačná pružina D-227G Pružinová ocel Ø 1,6 x 8 x 12 mm

Cenová stupnice - Tlačná pružina D-227G

Množství	Jedn. cena [EUR]
1	4,9400 EUR
2	3,4800 EUR
3	3,3200 EUR
7	1,9900 EUR
17	1,0000 EUR
37	0,6100 EUR
75	0,4600 EUR
125	0,3945 EUR
175	0,3631 EUR
250	0,3193 EUR
350	0,2780 EUR
450	0,2212 EUR

Tlačná pružina Nakoupit

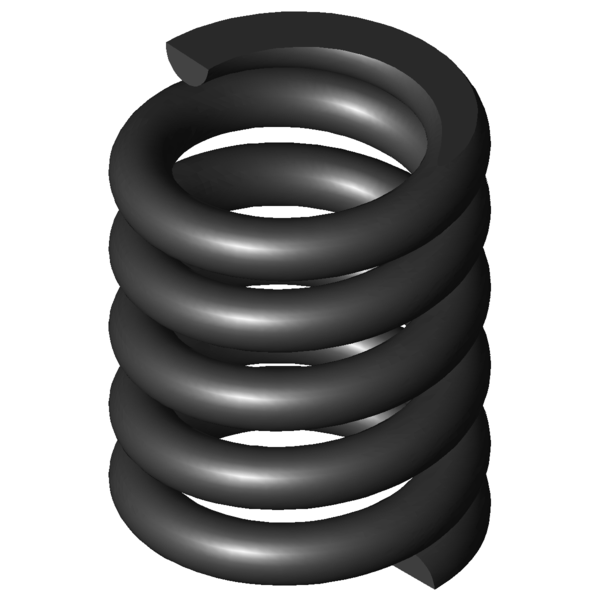

Obrázek produktu Tlačná pružina D-227G

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Tlačná pružina D-227G

Značka	Hodnota	Jednotka	Popis
Druh materiálu	EN 10270-1	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	1,6	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	8	mm	Střední průměr vinutí
De	9,6	mm	Vnější průměr vinutí
Dd	5,9	mm	Největší průměr trnu
Dh	10,1	mm	Nejmenší průměr dutinky
L0	12	mm	Délka nenapnuté pružiny
Lk		mm	Vzpěrná délka
Fn	90,535	N	Maximální síla při statickém zatížení
Ln	9,57	mm	Nejmenší délka při statickém zatížení
sn	2,43	mm	Největší dráha pružiny při statickém zatížení
Fndyn	76,005	N	Maximální síla při dynamickém zatížení
Lndyn	9,96	mm	Nejmenší délka při dynamickém zatížení
shdyn	2,04	mm	Největší dráha pružiny při dynamickém zatížení
S	2,971	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	3,5	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	37,257	N/mm	Tuhost pružiny
Gew	2,1969	g	Hmotnost výrobku
Fntol	15,01	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol	14,79	N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	0,25	mm	(+/-) Tolerance průměru vinutí
L0tol	0,37	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	F	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Datový list Tlačná pružina D-227G Pružinová ocel Ø 1,6 x 8 x 12 mm

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Tlačná pružina D-227G Pružinová ocel Ø 1,6 x 8 x 12 mm

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Tlačná pružina D-227G Pružinová ocel Ø 1,6 x 8 x 12 mm

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Tlačná pružina D-227G Pružinová ocel Ø 1,6 x 8 x 12 mm

síla-dráha-výpočet Tlačná pružina D-227G

Formulář dotazu Tlačná pružina D-227G Pružinová ocel Ø 1,6 x 8 x 12 mm

Formulář dotazu Tlačná pružina D-227G

Podobné tlačné pružiny pro Tlačná pružina D-227G Pružinová ocel Ø 1,6 x 8 x 12 mm

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tlačné pružiny z jiného materiálu

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-227G	EN 10270-1	1,6	9,6	12	90,535	9,57	2,43	3,5	37,257	100,0 \| 100,0 \| 100,0 \| 100,0
VD-227G	1.4310	1,6	9,6	12	77,76	9,57	2,43	3,5	32	92,9 \| 100,0 \| 92,9 \| 85,9

Počet podobných kovových pružin: 2

Podobné tlačné pružiny s jinou konfigurací nosnosti

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-127B	8,3	13	2,826	EN 10270-1	22,469	5,05	7,95	37,2 \| 76,3 \| 27,7 \| 7,6
D-127E-01	8	12,8	3,194	EN 10270-1	24,85	5,02	7,78	37,9 \| 75,7 \| 29,3 \| 8,6
D-122C	8,8	10,5	3,26	EN 10270-1	20,897	4,09	6,41	38,5 \| 76,4 \| 30,5 \| 8,8
D-159	9	13	5,685	EN 10270-1	38,738	6,19	6,81	45,8 \| 82,9 \| 39,2 \| 15,3
D-165B	8,7	12	6,376	EN 10270-1	37,226	6,16	5,84	47,6 \| 84,4 \| 41,4 \| 17,1
D-166H	8	10,8	8,486	EN 10270-1	39,823	6,11	4,69	49,8 \| 78,6 \| 47,9 \| 22,8
D-180-10	9	14	8,643	EN 10270-1	62,813	6,73	7,27	52,4 \| 82,7 \| 51,4 \| 23,2
D-190G	11,25	12	11,054	EN 10270-1	67,872	5,86	6,14	58,3 \| 87,8 \| 57,3 \| 29,7
D-195B	9,25	12	13,879	EN 10270-1	61,329	7,58	4,42	63,4 \| 91,5 \| 61,4 \| 37,2
D-180R	8,5	12,4	15,515	EN 10270-1	79,854	7,25	5,15	65,4 \| 86,8 \| 67,7 \| 41,6
D-207A	10	14,4	17,58	EN 10270-1	104,295	8,47	5,93	66,7 \| 88,9 \| 63,9 \| 47,2
D-207K-10	11,5	12,75	20,63	EN 10270-1	110,781	7,38	5,37	69,8 \| 90,4 \| 63,5 \| 55,4
D-207KG	10	14	23,994	EN 10270-1	119,303	9,03	4,97	72,9 \| 91,8 \| 62,4 \| 64,4
D-201	7,55	12	28,42	EN 10270-1	128,479	7,48	4,52	74,7 \| 85,6 \| 62,1 \| 76,3
D-227G	9,6	12	37,257	EN 10270-1	90,535	9,57	2,43	100,0 \| 100,0 \| 100,0 \| 100,0
D-222G	11,6	11,5	38,151	EN 10270-1	157,565	7,37	4,13	82,9 \| 92,9 \| 58,1 \| 97,7
D-207KR	8,5	12,3	42,961	EN 10270-1	144,068	8,95	3,35	82,5 \| 93,3 \| 67,7 \| 86,6
D-233A-05	12	12	44,789	EN 10270-1	167,96	8,25	3,75	77,4 \| 89,6 \| 59,4 \| 83,2
D-234BA-10	11	12,5	54,936	EN 10270-1	207,107	8,73	3,77	70,9 \| 90,7 \| 54,1 \| 67,8
D-232B	8	12	72,768	EN 10270-1	182,327	9,49	2,51	73,0 \| 94,4 \| 73,2 \| 51,3
D-234C	9	13,4	81,864	EN 10270-1	222,571	10,68	2,72	67,1 \| 90,7 \| 65,0 \| 45,5

Počet podobných kovových pružin: 20

Číslo celního sazebníku: 73202081; Tlačná pružina D-227G

Země původu: DE, German; Tlačná pružina D-227G
