Tlačná pružina D-228 Pružinová ocel Ø 1,6 x 8 x 14,5 mm

Name: D-228 - Tlacné pružiny
SKU: D-228
Availability: InStock

Cenová stupnice - Tlačná pružina D-228

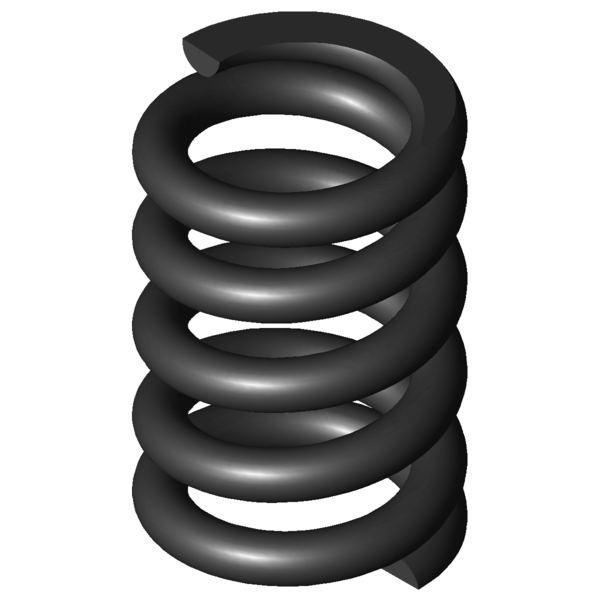

Obrázek produktu Tlačná pružina D-228

Množství:Množství: Přidat do nákupního košíku

Značka	Hodnota	Jednotka	Popis
Druh materiálu	EN 10270-1	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	1,6	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	8	mm	Střední průměr vinutí
De	9,6	mm	Vnější průměr vinutí
Dd	5,9	mm	Největší průměr trnu
Dh	10,1	mm	Nejmenší průměr dutinky
L0	14,5	mm	Délka nenapnuté pružiny
Lk		mm	Vzpěrná délka
Fn	183,678	N	Maximální síla při statickém zatížení
Ln	9,57	mm	Nejmenší délka při statickém zatížení
sn	4,93	mm	Největší dráha pružiny při statickém zatížení
Fndyn	156,48	N	Maximální síla při dynamickém zatížení
Lndyn	10,3	mm	Nejmenší délka při dynamickém zatížení
shdyn	1,54	mm	Největší dráha pružiny při dynamickém zatížení
S	3,686	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	3,5	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	37,257	N/mm	Tuhost pružiny
Gew	2,1969	g	Hmotnost výrobku
Fntol	16,41	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol	16,19	N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	0,25	mm	(+/-) Tolerance průměru vinutí
L0tol	0,37	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	F	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-228	EN 10270-1	1,6	9,6	14,5	183,678	9,57	4,93	3,5	37,257	77,8 \| 93,2 \| 78,6 \| 61,6
VD-228	1.4310	1,6	9,6	14,5	157,76	9,57	4,93	3,5	32	92,9 \| 100,0 \| 92,9 \| 85,9

Počet podobných kovových pružin: 2

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-123	8,8	14,5	2,329	EN 10270-1	21,889	5,1	9,4	39,7 \| 80,6 \| 32,2 \| 6,3
D-127B	8,3	13	2,826	EN 10270-1	22,469	5,05	7,95	37,2 \| 76,3 \| 27,7 \| 7,6
D-159	9	13	5,685	EN 10270-1	38,738	6,19	6,81	45,8 \| 82,9 \| 39,2 \| 15,3
D-168	7,3	14,5	7,408	EN 10270-1	45,354	8,38	6,12	50,7 \| 79,5 \| 52,6 \| 19,9
D-180-10	9	14	8,643	EN 10270-1	62,813	6,73	7,27	52,4 \| 82,7 \| 51,4 \| 23,2
D-196A	9,25	17	8,832	EN 10270-1	57,543	10,48	6,52	63,5 \| 84,9 \| 67,1 \| 38,4
D-195A-13	9,5	17,5	9,843	EN 10270-1	83,076	9,06	8,44	64,4 \| 84,7 \| 65,7 \| 42,9
D-196	9,25	15	13,879	EN 10270-1	102,967	7,58	7,42	74,7 \| 85,9 \| 77,8 \| 60,4
D-195B	9,25	12	13,879	EN 10270-1	61,329	7,58	4,42	63,4 \| 91,5 \| 61,4 \| 37,2
D-207A	10	14,4	17,58	EN 10270-1	104,295	8,47	5,93	66,7 \| 88,9 \| 63,9 \| 47,2
D-227C	11	15,7	22,967	EN 10270-1	138,949	9,65	6,05	100,0 \| 100,0 \| 100,0 \| 100,0
D-228A	9,6	18	23,709	EN 10270-1	113,567	13,21	4,79	78,9 \| 93,5 \| 79,5 \| 63,6
D-207KG	10	14	23,994	EN 10270-1	119,303	9,03	4,97	72,9 \| 91,8 \| 62,4 \| 64,4
D-222H	11,6	14	26,706	EN 10270-1	164,776	7,83	6,17	90,6 \| 94,7 \| 91,2 \| 86,0
D-228	9,6	14,5	37,257	EN 10270-1	183,678	9,57	4,93	77,8 \| 93,2 \| 78,6 \| 61,6
D-262B	10,7	14	70,723	EN 10270-1	148,612	11,9	2,1	61,8 \| 88,8 \| 64,1 \| 32,5
D-234C	9	13,4	81,864	EN 10270-1	222,571	10,68	2,72	67,1 \| 90,7 \| 65,0 \| 45,5
D-263A	10	14,8	90,96	EN 10270-1	266,694	11,87	2,93	54,6 \| 88,4 \| 50,3 \| 25,2

Počet podobných kovových pružin: 17
