Tlačná pružina D-232M-02 Pružinová ocel Ø 1,8 x 18,2 x 118 mm

Cenová stupnice - Tlačná pružina D-232M-02

Množství	Jedn. cena [EUR]
1	5,1100 EUR
2	3,6000 EUR
3	3,4300 EUR
7	2,2200 EUR
17	1,1200 EUR
37	0,7400 EUR
75	0,5500 EUR
125	0,4570 EUR
175	0,4069 EUR
250	0,3567 EUR
350	0,3095 EUR
450	0,2652 EUR

Tlačná pružina Nakoupit

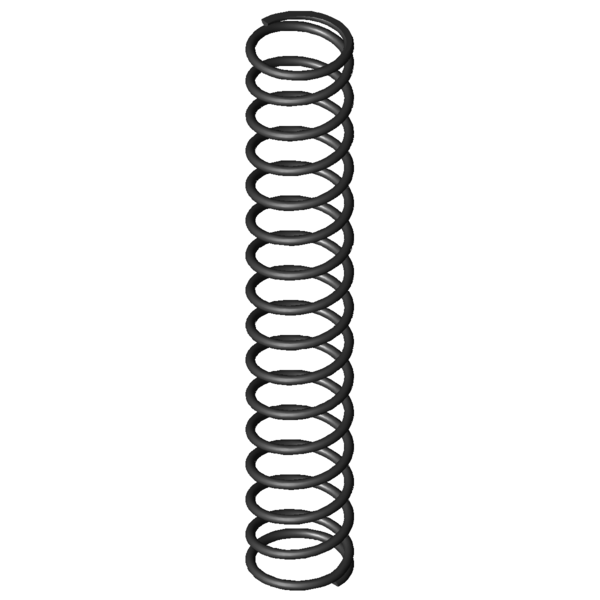

Obrázek produktu Tlačná pružina D-232M-02

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Tlačná pružina D-232M-02

Značka	Hodnota	Jednotka	Popis
Druh materiálu	EN 10270-1	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	1,8	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	18,2	mm	Střední průměr vinutí
De	20	mm	Vnější průměr vinutí
Dd	15,7	mm	Největší průměr trnu
Dh	21	mm	Nejmenší průměr dutinky
L0	118	mm	Délka nenapnuté pružiny
Lk	79,46	mm	Vzpěrná délka
Fn	99,938	N	Maximální síla při statickém zatížení
Ln	36,31	mm	Nejmenší délka při statickém zatížení
sn	81,69	mm	Největší dráha pružiny při statickém zatížení
Fndyn	95,892	N	Maximální síla při dynamickém zatížení
Lndyn	39,62	mm	Nejmenší délka při dynamickém zatížení
shdyn	38,86	mm	Největší dráha pružiny při dynamickém zatížení
S	8,014	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	14,5	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	1,223	N/mm	Tuhost pružiny
Gew	18,9767	g	Hmotnost výrobku
Fntol	5,45	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol	5,39	N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	0,45	mm	(+/-) Tolerance průměru vinutí
L0tol	3,23	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	H	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Datový list Tlačná pružina D-232M-02 Pružinová ocel Ø 1,8 x 18,2 x 118 mm

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Tlačná pružina D-232M-02 Pružinová ocel Ø 1,8 x 18,2 x 118 mm

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Tlačná pružina D-232M-02 Pružinová ocel Ø 1,8 x 18,2 x 118 mm

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Tlačná pružina D-232M-02 Pružinová ocel Ø 1,8 x 18,2 x 118 mm

síla-dráha-výpočet Tlačná pružina D-232M-02

Formulář dotazu Tlačná pružina D-232M-02 Pružinová ocel Ø 1,8 x 18,2 x 118 mm

Formulář dotazu Tlačná pružina D-232M-02

Podobné tlačné pružiny pro Tlačná pružina D-232M-02 Pružinová ocel Ø 1,8 x 18,2 x 118 mm

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tlačné pružiny z jiného materiálu

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-232M-02	EN 10270-1	1,8	20	118	99,938	36,31	81,69	14,5	1,223	100,0 \| 100,0 \| 100,0 \| 100,0
VD-232M-02	1.4310	1,8	20	118	85,836	36,31	81,69	14,5	1,051	92,9 \| 100,0 \| 92,9 \| 85,9

Počet podobných kovových pružin: 2

Podobné tlačné pružiny s jinou konfigurací nosnosti

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-145DK	21	105	0,069	EN 10270-1	4,925	33,45	71,55	43,9 \| 79,9 \| 46,3 \| 5,6
D-179H	19	129	0,274	EN 10270-1	30,429	17,85	111,15	52,3 \| 82,5 \| 52,0 \| 22,4
D-180Y-04	19	116	0,329	EN 10270-1	29,595	26,17	89,83	58,3 \| 87,6 \| 60,3 \| 26,9
D-180L	20	130	0,335	EN 10270-1	37,101	19,14	110,86	56,2 \| 85,8 \| 55,4 \| 27,4
D-206D-18	20,4	125	0,456	EN 10270-1	44,788	26,88	98,12	63,8 \| 90,1 \| 64,0 \| 37,3
D-206D-04	17,4	122	0,764	EN 10270-1	71,47	28,5	93,5	76,4 \| 87,2 \| 79,4 \| 62,5
D-207J-73	20	112	0,776	EN 10270-1	68,329	23,92	88,08	78,9 \| 92,7 \| 80,6 \| 63,4
D-212E	19,8	104	0,82	EN 10270-1	59,761	31,15	72,85	77,9 \| 92,0 \| 74,5 \| 67,1
D-210	21,6	110	0,982	EN 10270-1	83,358	25,1	84,9	87,2 \| 91,6 \| 89,8 \| 80,3
D-232M-02	20	118	1,223	EN 10270-1	99,938	36,31	81,69	100,0 \| 100,0 \| 100,0 \| 100,0
D-232M-01	20	100	1,419	EN 10270-1	96,787	31,8	68,2	90,4 \| 94,9 \| 90,2 \| 86,2
D-247	21	115	1,76	EN 10270-1	136,68	37,36	77,64	82,6 \| 94,2 \| 84,1 \| 69,5
D-277A	22,5	120	2,689	EN 10270-1	160,484	60,32	59,69	66,5 \| 86,4 \| 67,7 \| 45,5
D-263VE	20	127	2,779	EN 10270-1	199,574	55,18	71,82	67,8 \| 90,4 \| 69,0 \| 44,0
D-263M-05	19	106	3,05	EN 10270-1	178,428	47,51	58,49	64,3 \| 88,9 \| 63,8 \| 40,1
D-277	22,5	120	3,979	EN 10270-1	293,289	46,3	73,7	59,8 \| 86,4 \| 62,1 \| 30,7
D-278D	19,5	125	4,378	EN 10270-1	288,607	59,08	65,92	57,9 \| 88,0 \| 57,7 \| 27,9
D-288Z-54	21	124	7,648	EN 10270-1	412,647	70,05	53,95	48,2 \| 83,5 \| 45,1 \| 16,0
D-288S	20	101	7,939	EN 10270-1	358,884	55,8	45,2	46,8 \| 83,3 \| 41,6 \| 15,4
D-288X-12	19,4	127	9,037	EN 10270-1	542,201	67	60	47,8 \| 84,0 \| 45,9 \| 13,5
D-308A-05	22	113	9,743	EN 10270-1	446,114	67,21	45,79	44,3 \| 81,0 \| 39,2 \| 12,6
D-288X-11	19,4	115	10,184	EN 10270-1	540,781	61,9	53,1	46,4 \| 85,5 \| 41,7 \| 12,0
D-288X-10	19,4	102	11,062	EN 10270-1	529,912	54,1	47,9	43,9 \| 81,8 \| 38,7 \| 11,1
D-313A	19,2	120	11,591	EN 10270-1	367,438	88,3	31,7	42,4 \| 83,5 \| 33,0 \| 10,6
D-313	19,2	120	14,097	EN 10270-1	652,141	73,74	46,26	42,7 \| 83,5 \| 36,0 \| 8,7

Počet podobných kovových pružin: 24

Číslo celního sazebníku: 73202081; Tlačná pružina D-232M-02

Země původu: DE, German; Tlačná pružina D-232M-02
