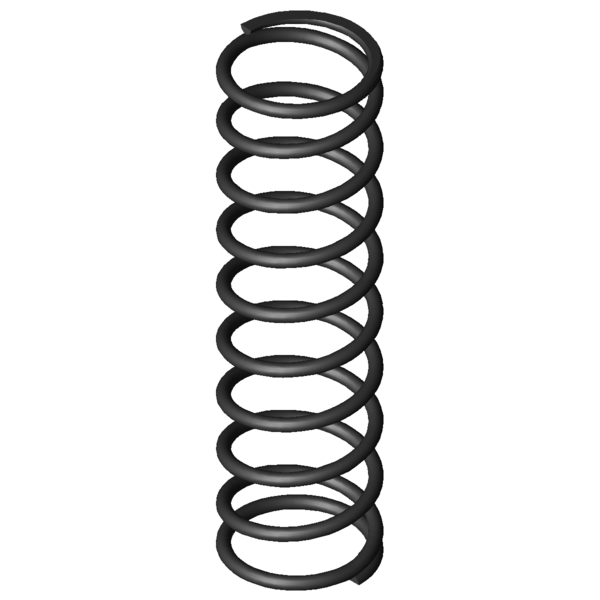

Domov » Výrobek » Tlacné pružiny » d-241a Adresa URL teilen Adresa URL byla úspěšně zkopírována do schránky! Přehled Položka byla přidána do vašeho nákupního košíku. Tlačná pružina D-241A Pružinová ocel Ø 2 x 20 x 79 mm Cenová stupnice - Tlačná pružina D-241A Množství Jedn. cena [EUR] 1 5,0100 EUR 2 3,5300 EUR 3 3,3700 EUR 7 2,1400 EUR 17 1,0400 EUR 37 0,6600 EUR 75 0,5000 EUR 125 0,4132 EUR 175 0,3696 EUR 250 0,3256 EUR 350 0,2842 EUR 450 0,2464 EUR Tlačná pružina Nakoupit Obrázek produktu Tlačná pružina D-241A Množství: Přidat do nákupního košíku Technické údaje - Tlačná pružina D-241A Značka Hodnota Jednotka Popis Druh materiálu EN 10270-1 - Druh materiálu Stav konců pružiny Dosedající a broušené vinutí - Stav konců pružiny F1 N Síla předepjaté pružiny L1 mm Délka předepjaté pružiny s1 mm Dráha předepjaté pružiny F2 N Síla napnuté pružiny L2 mm Délka napnuté pružiny s2 mm Dráha napnuté pružiny d 2 mm Prumer drátu Di mm Vnitřní průměr vinutí D 20 mm Střední průměr vinutí De 22 mm Vnější průměr vinutí Dd 17,3 mm Největší průměr trnu Dh 23,1 mm Nejmenší průměr dutinky L0 79 mm Délka nenapnuté pružiny Lk mm Vzpěrná délka Fn 128,842 N Maximální síla při statickém zatížení Ln 25,25 mm Nejmenší délka při statickém zatížení sn 53,75 mm Největší dráha pružiny při statickém zatížení Fndyn 123,736 N Maximální síla při dynamickém zatížení Lndyn 27,38 mm Nejmenší délka při dynamickém zatížení shdyn 23,4 mm Největší dráha pružiny při dynamickém zatížení S 9,059 mm Stoupání pružiny (mezi dvěma středy vinutí) n 8,5 Kus Počet pružících vinutí nt Kus Celkový počet vinutí R 2,397 N/mm Tuhost pružiny Gew 16,3832 g Hmotnost výrobku Fntol 7,09 N (+/-) Tolerance pro statickou maximální sílu Fndtol 7,01 N (+/-) Tolerance pro dynamickou maximální sílu Detol 0,45 mm (+/-) Tolerance průměru vinutí L0tol 2,15 mm (+/-) Tolerance délky nenapnuté pružiny PG G - Cenová skupina pro tento výrobek F1tol N (+/-) Tolerance síly předepjaté pružiny F2tol N (+/-) Tolerance síly napnuté pružiny CAD výkres Tlačná pružina D-241A Datový list Tlačná pružina D-241A Pružinová ocel Ø 2 x 20 x 79 mm Datový list stáhnout soubor pdf Charakteristika kovové pružiny Tlačná pružina D-241A Pružinová ocel Ø 2 x 20 x 79 mm Charakteristika kovové pružiny stáhnout soubor pdf CAD data Tlačná pružina D-241A Pružinová ocel Ø 2 x 20 x 79 mm CAD modely stažení: step, stl, iges ... síla-dráha-výpočet Tlačná pružina D-241A Pružinová ocel Ø 2 x 20 x 79 mm síla-dráha-výpočet Tlačná pružina D-241A Podobný Tlačná pružina VD-241A Nerezová ocel Ø 2 x 20 x 79 mm Podobný Tlačná pružina VD-241A Číslo celního sazebníku: 73202081; Tlačná pružina D-241A Země původu: DE, German; Tlačná pružina D-241A Obrázek produktu - Tlacné pružiny D-241A QR-Code: Tlačná pružina D-241A
