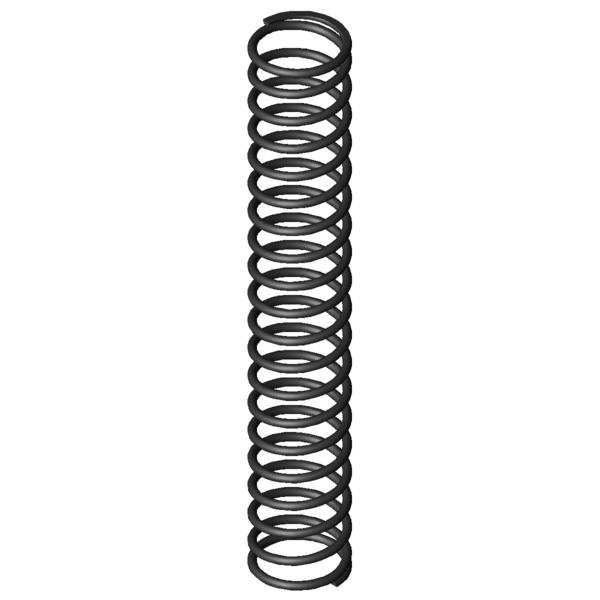

Domov » Výrobek » Tlacné pružiny » d-243a Adresa URL teilen Adresa URL byla úspěšně zkopírována do schránky! Přehled Položka byla přidána do vašeho nákupního košíku. Tlačná pružina D-243A Pružinová ocel Ø 2 x 20 x 135 mm Cenová stupnice - Tlačná pružina D-243A Množství Jedn. cena [EUR] 1 5,1600 EUR 2 3,6400 EUR 3 3,4700 EUR 7 2,4200 EUR 17 1,1500 EUR 37 0,8500 EUR 75 0,6800 EUR 125 0,4859 EUR 175 0,4196 EUR 250 0,3695 EUR 350 0,3536 EUR 450 0,3284 EUR Tlačná pružina Nakoupit Obrázek produktu Tlačná pružina D-243A Množství: Přidat do nákupního košíku Technické údaje - Tlačná pružina D-243A Značka Hodnota Jednotka Popis Druh materiálu EN 10270-1 - Druh materiálu Stav konců pružiny Dosedající a broušené vinutí - Stav konců pružiny F1 N Síla předepjaté pružiny L1 mm Délka předepjaté pružiny s1 mm Dráha předepjaté pružiny F2 N Síla napnuté pružiny L2 mm Délka napnuté pružiny s2 mm Dráha napnuté pružiny d 2 mm Prumer drátu Di mm Vnitřní průměr vinutí D 20 mm Střední průměr vinutí De 22 mm Vnější průměr vinutí Dd 17,3 mm Největší průměr trnu Dh 23,1 mm Nejmenší průměr dutinky L0 135 mm Délka nenapnuté pružiny Lk 95,29 mm Vzpěrná délka Fn 93,34 N Maximální síla při statickém zatížení Ln 50,25 mm Nejmenší délka při statickém zatížení sn 84,75 mm Největší dráha pružiny při statickém zatížení Fndyn 88,24 N Maximální síla při dynamickém zatížení Lndyn 54,88 mm Nejmenší délka při dynamickém zatížení shdyn 63,53 mm Největší dráha pružiny při dynamickém zatížení S 7,189 mm Stoupání pružiny (mezi dvěma středy vinutí) n 18,5 Kus Počet pružících vinutí nt Kus Celkový počet vinutí R 1,101 N/mm Tuhost pružiny Gew 31,9863 g Hmotnost výrobku Fntol 6,04 N (+/-) Tolerance pro statickou maximální sílu Fndtol 5,97 N (+/-) Tolerance pro dynamickou maximální sílu Detol 0,45 mm (+/-) Tolerance průměru vinutí L0tol 4,21 mm (+/-) Tolerance délky nenapnuté pružiny PG J - Cenová skupina pro tento výrobek F1tol N (+/-) Tolerance síly předepjaté pružiny F2tol N (+/-) Tolerance síly napnuté pružiny CAD výkres Tlačná pružina D-243A Datový list Tlačná pružina D-243A Pružinová ocel Ø 2 x 20 x 135 mm Datový list stáhnout soubor pdf Charakteristika kovové pružiny Tlačná pružina D-243A Pružinová ocel Ø 2 x 20 x 135 mm Charakteristika kovové pružiny stáhnout soubor pdf CAD data Tlačná pružina D-243A Pružinová ocel Ø 2 x 20 x 135 mm CAD modely stažení: step, stl, iges ... síla-dráha-výpočet Tlačná pružina D-243A Pružinová ocel Ø 2 x 20 x 135 mm síla-dráha-výpočet Tlačná pružina D-243A Podobný Tlačná pružina VD-243 Nerezová ocel Ø 2 x 20 x 135 mm Podobný Tlačná pružina VD-243 Číslo celního sazebníku: 73202081; Tlačná pružina D-243A Země původu: DE, German; Tlačná pružina D-243A Obrázek produktu - Tlacné pružiny D-243A QR-Code: Tlačná pružina D-243A
