Tlačná pružina D-249A Pružinová ocel Ø 2 x 16 x 56 mm

Cenová stupnice - Tlačná pružina D-249A

Množství	Jedn. cena [EUR]
1	5,0100 EUR
2	3,5300 EUR
3	3,3700 EUR
7	2,1400 EUR
17	1,0400 EUR
37	0,6600 EUR
75	0,5000 EUR
125	0,4132 EUR
175	0,3696 EUR
250	0,3256 EUR
350	0,2842 EUR
450	0,2464 EUR

Tlačná pružina Nakoupit

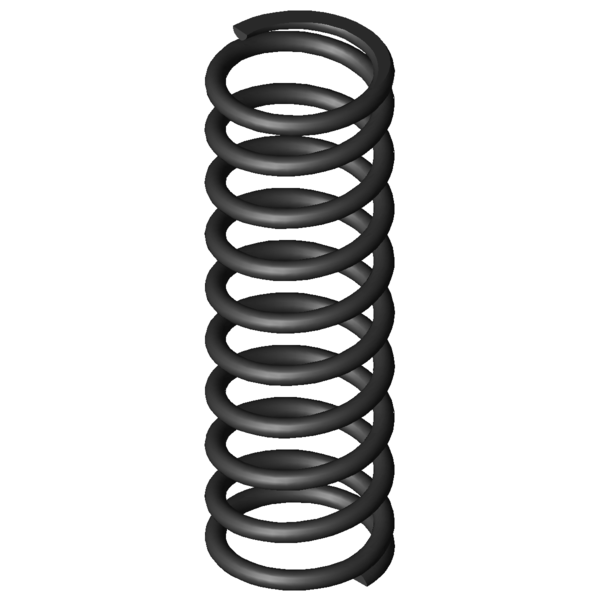

Obrázek produktu Tlačná pružina D-249A

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Tlačná pružina D-249A

Značka	Hodnota	Jednotka	Popis
Druh materiálu	EN 10270-1	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	2	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	16	mm	Střední průměr vinutí
De	18	mm	Vnější průměr vinutí
Dd	13,5	mm	Největší průměr trnu
Dh	18,6	mm	Nejmenší průměr dutinky
L0	56	mm	Délka nenapnuté pružiny
Lk		mm	Vzpěrná délka
Fn	148,262	N	Maximální síla při statickém zatížení
Ln	24,33	mm	Nejmenší délka při statickém zatížení
sn	31,67	mm	Největší dráha pružiny při statickém zatížení
Fndyn	140,453	N	Maximální síla při dynamickém zatížení
Lndyn	26	mm	Nejmenší délka při dynamickém zatížení
shdyn	15,28	mm	Největší dráha pružiny při dynamickém zatížení
S	6,353	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	8,5	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	4,682	N/mm	Tuhost pružiny
Gew	13,1066	g	Hmotnost výrobku
Fntol	8,81	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol	8,7	N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	0,3	mm	(+/-) Tolerance průměru vinutí
L0tol	1,41	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	G	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Datový list Tlačná pružina D-249A Pružinová ocel Ø 2 x 16 x 56 mm

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Tlačná pružina D-249A Pružinová ocel Ø 2 x 16 x 56 mm

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Tlačná pružina D-249A Pružinová ocel Ø 2 x 16 x 56 mm

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Tlačná pružina D-249A Pružinová ocel Ø 2 x 16 x 56 mm

síla-dráha-výpočet Tlačná pružina D-249A

Formulář dotazu Tlačná pružina D-249A Pružinová ocel Ø 2 x 16 x 56 mm

Formulář dotazu Tlačná pružina D-249A

Podobné tlačné pružiny pro Tlačná pružina D-249A Pružinová ocel Ø 2 x 16 x 56 mm

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tlačné pružiny z jiného materiálu

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-249A	EN 10270-1	2	18	56	148,262	24,33	31,67	8,5	4,682	100,0 \| 100,0 \| 100,0 \| 100,0
VD-249A	1.4310	2	18	56	127,341	24,33	31,67	8,5	4,021	92,9 \| 100,0 \| 92,9 \| 85,9

Počet podobných kovových pružin: 2

Podobné tlačné pružiny s jinou konfigurací nosnosti

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-179F	19	50	0,743	EN 10270-1	31,234	7,96	42,04	47,9 \| 79,7 \| 48,2 \| 15,9
D-180Y-02	19	49	0,809	EN 10270-1	29,805	12,14	36,86	50,6 \| 81,6 \| 53,0 \| 17,3
D-206D-14	20,4	58	1,037	EN 10270-1	46,269	13,4	44,6	61,4 \| 87,7 \| 62,2 \| 34,3
D-182	17,25	62	1,104	EN 10270-1	51,945	14,95	47,05	54,8 \| 83,2 \| 57,6 \| 23,6
D-185E	15	55	1,126	EN 10270-1	43,673	16,2	38,8	53,6 \| 81,3 \| 55,5 \| 24,0
D-207JX	18,5	59,5	1,235	EN 10270-1	49,423	19,48	40,02	57,9 \| 86,6 \| 60,7 \| 26,4
D-207J-71	20	55	1,481	EN 10270-1	60,78	13,96	41,04	69,4 \| 87,1 \| 72,3 \| 48,9
D-206D-02	17,4	53,9	1,737	EN 10270-1	71,437	12,78	41,12	62,4 \| 87,6 \| 62,6 \| 37,1
D-207J-04	16,5	52,5	1,798	EN 10270-1	60,338	18,94	33,56	64,2 \| 86,8 \| 67,5 \| 38,4
D-207J-26	15	55	1,906	EN 10270-1	60,685	23,15	31,85	65,5 \| 85,5 \| 70,2 \| 40,7
D-232L-01	20	56	2,729	EN 10270-1	102,987	18,26	37,74	92,6 \| 92,6 \| 95,0 \| 90,1
D-214	17,6	51,1	2,964	EN 10270-1	104,172	15,95	35,15	77,7 \| 89,7 \| 80,2 \| 63,3
D-232L	20	51,5	3,225	EN 10270-1	114,475	16,01	35,49	80,9 \| 90,7 \| 83,2 \| 68,9
D-232Q	16	52	3,932	EN 10270-1	110,06	24,01	27,99	85,3 \| 90,6 \| 81,3 \| 84,0
D-249A	18	56	4,682	EN 10270-1	148,262	24,33	31,67	100,0 \| 100,0 \| 100,0 \| 100,0
D-263M-01	19	57	5,921	EN 10270-1	179,971	26,61	30,39	71,7 \| 91,8 \| 72,2 \| 51,1
D-252AB	15	55,6	7,066	EN 10270-1	191,975	28,43	27,17	80,7 \| 94,2 \| 81,5 \| 66,3
D-281	18,5	61	11,43	EN 10270-1	357,983	29,68	31,32	64,9 \| 89,0 \| 64,8 \| 41,0
D-286A	15	55	15,093	EN 10270-1	175,216	43,39	11,61	59,6 \| 87,2 \| 60,6 \| 31,0
D-283A-17	15,5	59	17,251	EN 10270-1	415,059	34,94	24,06	56,7 \| 87,0 \| 55,8 \| 27,1
D-283A-10	16,5	52	19,337	EN 10270-1	417,286	30,42	21,58	54,7 \| 88,2 \| 51,8 \| 24,2
D-288X-06	19,4	51	24,677	EN 10270-1	542,897	29	22	50,5 \| 84,3 \| 48,4 \| 19,0
D-310A	19,2	54	27,453	EN 10270-1	357,433	40,98	13,02	47,5 \| 84,2 \| 41,3 \| 17,1
D-288ZD	17,5	50	30,075	EN 10270-1	401,618	36,65	13,35	46,5 \| 84,4 \| 39,5 \| 15,6
D-311	19,2	59	30,682	EN 10270-1	664,58	37,34	21,66	48,1 \| 83,7 \| 45,4 \| 15,3
D-288Z-62	17	49,8	35,379	EN 10270-1	527,753	34,88	14,92	44,7 \| 83,3 \| 37,6 \| 13,2
D-313A-06	19,5	51	35,521	EN 10270-1	511,708	36,59	14,41	43,9 \| 81,3 \| 37,2 \| 13,2
D-313Q	18	58,3	60,321	EN 10270-1	763,612	45,64	12,66	38,7 \| 80,4 \| 28,0 \| 7,8
D-339E-03	18	53	111,816	EN 10270-1	779,946	46,02	6,98	35,4 \| 81,5 \| 20,5 \| 4,2
D-339V-06	19	63	161,211	EN 10270-1	1826,521	51,67	11,33	33,6 \| 76,0 \| 21,9 \| 2,9

Počet podobných kovových pružin: 29

Číslo celního sazebníku: 73202081; Tlačná pružina D-249A

Země původu: DE, German; Tlačná pružina D-249A
