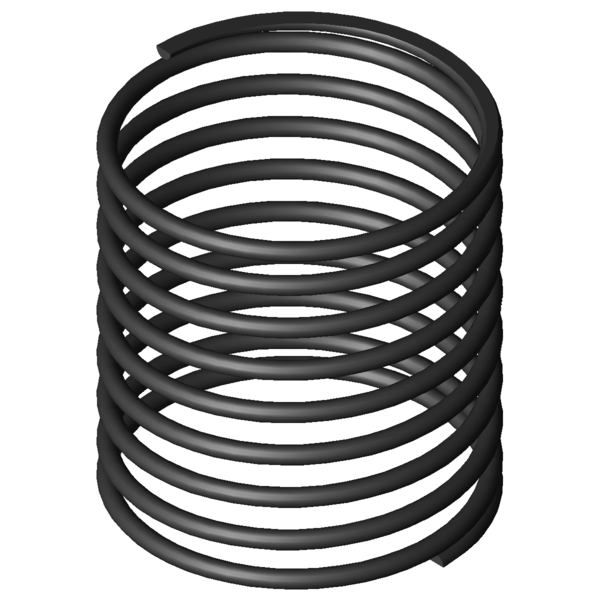

Domov » Výrobek » Tlacné pružiny » d-263d-12 Adresa URL teilen Adresa URL byla úspěšně zkopírována do schránky! Přehled Položka byla přidána do vašeho nákupního košíku. Tlačná pružina D-263D-12 Pružinová ocel Ø 2,2 x 39,8 x 45 mm Cenová stupnice - Tlačná pružina D-263D-12 Množství Jedn. cena [EUR] 1 5,1100 EUR 2 3,6000 EUR 3 3,4300 EUR 7 2,2200 EUR 17 1,1200 EUR 37 0,7400 EUR 75 0,5500 EUR 125 0,4570 EUR 175 0,4069 EUR 250 0,3567 EUR 350 0,3095 EUR 450 0,2652 EUR Tlačná pružina Nakoupit Obrázek produktu Tlačná pružina D-263D-12 Množství:Množství: Přidat do nákupního košíku Technické údaje - Tlačná pružina D-263D-12 Značka Hodnota Jednotka Popis Druh materiálu EN 10270-1 - Druh materiálu Stav konců pružiny Dosedající a broušené vinutí - Stav konců pružiny F1 N Síla předepjaté pružiny L1 mm Délka předepjaté pružiny s1 mm Dráha předepjaté pružiny F2 N Síla napnuté pružiny L2 mm Délka napnuté pružiny s2 mm Dráha napnuté pružiny d 2,2 mm Prumer drátu Di mm Vnitřní průměr vinutí D 39,8 mm Střední průměr vinutí De 42 mm Vnější průměr vinutí Dd 36,7 mm Největší průměr trnu Dh 43 mm Nejmenší průměr dutinky L0 45 mm Délka nenapnuté pružiny Lk mm Vzpěrná délka Fn 7,243 N Maximální síla při statickém zatížení Ln 30,65 mm Nejmenší délka při statickém zatížení sn 14,35 mm Největší dráha pružiny při statickém zatížení Fndyn 4,78 N Maximální síla při dynamickém zatížení Lndyn 35,53 mm Nejmenší délka při dynamickém zatížení shdyn 9,47 mm Největší dráha pružiny při dynamickém zatížení S 5,707 mm Stoupání pružiny (mezi dvěma středy vinutí) n 7,5 Kus Počet pružících vinutí nt Kus Celkový počet vinutí R 0,505 N/mm Tuhost pružiny Gew 35,6921 g Hmotnost výrobku Fntol 2,5 N (+/-) Tolerance pro statickou maximální sílu Fndtol 5,02 N (+/-) Tolerance pro dynamickou maximální sílu Detol 0,7 mm (+/-) Tolerance průměru vinutí L0tol 9,8 mm (+/-) Tolerance délky nenapnuté pružiny PG H - Cenová skupina pro tento výrobek F1tol N (+/-) Tolerance síly předepjaté pružiny F2tol N (+/-) Tolerance síly napnuté pružiny Technický výkres Tlačná pružina Datový list Tlačná pružina D-263D-12 Pružinová ocel Ø 2,2 x 39,8 x 45 mm Datový list stáhnout soubor pdf Charakteristika kovové pružiny Tlačná pružina D-263D-12 Pružinová ocel Ø 2,2 x 39,8 x 45 mm Charakteristika kovové pružiny stáhnout soubor pdf CAD data Tlačná pružina D-263D-12 Pružinová ocel Ø 2,2 x 39,8 x 45 mm CAD modely stažení: step, stl, iges ... síla-dráha-výpočet Tlačná pružina D-263D-12 Pružinová ocel Ø 2,2 x 39,8 x 45 mm síla-dráha-výpočet Tlačná pružina D-263D-12 Formulář dotazu Tlačná pružina D-263D-12 Pružinová ocel Ø 2,2 x 39,8 x 45 mm Formulář dotazu Tlačná pružina D-263D-12 Podobné tlačné pružiny pro Tlačná pružina D-263D-12 Pružinová ocel Ø 2,2 x 39,8 x 45 mm Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením. Podobné tlačné pružiny z jiného materiálu Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem. číslo článku Materiál d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Kus) R (N/mm) Podobnost in %: Celkově | Geometrie | Zatížení | Ztuhlost D-263D-12 EN 10270-1 2,2 42 45 7,243 30,65 14,35 7,5 0,505 100,0 | 100,0 | 100,0 | 100,0 VD-263D-12 1.4310 2,2 42 45 6,221 30,65 14,35 7,5 0,433 92,9 | 100,0 | 92,9 | 85,9 Počet podobných kovových pružin: 2 Podobné tlačné pružiny s jinou konfigurací nosnosti Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti. L2 (mm) Délka napnuté pružiny s2 (mm) Dráha napnuté pružiny Přednost De (mm) Vnější průměr vinutí L0 (mm) Délka nenapnuté pružiny R (N/mm) Tuhost pružiny číslo článku De (mm) L0 (mm) R (N/mm) Materiál Fn (N) Ln (mm) sn (mm) Podobnost in %Celkově | Geometrie | Zatížení | Ztuhlost D-263D-12 42 45 0,505 EN 10270-1 7,243 30,65 14,35 100,0 | 100,0 | 100,0 | 100,0 D-263D-11 42 33 0,688 EN 10270-1 6,435 23,65 9,35 80,5 | 91,1 | 77,0 | 73,3 D-207JL 26,5 45 0,943 EN 10270-1 32,1 10,96 34,04 54,3 | 77,1 | 32,4 | 53,5 D-233E-22 30 42 2,119 EN 10270-1 68,777 9,55 32,45 44,5 | 82,2 | 27,4 | 23,8 D-268B 31 45 4,912 EN 10270-1 140,813 16,33 28,67 41,7 | 87,3 | 27,6 | 10,3 D-289C-06 48 48 5,28 EN 10270-1 166,643 16,44 31,56 39,3 | 83,3 | 24,9 | 9,6 D-263Z-10 34,5 44 5,398 EN 10270-1 169,644 12,57 31,43 41,2 | 89,3 | 25,0 | 9,4 D-288K-11 33 50 5,684 EN 10270-1 171,22 19,87 30,13 39,1 | 82,4 | 25,9 | 8,9 D-288Z-20 33 48,3 8,732 EN 10270-1 254,76 19,13 29,18 37,8 | 81,7 | 26,0 | 5,8 D-288L 30 47 8,89 EN 10270-1 259,893 17,77 29,23 37,8 | 81,9 | 25,9 | 5,7 D-298B 33 43 11,533 EN 10270-1 263,223 20,18 22,82 39,4 | 81,0 | 32,8 | 4,4 D-349A-02 50 50 21,499 EN 10270-1 442,028 29,44 20,56 36,9 | 72,7 | 35,7 | 2,3 D-324A 36 41 22,74 EN 10270-1 369,661 24,74 16,26 41,5 | 77,3 | 45,1 | 2,2 D-325 36 53,5 22,74 EN 10270-1 653,91 24,74 28,76 34,2 | 74,9 | 25,5 | 2,2 D-339N-03 41 52 24,545 EN 10270-1 592,036 27,88 24,12 36,7 | 77,7 | 30,4 | 2,1 D-339N-02 41 35 38,182 EN 10270-1 529,2 21,14 13,86 41,7 | 74,8 | 49,0 | 1,3 Počet podobných kovových pružin: 15 Číslo celního sazebníku: 73202081; Tlačná pružina D-263D-12 Země původu: DE, German; Tlačná pružina D-263D-12 Obrázek produktu - Tlacné pružiny D-263D-12 QR-Code: Tlačná pružina D-263D-12
